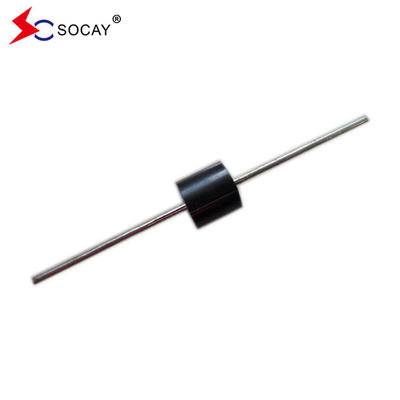

8000W 8KP30A 시리즈 R6/P600 일시적 전압 억제기
데이터 셰이트:8KP 시리즈_v23091.pdf
설명:
TVS 튜브는 반도체 및 민감한 장치, 일반적으로 다이오드 보호에 널리 사용됩니다. 그들은 빠른 응답 시간 (PS 수준), 작은 크기,높은 일시 펄스 억제 능력과 낮은 클램핑 전압.
| 부문 번호 | 뒤집어 스탠드오프 전압 VRWM (V) | 분할 전압VBR (V) @IT | 테스트 전류 난T (mA) | 최대 클램핑 전압 VC (V) @IPP | 최대 정점 맥박 전류 난PP(A) | 최대 뒤집어 누출난R (μA) @VRWM | ||
| 유니 | 2개 | 미니 | 맥스 | |||||
| 8KP18A | 8KP18CA | 18 | 20.0 | 22.1 | 5 | 29.2 | 273.9 | 5 |
| 8KP20A | 8KP20CA | 20 | 22.2 | 24.5 | 5 | 32.4 | 246.9 | 5 |
| 8KP22A | 8KP22CA | 22 | 24.4 | 26.9 | 5 | 35.5 | 225 | 5 |
| 8KP24A | 8KP24CA | 24 | 26.7 | 29.5 | 5 | 38.9 | 206 | 5 |
| 8KP30A | 8KP30CA | 30 | 33.3 | 36.8 | 5 | 48.4 | 165 | 5 |
| 8KP33A | 8KP33CA | 33 | 36.7 | 40.6 | 5 | 53.3 | 150 | 5 |
| 8KP36A | 8KP36CA | 36 | 40.0 | 44.2 | 5 | 58.1 | 148 | 5 |
| 8KP40A | 8KP40CA | 40 | 44.4 | 49.1 | 5 | 64.5 | 124 | 5 |
| 8KP43A | 8KP43CA | 43 | 47.8 | 52.8 | 5 | 69.4 | 115 | 5 |
| 8KP45A | 8KP45CA | 45 | 50.0 | 55.3 | 5 | 72.7 | 110 | 5 |
| 8KP48A | 8KP48CA | 48 | 53.3 | 58.9 | 5 | 77.4 | 103.4 | 5 |
| 8KP51A | 8KP51CA | 51 | 56.7 | 62.7 | 5 | 82.4 | 97.1 | 5 |
응용 프로그램:
TVS 튜브는 반도체 및 민감한 장치, 일반적으로 다이오드 보호에 널리 사용됩니다. 그들은 빠른 응답 시간 (PS 수준), 작은 크기,높은 일시 펄스 억제 능력과 낮은 클램핑 전압.
.
| 매개 변수 | 기호 | 가치 | 단위 |
| 피크 펄스 전력 분산 10/1000μs 파형 (그림 1) (참고 1), (참고 2) | PPPM | 8000 | 와트 |
| 10/1000μs 파형의 피크 펄스 전류 (Peak Pulse Current) | 난PP | 다음 표 참조 | 앰프 |
| T에서 무한 히트 싱크에 전력 분산L=75°C | PM(AV) | 8.0 | 와트 |
| 피크 전류, 8.3ms 단일 반 사이스 파동 (3번 참고) | 난FSM | 500 | 앰프 |
| 작동 접점 및 저장 온도 범위 | TJ, TSTG | -55 ~ +150 | °C |
FAQ
Q1. 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다. 혼합된 샘플은 허용됩니다.
Q2. 유도시간은 어떻게 될까요?
A: 샘플은 1 일, 대량 생산 시간은 주문 양보다 1-2 주가 필요합니다
Q3. MOQ가 있나요?
A: MOQ는 제품의 종류에 달려 있습니다, 샘플 검사를 위해 1pc가 제공됩니다.
Q4. 상품을 어떻게 배송하고 도착하는 데 얼마나 걸리나요?
A: 우리는 일반적으로 DHL, UPS, FedEx 또는 TNT에 의해 배송합니다. 도착하는 데 일반적으로 3-5일이 걸립니다. 항공 및 해상 운송 또한 선택적입니다.
Q5. 주문을 어떻게 처리합니까?
A: 먼저 당신의 요구 사항 또는 응용 프로그램을 알려주세요.
둘째, 우리는 당신의 요구 사항이나 제안에 따라 인용합니다.
셋째, 고객은 샘플을 확인하고 정식 주문을 위해 보증금을 지불합니다.
넷째, 우리는 생산을 준비합니다.
Q6: 당신은 제품에 대한 보증을 제공합니까?
A: 예, 우리는 우리의 prod에 2-5 년 보증을 제공합니다
