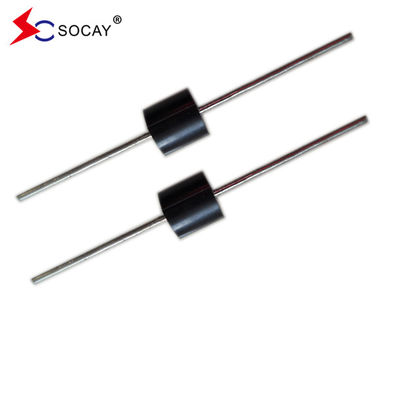

30KPA45C TV 다이오드 30000W R6 P600 패키지 고전압
데이터 셰이트:30KPA.pdf
설명:
30KPA 시리즈는 특히 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 민감한 전자 장비를 보호하기 위해 설계되었습니다.
일시적 억제 다이오드 TVS 선택 방법
1고객의 제품, 작동 전압, 애플리케이션 포트, 보호 수준을 알기 위해.
2장치의 VRWM (운동 전압) 값 ≥ 고객의 회로에서 정상 작동
3.VC (클램프 전압) 값 < 백엔드 칩의 최대 전압
4장치의 패키지와 전력을 선택하여 응용 포트 및 보호 수준을 선택합니다.
| 부문 번호 |
뒤집어 스탠드오프 전압 VRWM (V) |
분할 전압VBR (V) @IT |
테스트 전류 난T (mA) |
최대 클램핑 전압 VC @IPP (V) |
최대 정점 맥박 전류 난PP(A) |
최대 뒤집어 누출난R @VRWM (μA) |
|
| 유니 | 2개 | 미니 | |||||
| 30KPA28A | 30KPA28CA | 28 | 31.28 | 50 | 50.0 | 606.0 | 5000 |
| 30KPA30A | 30KPA30CA | 30 | 33.51 | 50 | 55.2 | 548.9 | 5000 |
| 30KPA33A | 30KPA33CA | 33 | 36.90 | 50 | 58.5 | 517.9 | 5000 |
| 30KPA36A | 30KPA36CA | 36 | 40.20 | 50 | 61.8 | 490.3 | 5000 |
| 30KPA39A | 30KPA39CA | 39 | 43.60 | 20 | 67.2 | 450.9 | 2000 |
| 30KPA42A | 30KPA42CA | 42 | 46.90 | 10 | 72.0 | 420.8 | 1000 |
| 30KPA43A | 30KPA43CA | 43 | 48.00 | 10 | 73.0 | 415.1 | 1000 |
| 30KPA45A | 30KPA45CA | 45 | 50.30 | 5 | 77.4 | 391.5 | 250 |
| 30KPA48A | 30KPA48CA | 48 | 53.60 | 5 | 81.6 | 371.3 | 150 |
| 30KPA51A | 30KPA51CA | 51 | 57.00 | 5 | 86.4 | 350.7 | 50 |
| 30KPA54A | 30KPA54CA | 54 | 60.30 | 5 | 91.4 | 331.5 | 20 |
| 30KPA58A | 30KPA58CA | 58 | 64.80 | 5 | 92.4 | 327.9 | 20 |
| 30KPA60A | 30KPA60CA | 60 | 67.00 | 5 | 102.0 | 297.1 | 15 |
| 30KPA64A | 30KPA64CA | 64 | 71.50 | 5 | 104.0 | 291.3 | 10 |
| 30KPA66A | 30KPA66CA | 66 | 73.70 | 5 | 107.0 | 283.2 | 2 |
| 30KPA70A | 30KPA70CA | 70 | 78.20 | 5 | 109.0 | 278.0 | 2 |
| 30KPA71A | 30KPA71CA | 71 | 79.30 | 5 | 111.5 | 271.7 | 2 |
| 30KPA72A | 30KPA72CA | 72 | 80.40 | 5 | 114.0 | 265.8 | 2 |
| 30KPA75A | 30KPA75CA | 75 | 83.80 | 5 | 119.4 | 253.8 | 2 |
| 30KPA78A | 30KPA78CA | 78 | 87.10 | 5 | 129.0 | 234.9 | 2 |
| 30KPA84A | 30KPA84CA | 84 | 93.80 | 5 | 139.2 | 217.7 | 2 |
| 30KPA90A | 30KPA90CA | 90 | 100.50 | 5 | 146.4 | 207.0 | 2 |
| 30KPA96A | 30KPA96CA | 96 | 107.20 | 5 | 156.0 | 194.2 | 2 |
| 30KPA102A | 30KPA102CA | 102 | 113.90 | 5 | 165.6 | 183.0 | 2 |
| 30KPA108A | 30KPA108CA | 108 | 120.60 | 5 | 175.2 | 172.9 | 2 |
| 30KPA120A | 30KPA120CA | 120 | 134.00 | 5 | 194.4 | 155.9 | 2 |
| 30KPA132A | 30KPA132CA | 132 | 147.40 | 5 | 213.0 | 142.3 | 2 |
| 30KPA144A | 30KPA144CA | 144 | 160.80 | 5 | 223.2 | 135.8 | 2 |
| 30KPA150A | 30KPA150CA | 150 | 167.60 | 5 | 233.4 | 129.8 | 2 |
| 30KPA156A | 30KPA156CA | 156 | 174.30 | 5 | 245.0 | 123.7 | 2 |
| 30KPA160A | 30KPA160CA | 160 | 178.70 | 5 | 252.6 | 120.0 | 2 |
| 30KPA168A | 30KPA168CA | 168 | 187.70 | 5 | 272.4 | 111.2 | 2 |
| 30KPA170A | 30KPA170CA | 170 | 189.90 | 5 | 275.0 | 110.2 | 2 |
| 30KPA180A | 30KPA180CA | 180 | 201.10 | 5 | 290.4 | 104.3 | 2 |
| 30KPA198A | 30KPA198CA | 198 | 221.20 | 5 | 319.8 | 94.7 | 2 |
| 30KPA216A | 30KPA216CA | 216 | 241.30 | 5 | 348.6 | 86.9 | 2 |
| 30KPA240A | 30KPA240CA | 240 | 268.10 | 5 | 387.0 | 78.3 | 2 |
| 30KPA258A | 30KPA258CA | 258 | 188.20 | 5 | 416.4 | 72.8 | 2 |
| 30KPA260A | 30KPA260CA | 260 | 290.40 | 5 | 416.0 | 72.8 | 2 |
| 30KPA270A | 30KPA270CA | 270 | 301.60 | 5 | 436.2 | 69.5 | 2 |
| 30KPA280A | 30KPA280CA | 280 | 312.80 | 5 | 464.0 | 65.3 | 2 |
| 30KPA288A | 30KPA288CA | 288 | 321.70 | 5 | 469.9 | 64.5 | 2 |
응용 프로그램:
소형 전원 공급 보호 스위치, POS 기계, 번개 차단기, 빌딩 인터컴, 모니터링 시스템, 주차 카드, 전송 시스템, 도구, 계정, 통신 제품,제어판GPS 네비게이터
| 매개 변수 | 기호 | 가치 | 단위 |
| 피크 펄스 전력 분산 10/1000μs 파형 (그림 1) (참고 1), (참고 2) | PPPM | 30000 | 와트 |
| 10/1000μs 파형의 피크 펄스 전류 (Peak Pulse Current) | 난PP | 다음 표 참조 | 앰프 |
| T에서 무한 히트 싱크에 전력 분산L=75°C | PM(AV) | 8.0 | 와트 |
| 피크 전류, 8.3ms 단일 반 사이스 파동 (3번 참고) | 난FSM | 500 | 앰프 |
| 작동 접점 및 저장 온도 범위 | TJ, TSTG | -55 ~ +150 | °C |
|
참고: 1반복되지 않는 전류 펄스, 그림 3에 따라 T 이상A= 25°C, 그림 2 2각 터미널에 5.0mm x 5.0mm (0.03mm 두께) 구리 패드에 장착됩니다. 3. 8.3ms 단일 반 시노파 또는 동등한 제곱파, 작업 주기는 1분당 최대 4개의 펄스입니다. 4VFV의 경우 < 3.5VBR< 200V 및 VFV의 경우 < 6.5VBR> 201V |
|||
