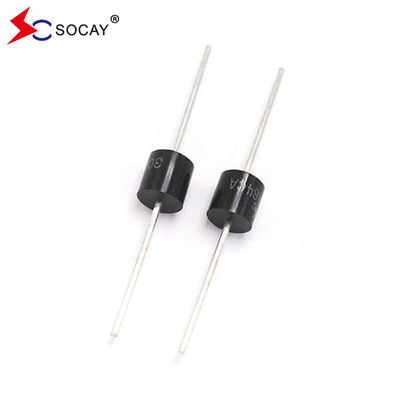

30KPA84CA 일시적 전압 억제기 30000W TVS 다이오드 전압 차단기 보호기
데이터 셰이트:30KPA.pdf
설명:
30KPA 시리즈는 특히 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 민감한 전자 장비를 보호하기 위해 설계되었습니다.
| 부문 번호 |
뒤집어 스탠드오프 전압 VRWM (V) |
분할 전압VBR (V) @IT |
테스트 전류 난T (mA) |
최대 클램핑 전압 VC @IPP (V) |
최대 정점 맥박 전류 난PP(A) |
최대 뒤집어 누출난R @VRWM (μA) |
|
| 유니 | 2개 | 미니 | |||||
| 30KPA28A | 30KPA28CA | 28 | 31.28 | 50 | 50.0 | 606.0 | 5000 |
| 30KPA30A | 30KPA30CA | 30 | 33.51 | 50 | 55.2 | 548.9 | 5000 |
| 30KPA33A | 30KPA33CA | 33 | 36.90 | 50 | 58.5 | 517.9 | 5000 |
| 30KPA36A | 30KPA36CA | 36 | 40.20 | 50 | 61.8 | 490.3 | 5000 |
| 30KPA39A | 30KPA39CA | 39 | 43.60 | 20 | 67.2 | 450.9 | 2000 |
| 30KPA42A | 30KPA42CA | 42 | 46.90 | 10 | 72.0 | 420.8 | 1000 |
| 30KPA43A | 30KPA43CA | 43 | 48.00 | 10 | 73.0 | 415.1 | 1000 |
| 30KPA45A | 30KPA45CA | 45 | 50.30 | 5 | 77.4 | 391.5 | 250 |
| 30KPA48A | 30KPA48CA | 48 | 53.60 | 5 | 81.6 | 371.3 | 150 |
| 30KPA51A | 30KPA51CA | 51 | 57.00 | 5 | 86.4 | 350.7 | 50 |
| 30KPA54A | 30KPA54CA | 54 | 60.30 | 5 | 91.4 | 331.5 | 20 |
| 30KPA58A | 30KPA58CA | 58 | 64.80 | 5 | 92.4 | 327.9 | 20 |
| 30KPA60A | 30KPA60CA | 60 | 67.00 | 5 | 102.0 | 297.1 | 15 |
| 30KPA64A | 30KPA64CA | 64 | 71.50 | 5 | 104.0 | 291.3 | 10 |
| 30KPA66A | 30KPA66CA | 66 | 73.70 | 5 | 107.0 | 283.2 | 2 |
| 30KPA70A | 30KPA70CA | 70 | 78.20 | 5 | 109.0 | 278.0 | 2 |
| 30KPA71A | 30KPA71CA | 71 | 79.30 | 5 | 111.5 | 271.7 | 2 |
| 30KPA72A | 30KPA72CA | 72 | 80.40 | 5 | 114.0 | 265.8 | 2 |
| 30KPA75A | 30KPA75CA | 75 | 83.80 | 5 | 119.4 | 253.8 | 2 |
| 30KPA78A | 30KPA78CA | 78 | 87.10 | 5 | 129.0 | 234.9 | 2 |
| 30KPA84A | 30KPA84CA | 84 | 93.80 | 5 | 139.2 | 217.7 | 2 |
| 30KPA90A | 30KPA90CA | 90 | 100.50 | 5 | 146.4 | 207.0 | 2 |
| 30KPA96A | 30KPA96CA | 96 | 107.20 | 5 | 156.0 | 194.2 | 2 |
| 30KPA102A | 30KPA102CA | 102 | 113.90 | 5 | 165.6 | 183.0 | 2 |
| 30KPA108A | 30KPA108CA | 108 | 120.60 | 5 | 175.2 | 172.9 | 2 |
| 30KPA120A | 30KPA120CA | 120 | 134.00 | 5 | 194.4 | 155.9 | 2 |
| 30KPA132A | 30KPA132CA | 132 | 147.40 | 5 | 213.0 | 142.3 | 2 |
| 30KPA144A | 30KPA144CA | 144 | 160.80 | 5 | 223.2 | 135.8 | 2 |
| 30KPA150A | 30KPA150CA | 150 | 167.60 | 5 | 233.4 | 129.8 | 2 |
| 30KPA156A | 30KPA156CA | 156 | 174.30 | 5 | 245.0 | 123.7 | 2 |
| 30KPA160A | 30KPA160CA | 160 | 178.70 | 5 | 252.6 | 120.0 | 2 |
| 30KPA168A | 30KPA168CA | 168 | 187.70 | 5 | 272.4 | 111.2 | 2 |
| 30KPA170A | 30KPA170CA | 170 | 189.90 | 5 | 275.0 | 110.2 | 2 |
| 30KPA180A | 30KPA180CA | 180 | 201.10 | 5 | 290.4 | 104.3 | 2 |
| 30KPA198A | 30KPA198CA | 198 | 221.20 | 5 | 319.8 | 94.7 | 2 |
| 30KPA216A | 30KPA216CA | 216 | 241.30 | 5 | 348.6 | 86.9 | 2 |
| 30KPA240A | 30KPA240CA | 240 | 268.10 | 5 | 387.0 | 78.3 | 2 |
| 30KPA258A | 30KPA258CA | 258 | 188.20 | 5 | 416.4 | 72.8 | 2 |
| 30KPA260A | 30KPA260CA | 260 | 290.40 | 5 | 416.0 | 72.8 | 2 |
| 30KPA270A | 30KPA270CA | 270 | 301.60 | 5 | 436.2 | 69.5 | 2 |
| 30KPA280A | 30KPA280CA | 280 | 312.80 | 5 | 464.0 | 65.3 | 2 |
| 30KPA288A | 30KPA288CA | 288 | 321.70 | 5 | 469.9 | 64.5 | 2 |
특징:
|
u P600 패키지에 있는 유리 비활성화 칩 연결 u 낮은 누출 유니 및 양방향 단위 u 우수한 클램핑 능력 u 30000W 10 × 1000μs 파형에서의 최고 전력 능력 반복 속도 (근무 주기):00.01% u 빠른 반응 시간: 일반적으로 0 볼트에서 V까지 1.0ps 미만BR분 u 전형적 IR73V 이상 2μA 이하 u 높은 온도 용접: 260°C/40초 u 전형적인 최대 온도 계수 ΔVBR= 0.1% × VBR@25°C× ΔT u 플라스틱 패키지 인더라이터 실험실 연화 94V-0 u 매트 틴 납 없는 u 알로겐이 없으며 RoHS에 적합합니다. u 전형적인 고장 모드는 과다 지정 된 전압 또는 전류에서 짧습니다. u 머스크 테스트는 JEDEC JESD201A를 기준으로 표 4a 및 4c에 따라 수행됩니다. u IEC-61000-4-2 ESD 15kV ((공기), 8kV (연결) u IEC 61000-4-2 (IEC801-2) 에 따라 데이터 라인의 ESD 보호 u IEC 61000-4-4 (IEC801-4) 에 따라 데이터 라인의 EFT 보호
|
응용 프로그램:
TVS 장치는 통신, 컴퓨터, 산업 및 소비자 전자 응용 프로그램에서 사용되는 I / O 인터페이스, VCC 버스 및 기타 취약 한 회로를 보호하는 데 이상적입니다.
| 매개 변수 | 기호 | 가치 | 단위 |
| 피크 펄스 전력 분산 10/1000μs 파형 (그림 1) (참고 1), (참고 2) | PPPM | 30000 | 와트 |
| 10/1000μs 파형의 피크 펄스 전류 (Peak Pulse Current) | 난PP | 다음 표 참조 | 앰프 |
| T에서 무한 히트 싱크에 전력 분산L=75°C | PM(AV) | 8.0 | 와트 |
| 피크 전류, 8.3ms 단일 반 사이스 파동 (3번 참고) | 난FSM | 500 | 앰프 |
| 작동 접점 및 저장 온도 범위 | TJ, TSTG | -55 ~ +150 | °C |
|
참고: 1반복되지 않는 전류 펄스, 그림 3에 따라 T 이상A= 25°C, 그림 2 2각 터미널에 5.0mm x 5.0mm (0.03mm 두께) 구리 패드에 장착됩니다. 3. 8.3ms 단일 반 시노파 또는 동등한 제곱파, 작업 주기는 1분당 최대 4개의 펄스입니다. 4VFV의 경우 < 3.5VBR< 200V 및 VFV의 경우 < 6.5VBR> 201V |
|||
|
