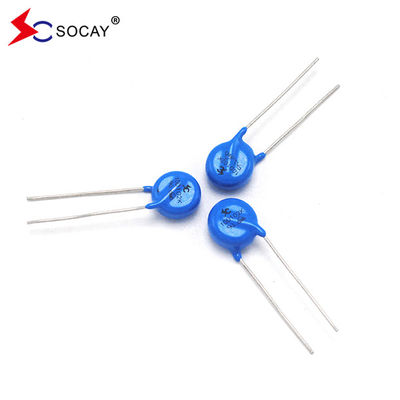

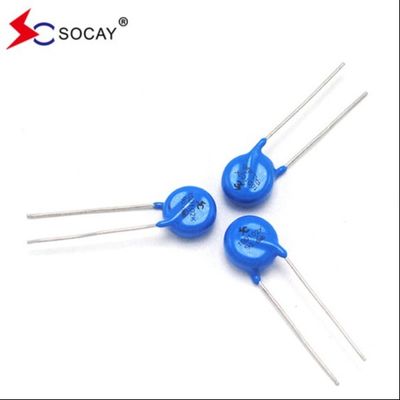

10D471K 10D471KJ 모브 바리스토르 저항 470V 바리스토르 ZOV 10MM DIP 동작
데이터 셰이트:10D 시리즈_v23061.pdf
| 타입 번호 | 최대 허용 전압 | 바리스토르 전압 |
최대 클램핑 전압 |
견딜 수 있는 급증 전류 |
최대 에너지 (10/1000μs) |
등급 힘 |
Typical Capacitance (레퍼런스) | |||||||
| 표준 | 높은 물결 | VAC(V) | VDC(V) |
V1mA (V) |
난P(A) | VC(V) |
1 (A) 표준 |
1 (A) 높은 물결 |
(J) 표준 |
(J) 높은 물결 |
(W) | @1KHZ (pf) | ||
| 1번 | 2번 | 1번 | 2번 | |||||||||||
| 10D180K | 10D180KJ | 11 | 14 | 18 ((15~21.6) | 5 | 36 | 500 | 250 | 2000 | 1000 | 2.1 | 3.0 | 0.05 | 5600 |
| 10D220K | 10D220KJ | 14 | 18 | 22 ((19.5~26) | 5 | 43 | 500 | 250 | 2000 | 1000 | 2.5 | 5.0 | 0.05 | 4500 |
| 10D270K | 10D270KJ | 17 | 22 | 27(24~30) | 5 | 53 | 500 | 250 | 2000 | 1000 | 3.0 | 6.0 | 0.05 | 3700 |
| 10D330K | 10D330KJ | 20 | 26 | 33(29.5~36.5) | 5 | 66 | 500 | 250 | 2000 | 1000 | 4.0 | 7.0 | 0.05 | 3000 |
| 10D390K | 10D390KJ | 25 | 31 | 39(35~43) | 5 | 77 | 500 | 250 | 2000 | 1000 | 4.6 | 9.0 | 0.05 | 2400 |
| 10D470K | 10D470KJ | 30 | 38 | 47 ((42~54) | 5 | 93 | 500 | 250 | 2000 | 1000 | 5.5 | 11.0 | 0.05 | 2100 |
| 10D560K | 10D560KJ | 35 | 45 | 56 ((50~62) | 5 | 100 | 500 | 250 | 2000 | 1000 | 7.0 | 13.0 | 0.05 | 1800 |
| 10D680K | 10D680KJ | 40 | 56 | 68 ((61~75) | 5 | 135 | 500 | 250 | 2000 | 1000 | 8.2 | 15.0 | 0.05 | 1500 |
| 10D820K | 10D820KJ | 50 | 65 | 82(74~90) | 25 | 135 | 2500 | 1250 | 3500 | 2500 | 12.0 | 17.0 | 0.4 | 1200 |
| 10D101K | 10D101KJ | 60 | 85 | 100 ((90~110) | 25 | 165 | 2500 | 1250 | 3500 | 2500 | 15.0 | 18.0 | 0.4 | 1000 |
| 10D121K | 10D121KJ | 75 | 100 | 120 ((108~132) | 25 | 200 | 2500 | 1250 | 3500 | 2500 | 18.0 | 21.0 | 0.4 | 830 |
| 10D151K | 10D151KJ | 95 | 125 | 150 ((135~165) | 25 | 250 | 2500 | 1250 | 3500 | 2500 | 22.0 | 25.0 | 0.4 | 670 |
| 10D181K | 10D181KJ | 115 | 150 | 180 ((162~198) | 25 | 300 | 2500 | 1250 | 3500 | 2500 | 27.0 | 30.0 | 0.4 | 560 |
| 10D201K | 10D201KJ | 130 | 170 | 200 ((185 ~ 225) | 25 | 340 | 2500 | 1250 | 3500 | 2500 | 30.0 | 35.0 | 0.4 | 500 |
| 10D221K | 10D221KJ | 140 | 180 | 220 ((198~242) | 25 | 360 | 2500 | 1250 | 3500 | 2500 | 32.0 | 39.0 | 0.4 | 450 |
| 10D241K | 10D241KJ | 150 | 200 | 240 ((216~264) | 25 | 395 | 2500 | 1250 | 3500 | 2500 | 35.0 | 42.0 | 0.4 | 420 |
| 10D271K | 10D271KJ | 175 | 225 | 270 ((243~297) | 25 | 455 | 2500 | 1250 | 3500 | 2500 | 40.0 | 49.0 | 0.4 | 370 |
| 10D301K | 10D301KJ | 190 | 250 | 300 ((270~330) | 25 | 500 | 2500 | 1250 | 3500 | 2500 | 40.0 | 54.0 | 0.4 | 330 |
| 10D331K | 10D331KJ | 210 | 275 | 330 ((297~363) | 25 | 550 | 2500 | 1250 | 3500 | 2500 | 40.0 | 58.0 | 0.4 | 300 |
| 10D361K | 10D361KJ | 230 | 300 | 360 ((324~396) | 25 | 595 | 2500 | 1250 | 3500 | 2500 | 43.0 | 65.0 | 0.4 | 280 |
| 10D391K | 10D391KJ | 250 | 320 | 390 ((351~429) | 25 | 650 | 2500 | 1250 | 3500 | 2500 | 47.0 | 70.0 | 0.4 | 260 |
| 10D431K | 10D431KJ | 275 | 350 | 430(387~473 | 25 | 710 | 2500 | 1250 | 3500 | 2500 | 60.0 | 80.0 | 0.4 | 230 |
| 10D471K | 10D471KJ | 300 | 385 | 470 ((423~517) | 25 | 775 | 2500 | 1250 | 3500 | 2500 | 65.0 | 85.0 | 0.4 | 210 |
| 10D511K | 10D511KJ | 320 | 415 | 510 ((459~561) | 25 | 845 | 2500 | 1250 | 3500 | 2500 | 70.0 | 90.0 | 0.4 | 200 |
| 10D561K | 10D561KJ | 350 | 460 | 560 ((504~616) | 25 | 925 | 2500 | 1250 | 3500 | 2500 | 70.0 | 92.0 | 0.4 | 180 |
| 10D621K | 10D621KJ | 385 | 505 | 620 ((558~682) | 25 | 1025 | 2500 | 1250 | 3500 | 2500 | 70.0 | 95.0 | 0.4 | 160 |
| 10D681K | 10D681KJ | 420 | 560 | 680 ((612~748) | 25 | 1120 | 2500 | 1250 | 3500 | 2500 | 70.0 | 98.0 | 0.4 | 150 |
| 10D751K | 10D751KJ | 460 | 615 | 750 ((675~825) | 25 | 1240 | 2500 | 1250 | 3500 | 2500 | 70.0 | 100.0 | 0.4 | 130 |
| 10D781K | 10D781KJ | 485 | 640 | 780 ((702~858) | 25 | 1290 | 2500 | 1250 | 3500 | 2500 | 80.0 | 105.0 | 0.4 | 130 |
| 10D821K | 10D821KJ | 510 | 670 | 820 ((738~902) | 25 | 1355 | 2500 | 1250 | 3500 | 2500 | 85.0 | 110.0 | 0.4 | 120 |
| 10D911K | 10D911KJ | 550 | 745 | 910 ((819~1001) | 25 | 1500 | 2500 | 1250 | 3500 | 2500 | 93.0 | 130.0 | 0.4 | 110 |
| 10D102K | 10D102KJ | 625 | 825 | 1000 ((900~1100) | 25 | 1650 | 2500 | 1250 | 3500 | 2500 | 102.0 | 140.0 | 0.4 | 100 |
| 10D112K | 10D112KJ | 680 | 895 | 1100 ((990~1210) | 25 | 1814 | 2500 | 1250 | 3500 | 2500 | 115.0 | 155.0 | 0.4 | 90 |
바리스토르에 대해
바리스토르는 반도체 전압제한 전압장치로 합성된 아연산소로 만들어집니다.그것은 그것의 우수한 비선형 특성 및 슈퍼 급류 흡수 능력 때문에 보호를 위해 전자 회로에 널리 사용됩니다.
바리스터의 장점:
1. 흐름 속도는 크다 (100A ~ 70kA). 부피가 커질수록 저항 할 수있는 급류가 커집니다.
2전체 품종과 광범위한 사용
바리스터의 단점:
1바리스토르의 비선형 특성은 약하다 (역학적 저항이 크다)
2제한 전압 (클램핑 전압) 은 전류가 커지면 더 높습니다.
3누출 전류는 낮은 전압에서 더 크고 나이가 들기 쉽습니다.
설명:
10D 시리즈 방사성 납 밸리스터는 이러한 작은 디스크에서 이전에 제공했던 것보다 더 높은 급류 등급을 제공함으로써 낮은 DC 전압 애플리케이션에 대한 이상적인 회로 보호 솔루션을 제공합니다.
최대 피크 급류 등급은 3.5KA (8/20μs 펄스) 까지 도달할 수 있으며, 간접적인 번개 충돌 간섭을 포함한 높은 피크 급류에 대한 보호를 위해,전원 원자로부터 일시적 변수와 비정상적 빠른 변수를 전환하는 시스템.
특징:
|
u 넓은 작동 전압 (V1mA) 범위 18V ~ 1100V u 일시적 과전압에 빠르게 반응합니다 u 큰 흡수 일시 에너지 능력 u 낮은 클램핑 비율 및 연속 전류가 없습니다. u J-STD-020에 따라 MSL 레벨 1을 충족합니다. |
응용 프로그램:
전력 보호, 스위치, POS 기계, 번개 차단기, 건물 인터컴, 모니터링 시스템, 주차 카드,
송신 시스템, 기기, 미터, 통신 제품, 제어판.
| 소재 | 방사성 물질이 없습니다. |
| 운영 온도 | -40°C ~ +85°C |
| 저장 온도 | -55°C ~ +125°C |
| 몸체 | 니켈 접착 |
| 리드 | 금속 |
| 납 없는 장치 | 니켈 접착 |
| 부문 번호 | 양 | 포장 옵션 | 포장 사양 |
| 10DXXXXX | 500 | 플라스틱 봉지 | 대용품 |
