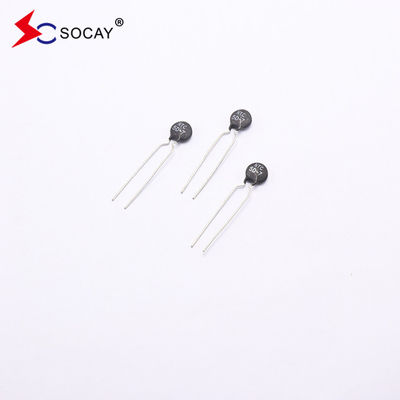

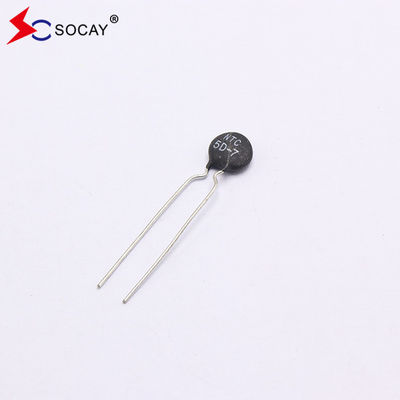

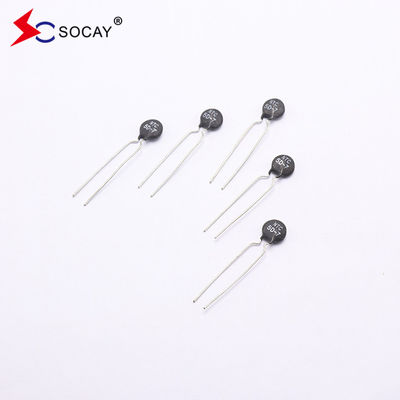

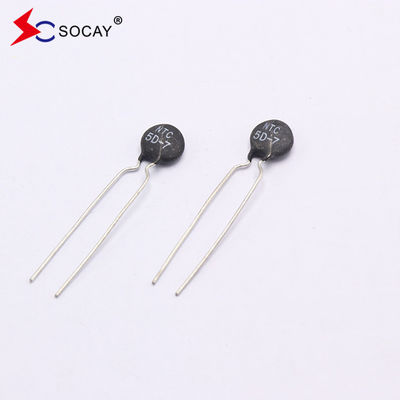

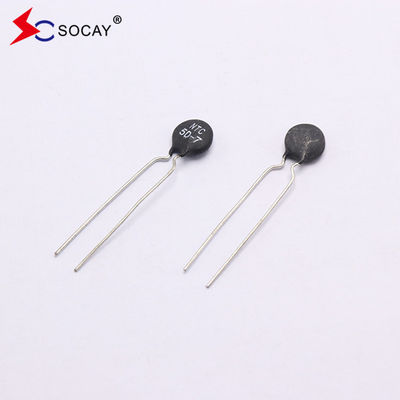

78μF 2A Imax NTC 열매기 MF72-SCN5D-7 방사성 납 樹脂로 코팅
데이터 셰이트:MF72-SCN5D-7_v2105.1.pdf
| 부분번호 |
저항력 25세°C ±20% |
맥스 허용 W오크링 C임대료 |
R존재 부하 (mΩ) |
분산 요인 |
열 시간 일정한 |
허용되는 최대 용량 @240Vac |
| R25(오) | 난최대(A) | (m오) | δ(mW/°C) | τ ((Sec.) | C ((uF) | |
| MF72-SCN5D-7 | 5 | 2 | 283 | 10 | 30 | 78 |
NTC에 대해
NTC 열전도자의 작동 원리는: 온도가 상승하면 열 민감 물질의 자유 전자와 구멍이 증가합니다.물질 안의 전자 농도가 증가하도록 하는, 따라서 전도도 증가합니다. 저항과 전도도가 관련이 있기 때문에, 저항은 온도가 증가함에 따라 감소합니다.
NTC 온도 변압기의 기능은 주로 다음 측면을 포함합니다.:
1온도 측정 및 제어: NTC 온도 조절기는 자동차 엔진, 태양 전지판, 냉장고, 오븐 등과 같은 다양한 장치 및 시스템의 온도를 측정하고 제어하는 데 사용할 수 있습니다.
2전자 회로 보호: NTC 온도 조절기는 전원 공급 장치, 모터 드라이버,UPS 및 기타 장비.
3환경 모니터링: NTC 온도 조절기는 온실, 기상국 등과 같은 실내 및 외부 환경 온도를 모니터링하는 데 사용할 수 있습니다.
4의료 장비: NTC 온도 조절기는 혈당 측정기, 온도 측정기 등 의료 장비에 사용할 수 있습니다.
5. 착용 가능한 장치: NTC 온도 측정기는 스마트 팔찌, 스마트 시계 등과 같은 착용 가능한 장치에서 인간의 체온과 심장 박동 등 생리적 매개 변수를 측정하는 데 사용할 수 있습니다.
특징:
|
| 부문 번호 | L형 | 양 (PC/백) |
| MF72-SCN5D-7 | L짧은 | 1000 |
| L길다 | 500 |
| 난에 | 시험 조건/방법 | 시험 결과 |
|
팽창 강도 터미널 |
1초 동안 각 리드 3.0Kg에 적용 된 부하로 몸을 고정하십시오. | 침공 및 손상이 없습니다. |
|
굽기 강도 T에르미날 |
한쪽 끝 90번 구석에 1.0kg의 몸손을 고정하고 다시 올라갑니다. | 침공 및 손상이 없습니다. |
| 용접 능력 | 납무선이 25% 로진 플럭스에 침몰한 후 235 ± 5 °C의 목욕탕에 3초 동안 침몰했을 때 납무선 표면의 용접 능력 비율은 95%를 넘어야 합니다. | 95% 이상의 용접능력 |
| 임시 사이클 테스트 |
(-40°C×→+25°C×3분) × 5주기 (-85°C×→+25°C×3분) × 5주기 |
∆ΔR/R ∆≤ ± 20 % |
| 습도 검사 | 45°C 95%RH × 1000시간 | ∆ΔR/R ∆≤ ± 20 % |
| 로드 수명 | 6 AMP × 1000 시간 | ∆ΔR/R ∆≤ ± 20 % |
| 단열 테스트 | DC 700V | R≥500MΩ |
