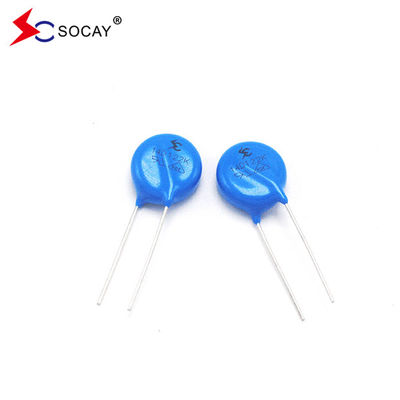

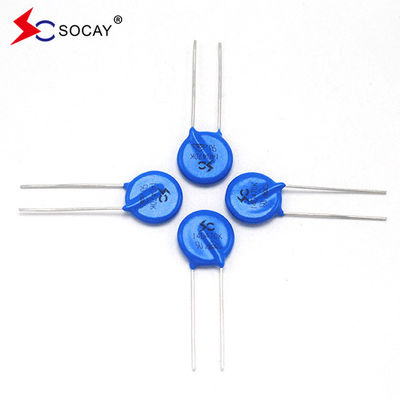

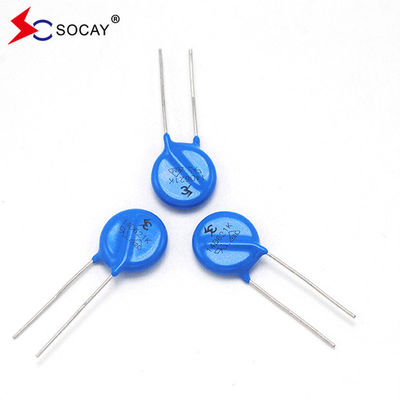

14D 시리즈 바리스토르 중국 금속 산화물 14D331K 바리스토르 모브 바리스토르
데이터 셰이트:14D 시리즈_v23081.pdf
| 타입 번호 | 허용되는 최대V노화 | 바리스토르 전압 |
최대 클램핑 전압 |
견딜 수 있는 급증 전류 |
최대 에너지 (10/1000μs) |
등급 힘 |
Typical Capacitance (레퍼런스) | |||||||
| 표준 | 높은 물결 | VAC (V) | VDC(V) |
V1mA (V) |
난P(A) | VC(V) |
1 (A) 표준 |
1 (A) 높은 물결 |
(J) 표준 |
(J) 높은 물결 |
(W) | @1KHZ (pF) | ||
| 1번 | 2번 | 1번 | 2번 | |||||||||||
| 14D180K | 14D180KJ | 11 | 14 | 18 ((15~21.6) | 10 | 36 | 1000 | 500 | 2000 | 1000 | 4.0 | 7.0 | 0.1 | 11100 |
| 14D220K | 14D220KJ | 14 | 18 | 22 ((19.5~26) | 10 | 43 | 1000 | 500 | 2000 | 1000 | 5.0 | 8.0 | 0.1 | 9100 |
| 14D270K | 14D270KJ | 17 | 22 | 27(24~30) | 10 | 53 | 1000 | 500 | 2000 | 1000 | 6.0 | 10.0 | 0.1 | 7400 |
| 14D330K | 14D330KJ | 20 | 26 | 33(29.5~36.5) | 10 | 66 | 1000 | 500 | 2000 | 1000 | 7.5 | 12.0 | 0.1 | 6100 |
| 14D390K | 14D390KJ | 25 | 31 | 39(35~43) | 10 | 77 | 1000 | 500 | 2000 | 1000 | 8.6 | 13.0 | 0.1 | 5100 |
| 14D470K | 14D470KJ | 30 | 38 | 47 ((42~54) | 10 | 93 | 1000 | 500 | 2000 | 1000 | 10.0 | 17.0 | 0.1 | 4300 |
| 14D560K | 14D560KJ | 35 | 45 | 56 ((50~62) | 10 | 100 | 1000 | 500 | 2000 | 1000 | 11.0 | 20.0 | 0.1 | 3600 |
| 14D680K | 14D680KJ | 40 | 56 | 68 ((61~75) | 10 | 135 | 1000 | 500 | 2000 | 1000 | 14.0 | 24.0 | 0.1 | 2900 |
| 14D820K | 14D820KJ | 50 | 65 | 82(74~90) | 50 | 135 | 4500 | 2500 | 6000 | 5000 | 22.0 | 27.0 | 0.6 | 2400 |
| 14D101K | 14D101KJ | 60 | 85 | 100 ((90~110) | 50 | 165 | 4500 | 2500 | 6000 | 5000 | 28.0 | 33.0 | 0.6 | 2000 |
| 14D121K | 14D121KJ | 75 | 100 | 120 ((108~132) | 50 | 200 | 4500 | 2500 | 6000 | 5000 | 32.0 | 40.0 | 0.6 | 1700 |
| 14D151K | 14D151KJ | 95 | 125 | 150 ((135~165) | 50 | 250 | 4500 | 2500 | 6000 | 5000 | 40.0 | 53.0 | 0.6 | 1300 |
| 14D181K | 14D181KJ | 115 | 150 | 180 ((162~198) | 50 | 300 | 4500 | 2500 | 6000 | 5000 | 50.0 | 60.0 | 0.6 | 1100 |
| 14D201K | 14D201KJ | 130 | 170 | 200 ((180~220) | 50 | 340 | 4500 | 2500 | 6000 | 5000 | 57.0 | 70.0 | 0.6 | 1000 |
| 14D221K | 14D221KJ | 140 | 180 | 220 ((198~242) | 50 | 360 | 4500 | 2500 | 6000 | 5000 | 60.0 | 78.0 | 0.6 | 900 |
| 14D241K | 14D241KJ | 150 | 200 | 240 ((216~264) | 50 | 395 | 4500 | 2500 | 6000 | 5000 | 63.0 | 84.0 | 0.6 | 830 |
| 14D271K | 14D271KJ | 175 | 225 | 270 ((243~297) | 50 | 455 | 4500 | 2500 | 6000 | 5000 | 70.0 | 99.0 | 0.6 | 740 |
| 14D301K | 14D301KJ | 190 | 250 | 300 ((270~330) | 50 | 500 | 4500 | 2500 | 6000 | 5000 | 77.0 | 108 | 0.6 | 670 |
| 14D331K | 14D331KJ | 210 | 275 | 330 ((297~363) | 50 | 550 | 4500 | 2500 | 6000 | 5000 | 85.0 | 115 | 0.6 | 610 |
| 14D361K | 14D361KJ | 230 | 300 | 360 ((324~396) | 50 | 595 | 4500 | 2500 | 6000 | 5000 | 93.0 | 130 | 0.6 | 560 |
| 14D391K | 14D391KJ | 250 | 320 | 390 ((351~429) | 50 | 650 | 4500 | 2500 | 6000 | 5000 | 100 | 140 | 0.6 | 510 |
| 14D431K | 14D431KJ | 275 | 350 | 430 ((387~473) | 50 | 710 | 4500 | 2500 | 6000 | 5000 | 115 | 155 | 0.6 | 460 |
| 14D471K | 14D471KJ | 300 | 385 | 470 ((423~517) | 50 | 775 | 4500 | 2500 | 6000 | 5000 | 125 | 175 | 0.6 | 430 |
| 14D511K | 14D511KJ | 320 | 415 | 510 ((459~561) | 50 | 845 | 4500 | 2500 | 6000 | 5000 | 125 | 180 | 0.6 | 390 |
| 14D561K | 14D561KJ | 350 | 460 | 560 ((504~616) | 50 | 925 | 4500 | 2500 | 6000 | 5000 | 125 | 185 | 0.6 | 360 |
| 14D621K | 14D621KJ | 385 | 505 | 620 ((558~682) | 50 | 1025 | 4500 | 2500 | 6000 | 5000 | 125 | 190 | 0.6 | 320 |
| 14D681K | 14D681KJ | 420 | 560 | 680 ((612~748) | 50 | 1120 | 4500 | 2500 | 6000 | 5000 | 130 | 200 | 0.6 | 290 |
| 14D751K | 14D751KJ | 460 | 615 | 750 ((675~825) | 50 | 1240 | 4500 | 2500 | 6000 | 5000 | 143 | 210 | 0.6 | 270 |
| 14D781K | 14D781KJ | 485 | 640 | 780 ((702~858) | 50 | 1290 | 4500 | 2500 | 6000 | 5000 | 148 | 220 | 0.6 | 260 |
| 14D821K | 14D821KJ | 510 | 670 | 820 ((738~902) | 50 | 1355 | 4500 | 2500 | 6000 | 5000 | 157 | 235 | 0.6 | 240 |
| 14D911K | 14D911KJ | 550 | 745 | 910 ((819~1001) | 50 | 1500 | 4500 | 2500 | 6000 | 5000 | 175 | 255 | 0.6 | 220 |
| 14D102K | 14D102KJ | 625 | 825 | 1000 ((900~1100) | 50 | 1650 | 4500 | 2500 | 6000 | 5000 | 190 | 280 | 0.6 | 200 |
| 14D112K | 14D112KJ | 680 | 895 | 1100 ((990~1210) | 50 | 1814 | 4500 | 2500 | 6000 | 5000 | 213 | 310 | 0.6 | 180 |
| 14D122K | 14D122KJ | 750 | 990 | 1200 ((1080~1320) | 50 | 1980 | 4500 | 2500 | 6000 | 5000 | 213 | 310 | 0.6 | 150 |
| 14D142K | 14D142KJ | 880 | 1140 | 1400 ((1260~1540) | 50 | 2310 | 4500 | 2500 | 6000 | 5000 | 238 | 327 | 0.6 | 150 |
| 14D162K | 14D162KJ | 1000 | 1280 | 1600 ((1400~1760) | 50 | 2640 | 4500 | 2500 | 6000 | 5000 | 243 | 331 | 0.6 | 140 |
| 14D182K | 14D182KJ | 1000 | 1465 | 1800 ((1620~1980) | 50 | 2970 | 4500 | 2500 | 6000 | 5000 | 250 | 335 | 0.6 | 130 |
설명:
14D 시리즈 방사성 납 밸리스터는 이러한 작은 디스크에서 이전에 사용했던 것보다 더 높은 급류 등급을 제공함으로써 낮은 DC 전압 애플리케이션에 대한 이상적인 회로 보호 솔루션을 제공합니다.
최대 피크 급류 등급은 6KA (8/20 μs 펄스) 까지 도달할 수 있으며, 간접적인 번개 충돌 간섭을 포함한 높은 피크 급류에 대한 보호를 위해,전원 원자로부터 일시적 변수와 비정상적 빠른 변수를 전환하는 시스템.
특징:
|
u 18V에서 1800V까지 넓은 작동 전압 (V1mA) 범위 u 일시적 과전압에 빠르게 반응합니다 u 큰 흡수 일시 에너지 능력 u 낮은 클램핑 비율 및 연속 전류가 없습니다. u J-STD-020에 따라 MSL 레벨 1을 충족합니다. |
응용 프로그램:
|
u 트랜지스터, 다이오드, IC, 티리스터 또는 트리아크 반도체 보호 u 소비자 전자제품의 전압 보호 u 산업용 전자제품의 전압 보호 u 전자 가전, 가스 및 석유 가전 등에 있는 전압 보호 u 릴레 및 전자기 밸브 급류 흡수 |
| 소재 | 방사성 물질이 없습니다. |
| 운영 온도 | -40°C ~ +85°C |
| 저장 온도 | -55°C ~ +125°C |
| 몸체 | 니켈 접착 |
| 리드 | 금속 |
| 납 없는 장치 | 니켈 접착 |
| 부문 번호 | 양 | 포장 옵션 | 포장 사양 |
| 14DXXXXX | 500 | 플라스틱 봉지 | 대용품 |
