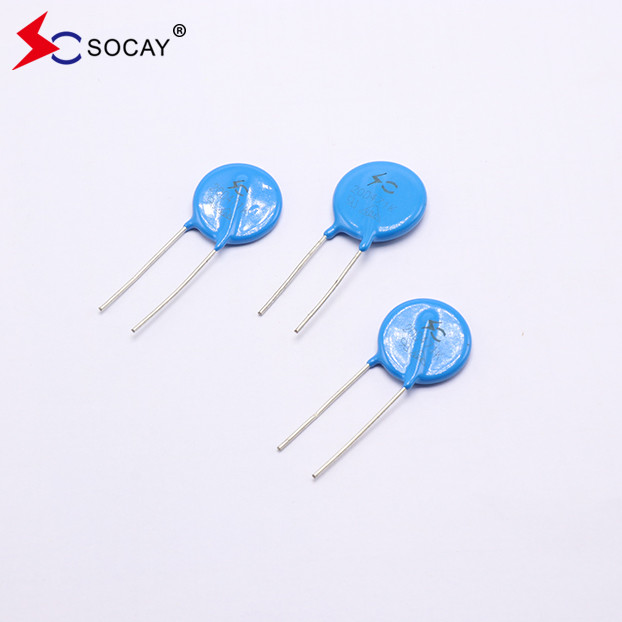

ZOV 바리스토르 전자 20D681K 20D681 20mm 680V MOV 바리스토르 범위 18V에서 1800V
데이터 셰이트:20D 시리즈_v23061.pdf
| 타입 번호 | 최대 허용 전압 | 바리스토르 전압 |
최대 클램핑 전압 |
견딜 수 있는 급증 전류 |
최대 에너지 (10/1000μs) |
등급 힘 |
Typical Capacitance (레퍼런스) | |||||||
| 표준 | 높은 물결 | VAC(V) | VDC(V) |
V1mA (V) |
난P(A) | VC(V) |
1 (A) 표준 |
1 (A) 높은 물결 |
(J) 표준 |
(J) 높은 물결 |
(W) | @1KHZ (pf) | ||
| 1번 | 2번 | 1번 | 2번 | |||||||||||
| 20D180K | 20D180KJ | 11 | 14 | 18 ((15~21.6) | 20 | 36 | 2000 | 1000 | 3000 | 1000 | 11 | 13 | 0.2 | 28500 |
| 20D220K | 20D220KJ | 14 | 18 | 22 ((19.5~26) | 20 | 43 | 2000 | 1000 | 3000 | 1000 | 14 | 16 | 0.2 | 18500 |
| 20D270K | 20D270KJ | 17 | 22 | 27(24~30) | 20 | 53 | 2000 | 1000 | 3000 | 1000 | 16 | 19 | 0.2 | 13000 |
| 20D330K | 20D330KJ | 20 | 26 | 33(29.5~36.5) | 20 | 66 | 2000 | 1000 | 3000 | 1000 | 23 | 24 | 0.2 | 11500 |
| 20D390K | 20D390KJ | 25 | 31 | 39(35~43) | 20 | 77 | 2000 | 1000 | 3000 | 1000 | 26 | 28 | 0.2 | 8500 |
| 20D470K | 20D470KJ | 30 | 38 | 47 ((42~54) | 20 | 93 | 2000 | 1000 | 3000 | 1000 | 30 | 34 | 0.2 | 7400 |
| 20D560K | 20D560KJ | 35 | 45 | 56 ((50~62) | 20 | 100 | 2000 | 1000 | 3000 | 1000 | 41 | 41 | 0.2 | 6500 |
| 20D680K | 20D680KJ | 40 | 56 | 68 ((61~75) | 20 | 135 | 2000 | 1000 | 3000 | 1000 | 46 | 49 | 0.2 | 5800 |
| 20D820K | 20D820KJ | 50 | 65 | 82(74~90) | 100 | 135 | 6500 | 4000 | 10000 | 7000 | 38 | 56 | 1.0 | 4900 |
| 20D101K | 20D101KJ | 60 | 85 | 100 ((90~110) | 100 | 165 | 6500 | 4000 | 10000 | 7000 | 45 | 70 | 1.0 | 4000 |
| 20D121K | 20D121KJ | 75 | 100 | 120 ((108~132) | 100 | 200 | 6500 | 4000 | 10000 | 7000 | 55 | 85 | 1.0 | 3300 |
| 20D151K | 20D151KJ | 95 | 125 | 150 ((135~165) | 100 | 250 | 6500 | 4000 | 10000 | 7000 | 70 | 106 | 1.0 | 2700 |
| 20D181K | 20D181KJ | 115 | 150 | 180 ((162~198) | 100 | 300 | 6500 | 4000 | 10000 | 7000 | 85 | 130 | 1.0 | 2200 |
| 20D201K | 20D201KJ | 130 | 170 | 200 ((180~220) | 100 | 340 | 6500 | 4000 | 10000 | 7000 | 95 | 140 | 1.0 | 2000 |
| 20D221K | 20D221KJ | 140 | 180 | 220 ((198~242) | 100 | 360 | 6500 | 4000 | 10000 | 7000 | 100 | 155 | 1.0 | 1800 |
| 20D241K | 20D241KJ | 150 | 200 | 240 ((216~264) | 100 | 395 | 6500 | 4000 | 10000 | 7000 | 108 | 168 | 1.0 | 1650 |
| 20D271K | 20D271KJ | 175 | 225 | 270 ((243~297) | 100 | 455 | 6500 | 4000 | 10000 | 7000 | 127 | 190 | 1.0 | 1500 |
| 20D301K | 20D301KJ | 190 | 250 | 300 ((270~330) | 100 | 500 | 6500 | 4000 | 10000 | 7000 | 136 | 210 | 1.0 | 1300 |
| 20D331K | 20D331KJ | 210 | 275 | 330 ((297~363) | 100 | 550 | 6500 | 4000 | 10000 | 7000 | 150 | 228 | 1.0 | 1200 |
| 20D361K | 20D361KJ | 230 | 300 | 360 ((324~396) | 100 | 595 | 6500 | 4000 | 10000 | 7000 | 163 | 255 | 1.0 | 1100 |
| 20D391K | 20D391KJ | 250 | 320 | 390 ((351~429) | 100 | 650 | 6500 | 4000 | 10000 | 7000 | 180 | 275 | 1.0 | 1000 |
| 20D431K | 20D431KJ | 275 | 350 | 430(387~473 | 100 | 710 | 6500 | 4000 | 10000 | 7000 | 190 | 305 | 1.0 | 930 |
| 20D471K | 20D471KJ | 300 | 385 | 470 ((423~517) | 100 | 775 | 6500 | 4000 | 10000 | 7000 | 220 | 350 | 1.0 | 850 |
| 20D511K | 20D511KJ | 320 | 415 | 510 ((459~561) | 100 | 845 | 6500 | 4000 | 10000 | 7000 | 220 | 360 | 1.0 | 780 |
| 20D561K | 20D561KJ | 350 | 460 | 560 ((504~616) | 100 | 925 | 6500 | 4000 | 10000 | 7000 | 220 | 380 | 1.0 | 710 |
| 20D621K | 20D621KJ | 385 | 505 | 620 ((558~682) | 100 | 1025 | 6500 | 4000 | 10000 | 7000 | 220 | 390 | 1.0 | 650 |
| 20D681K | 20D681KJ | 420 | 560 | 680 ((612~748) | 100 | 1120 | 6500 | 4000 | 10000 | 7000 | 230 | 400 | 1.0 | 600 |
| 20D751K | 20D751KJ | 460 | 615 | 750 ((675~825) | 100 | 1240 | 6500 | 4000 | 10000 | 7000 | 255 | 420 | 1.0 | 530 |
| 20D781K | 20D781KJ | 485 | 640 | 780 ((702~858) | 100 | 1290 | 6500 | 4000 | 10000 | 7000 | 265 | 440 | 1.0 | 510 |
| 20D821K | 20D821KJ | 510 | 670 | 820 ((738~902) | 100 | 1355 | 6500 | 4000 | 10000 | 7000 | 282 | 460 | 1.0 | 500 |
| 20D911K | 20D911KJ | 550 | 745 | 910 ((819~1001) | 100 | 1500 | 6500 | 4000 | 10000 | 7000 | 310 | 510 | 1.0 | 440 |
| 20D102K | 20D102KJ | 625 | 825 | 1000 ((900~1100) | 100 | 1650 | 6500 | 4000 | 10000 | 7000 | 342 | 565 | 1.0 | 400 |
| 20D112K | 20D112KJ | 680 | 895 | 1100 ((990~1210) | 100 | 1814 | 6500 | 4000 | 10000 | 7000 | 383 | 620 | 1.0 | 460 |
| 20D122K | 20D122KJ | 750 | 990 | 1200 ((1080~1320) | 100 | 1980 | 6500 | 4000 | 10000 | 7000 | 408 | 660 | 1.0 | 320 |
| 20D152K | 20D152KJ | 900 | 1200 | 1500 ((1350~1650) | 100 | 2475 | 6500 | 4000 | 10000 | 7000 | 420 | 660 | 1.0 | 260 |
| 20D162K | 20D162KJ | 1000 | 1280 | 1600 ((1440~1760) | 100 | 2640 | 6500 | 4000 | 10000 | 7000 | 606 | 660 | 1.0 | 320 |
| 20D182K | 20D182KJ | 1000 | 1465 | 1800 ((1620~1980) | 100 | 2970 | 6500 | 4000 | 10000 | 7000 | 625 | 660 | 1.0 | 320 |
설명:
20D 시리즈 방사성 납 밸리스터는 이러한 작은 디스크에서 이전에 사용했던 것보다 더 높은 급류 등급을 제공함으로써 낮은 DC 전압 애플리케이션에 대한 이상적인 회로 보호 솔루션을 제공합니다.
최대 피크 급류 등급은 10KA (8/20 μs 펄스) 까지 도달할 수 있으며, 간접적인 번개 충돌 간섭을 포함한 높은 피크 급류에 대한 보호를 위해,전원 원자로부터 일시적 변수와 비정상적 빠른 변수를 전환하는 시스템.
특징:
|
u 18V에서 1800V까지 넓은 작동 전압 (V1mA) 범위 u 일시적 과전압에 빠르게 반응합니다 u 큰 흡수 일시 에너지 능력 u 낮은 클램핑 비율 및 연속 전류가 없습니다. u J-STD-020에 따라 MSL 레벨 1을 충족합니다. |
응용 프로그램:
|
u 트랜지스터, 다이오드, IC, 티리스터 또는 트리아크 반도체 보호 u 소비자 전자제품의 전압 보호 u 산업용 전자제품의 전압 보호 u 전자 가전, 가스 및 석유 가전 등에 있는 전압 보호 u 릴레 및 전자기 밸브 급류 흡수 |
| 소재 | 방사성 물질이 없습니다. |
| 운영 온도 | -40°C ~ +85°C |
| 저장 온도 | -55°C ~ +125°C |
| 몸체 | 니켈 접착 |
| 리드 | 금속 |
| 납 없는 장치 | 니켈 접착 |
| 부문 번호 | 양 | 포장 옵션 | 포장 사양 |
| 20DXXXXX | 250 | 플라스틱 봉지 | 대용품 |
