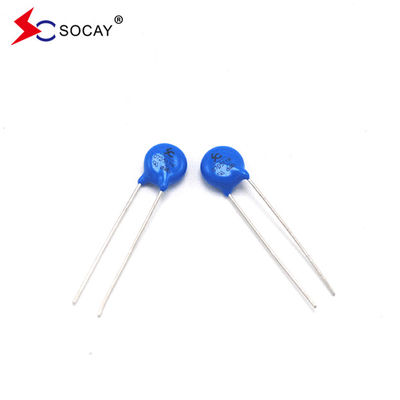

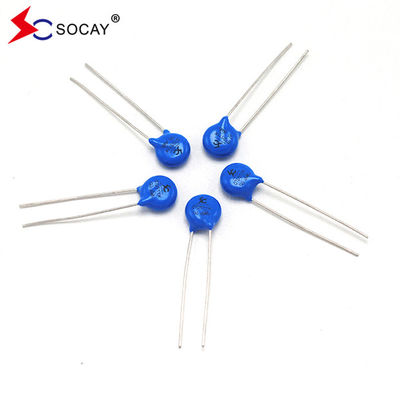

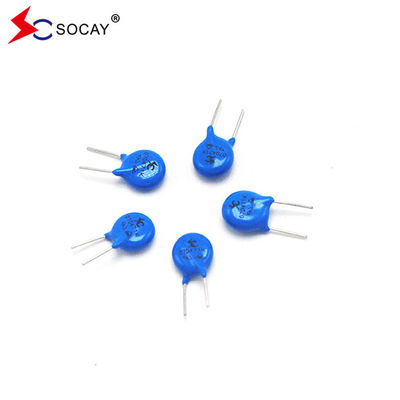

고전력 Zov 바리스터 07d 271k 270V Ф7mm 패키지 타입 220 ((198~242) V
데이터 셰이트:07D 시리즈_v23061.pdf
| 타입 번호 | 최대 허용 전압 | 바리스토르 전압 |
최대 클램핑 전압 |
견딜 수 있는 급증 전류 |
최대 에너지 (10/1000μs) |
등급 힘 |
Typical Capacitance (레퍼런스) | |||||||
| 표준 | 높은 물결 | VAC(V) | VDC(V) |
V1mA (V) |
난P(A) | VC(V) |
1 (A) 표준 |
1 (A) 높은 물결 |
(J) 표준 |
(J) 높은 물결 |
(W) | @1KHZ (pf) | ||
| 1번 | 2번 | 1번 | 2번 | |||||||||||
| 07D180K | 07D180KJ | 11 | 14 | 18 ((15~21.6) | 2.5 | 36 | 250 | 125 | 500 | 250 | 0.9 | 2.0 | 0.02 | 2800 |
| 07D220K | 07D220KJ | 14 | 18 | 22 ((19.5~26) | 2.5 | 43 | 250 | 125 | 500 | 250 | 1.1 | 2.4 | 0.02 | 2300 |
| 07D270K | 07D270KJ | 17 | 22 | 27(24~30) | 2.5 | 53 | 250 | 125 | 500 | 250 | 1.4 | 3.0 | 0.02 | 1800 |
| 07D330K | 07D330KJ | 20 | 26 | 33(29.5~36.5) | 2.5 | 66 | 250 | 125 | 500 | 250 | 1.7 | 3.5 | 0.02 | 1500 |
| 07D390K | 07D390KJ | 25 | 31 | 39(35~43) | 2.5 | 77 | 250 | 125 | 500 | 250 | 2.1 | 4.0 | 0.02 | 1300 |
| 07D470K | 07D470KJ | 30 | 38 | 47 ((42~54) | 2.5 | 93 | 250 | 125 | 500 | 250 | 2.5 | 5.0 | 0.02 | 1100 |
| 07D560K | 07D560KJ | 35 | 45 | 56 ((50~62) | 2.5 | 110 | 250 | 125 | 500 | 250 | 3.1 | 6.0 | 0.02 | 900 |
| 07D680K | 07D680KJ | 40 | 56 | 68 ((61~75) | 2.5 | 135 | 250 | 125 | 500 | 250 | 3.6 | 7.0 | 0.02 | 740 |
| 07D820K | 07D820KJ | 50 | 65 | 82(74~90) | 10 | 135 | 1200 | 600 | 1750 | 1250 | 5.5 | 10.0 | 0.25 | 600 |
| 07D101K | 07D101KJ | 60 | 85 | 100 ((90~110) | 10 | 165 | 1200 | 600 | 1750 | 1250 | 6.5 | 12.0 | 0.25 | 500 |
| 07D121K | 07D121KJ | 75 | 100 | 120 ((108~132) | 10 | 200 | 1200 | 600 | 1750 | 1250 | 7.8 | 13.0 | 0.25 | 420 |
| 07D151K | 07D151KJ | 95 | 125 | 150 ((135~165) | 10 | 250 | 1200 | 600 | 1750 | 1250 | 9.7 | 13.0 | 0.25 | 330 |
| 07D181K | 07D181KJ | 115 | 150 | 180 ((162~198) | 10 | 300 | 1200 | 600 | 1750 | 1250 | 11.7 | 16.0 | 0.25 | 280 |
| 07D201K | 07D201KJ | 130 | 170 | 200 ((180~220) | 10 | 340 | 1200 | 600 | 1750 | 1250 | 13.0 | 17.0 | 0.25 | 250 |
| 07D221K | 07D221KJ | 140 | 180 | 220 ((198~242) | 10 | 360 | 1200 | 600 | 1750 | 1250 | 14.0 | 19.0 | 0.25 | 230 |
| 07D241K | 07D241KJ | 150 | 200 | 240 ((216~264) | 10 | 395 | 1200 | 600 | 1750 | 1250 | 15.0 | 21.0 | 0.25 | 210 |
| 07D271K | 07D271KJ | 175 | 225 | 270 ((243~297) | 10 | 455 | 1200 | 600 | 1750 | 1250 | 18.0 | 24.0 | 0.25 | 185 |
| 07D301K | 07D301KJ | 190 | 250 | 300 ((270~330) | 10 | 500 | 1200 | 600 | 1750 | 1250 | 20.0 | 26.0 | 0.25 | 165 |
| 07D331K | 07D331KJ | 210 | 275 | 330 ((297~363) | 10 | 550 | 1200 | 600 | 1750 | 1250 | 23.0 | 28.0 | 0.25 | 150 |
| 07D361K | 07D361KJ | 230 | 300 | 360 ((324~396) | 10 | 595 | 1200 | 600 | 1750 | 1250 | 25.0 | 32.0 | 0.25 | 140 |
| 07D391K | 07D391KJ | 250 | 320 | 390 ((351~429) | 10 | 650 | 1200 | 600 | 1750 | 1250 | 25.0 | 35.0 | 0.25 | 130 |
| 07D431K | 07D431KJ | 275 | 350 | 430(387~473 | 10 | 710 | 1200 | 600 | 1750 | 1250 | 28.0 | 40.0 | 0.25 | 115 |
| 07D471K | 07D471KJ | 300 | 385 | 470 ((423~517) | 10 | 775 | 1200 | 600 | 1750 | 1250 | 30.0 | 42.0 | 0.25 | 105 |
| 07D511K | 07D511KJ | 320 | 415 | 510 ((459~561) | 10 | 845 | 1200 | 600 | 1750 | 1250 | 30.0 | 45.0 | 0.25 | 100 |
| 07D561K | 07D561KJ | 350 | 460 | 560 ((504~616) | 10 | 925 | 1200 | 600 | 1750 | 1250 | 30.0 | 49.0 | 0.25 | 90 |
| 07D621K | 07D621KJ | 385 | 505 | 620 ((558~682) | 10 | 1025 | 1200 | 600 | 1750 | 1250 | 33.0 | 55.0 | 0.25 | 80 |
| 07D681K | 07D681KJ | 420 | 560 | 680 ((612~748) | 10 | 1120 | 1200 | 600 | 1750 | 1250 | 33.0 | 60.0 | 0.25 | 75 |
| 07D751K | 07D751KJ | 460 | 615 | 750 ((675~825) | 10 | 1240 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
| 07D781K | 07D781KJ | 485 | 640 | 780 ((702~858) | 10 | 1290 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
| 07D821K | 07D821KJ | 510 | 670 | 820 ((738~902) | 10 | 1355 | 1200 | 600 | 1750 | 1250 | 67.2 | 70.0 | 0.25 | 60 |
참고:전압>33V, K는 ±10%
설명:
07D 시리즈 방사성 납 밸리스터는 이러한 작은 디스크에서 이전에 사용할 수 있었던 것보다 더 높은 급류 등급을 제공함으로써 낮은 DC 전압 애플리케이션에 대한 이상적인 회로 보호 솔루션을 제공합니다.
최대 피크 급류 등급은 간접적인 번개 충돌 간섭을 포함한 높은 피크 급류로부터 보호하기 위해 최대 1.75KA (8/20 μs 펄스) 까지 도달할 수 있습니다.전원 원자로부터 일시적 변수와 비정상적 빠른 변수를 전환하는 시스템.
바리스토르의 기능은 무엇일까요?
바리스토르의 반응 시간은 ns 수준으로 공기 배열 튜브보다 빠르고 TVS 튜브보다 약간 느립니다. 일반적으로,반응 속도는 전자 회로의 과전압 보호 요구 사항을 충족시킬 수 있습니다.바리스터의 접합 용량은 일반적으로 수백에서 수천 Pf 정도입니다. 많은 경우,고주파 신호 라인의 보호에 직접 사용하기에 적합하지 않습니다.. AC 회로의 보호에 사용되는 경우, 그것의 큰 결합 용량은 누출을 증가시킬 것입니다. 보호 회로를 설계 할 때 전류가 완전히 고려되어야합니다.바리스토르의 흐름 용량은 더 커, 하지만 가스 배열 튜브보다 작습니다.
바리스토르의 가장 큰 특징은 그 위에 적용되는 전압이 "UN"이라는 임계치보다 낮을 때 그 안에서 흐르는 전류가 매우 작아서 닫힌 밸브와 동등하다는 것입니다.전압이 UN를 초과하면그 저항 값은 작아지고, 그 통과로 흐르는 전류가 다른 회로에 미치는 영향에 큰 변화를 주지 않고 급증하게 됩니다.따라서 후속 민감 한 회로에 과전압의 영향을 줄입니다.이 기능을 사용하면 회로에서 종종 발생하는 비정상적인 과전압을 억제하고 회로를 과전압 손상으로부터 보호 할 수 있습니다.
바리스터는 주로 일시적 과전압 보호에 사용됩니다.하지만 반도체 전압 조절기와 비슷한 볼트-암페어 특성도 다양한 회로 구성 요소 기능을 갖도록 허용합니다.예를 들어:
(1) DC 고전압 및 저전압 안정화 부품의 안정적 전압은 수천 볼트까지 높을 수 있으며, 이는 실리콘 전압 조절 튜브의 범위를 초월합니다.
(2) 전압 변동 감지 부품.
(3) DC 배터리 변속 부품.
(4) 전압 평준화 부품.
(5) 형광 시작 부품
특징:
|
u 넓은 작동 전압 (V1mA) 범위 18V에서 820V u 일시적 과전압에 빠르게 반응합니다 u 큰 흡수 일시 에너지 능력 u 낮은 클램핑 비율 및 연속 전류가 없습니다. u J-STD-020에 따라 MSL 레벨 1을 충족합니다. |
바리스토르의 일반적인 분류
1. 다양한 지름 크기: 5mm, 7mm, 10mm, 14mm, 20mm, 25mm, 32mm, 34mm, 40mm, 53mm. 크기에 따라 SOCAY의 일반적인 명칭은 5mm-5D; 10mm-10D 등이 있습니다.
2변동 저항 전압 범위: 18V ~ 1800V
3다중 전압 저항 능력: 표준, 높은 전압, 초고 전압
4큰 전류 처리 및 에너지 흡수 능력
5단일 단위의 흐름 속도는 70KA 또는 더 높을 수 있습니다.
6빠른 반응 시간
7낮은 누출 전류
8각종 납 형태: 직선, 곡선 및 기타 특수 납
9다양한 포장 형태: 대량 포장, 롤 포장, 롤 포장
바리스토르의 일반적인 분류
1. 다양한 지름 크기: 5mm, 7mm, 10mm, 14mm, 20mm, 25mm, 32mm, 34mm, 40mm, 53mm. 크기에 따라, Semiware의 일반적인 명칭은 5mm-5D; 10mm-10D, 그리고 기타입니다.
2변동 저항 전압 범위: 18V ~ 1800V
3다중 전압 저항 능력: 표준, 높은 전압, 초고 전압
4큰 전류 처리 및 에너지 흡수 능력
5단일 단위의 흐름 속도는 70KA 또는 더 높을 수 있습니다.
6빠른 반응 시간
7낮은 누출 전류
8각종 납 형태: 직선, 곡선 및 기타 특수 납
9다양한 포장 형태: 대량 포장, 롤 포장, 롤 포장
| 소재 | 방사성 물질이 없습니다. |
| 운영 온도 | -40°C ~ +85°C |
| 저장 온도 | -55°C ~ +125°C |
| 몸체 | 니켈 접착 |
| 리드 | 금속 |
| 납 없는 장치 | 니켈 접착 |
