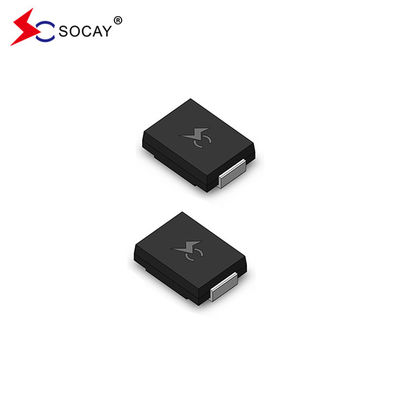

SMCJ78CA TVS 다이오드 SCOAY SMCJ ESD 표면 마운트 일시적 전압 억제기
SMCJ78CA TVS 다이오드 데이터 셰이트:SMCJ_v2107.1.pdf
SMCJ78CA TVS 다이오드 설명 및 응용:
SMCJ 시리즈는 특히 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 민감한 전자 장비를 보호하기 위해 설계되었습니다.
TVS 장치는 통신, 컴퓨터, 산업 및 소비자 전자 응용 프로그램에서 사용되는 I / O 인터페이스, VCC 버스 및 기타 취약한 회로를 보호하는 데 이상적입니다.
SMCJ78CA TVS 다이오드 특징:
SMCJ78CA TVS 다이오드 프로파일:
장치는 10 × 1000μs의 파형 반복률 (0.01%) 에서 1500W의 최고 전력 능력을 갖는다.
빠른 반응 시간, 일반적으로 0 볼트에서 VBR 분까지 1.0ps 미만이며, 12V 이상의 전형적인 IR는 5μA 미만입니다.
이 장치는 고온 용접에 견딜 수 있으며, 단기에서는 최대 260°C/40초까지 용접된다.
전형적인 최대 온도 계수는 ΔVBR = 0.1% × VBR@25°C× ΔT입니다.
플라스틱 패키지는 암더라이터 실험실의 94V-0의 불화성 등급입니다.
| SMCJ78CA TVS 부품 번호 | SMCJ78CA TVS 표시 |
SMCJ78CA TVS 역전 스탠드오프 전압 VRWM (V) |
SMCJ78CA TVS 분포 전압 VBR (V) @IT |
SMCJ78CA TVS 테스트 전류 IT (mA) |
SMCJ78CA TVS 최대 클램핑 전압 VC @IPP (V) |
SMCJ78CA TVS 최대 정점 맥박 현재 IPP (A) |
SMCJ78CA TVS 최대 뒤집어 누출 IR @VRWM (μA) |
|||
| 유니 | 2개 | 유니 | 2개 | 미니 | 맥스 | |||||
| SMCJ78A | SMCJ78CA | GHP | BHP | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 11.90 | 5 |
