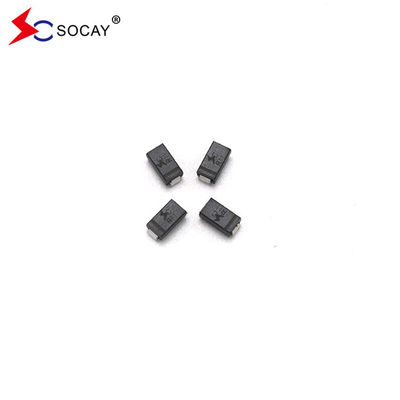

소카이 TVS 다이오드 400w 22V 표면 마운트 일시적 전압 억제기 SMAJ22A SMC
데이터 셰이트:SMAJ_v22071.pdf
짧은 소개:
SMAJ 시리즈는 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 전자 장비를 보호하기 위해 설계되었습니다.
적용:
TVS 장치는 통신, 컴퓨터, 산업 및 소비자 전자 응용 프로그램에서 사용되는 I / O 인터페이스, VCC 버스 및 기타 취약 회로를 보호하는 데 적합합니다.
| 부문 번호 | 메르킹 | 역 정지 전압 VRWM ((V) |
정전 전압 VBR (V) @IT |
테스트 전류 IT ((mA) |
최대 클램핑 전압 VC @IPP (V) |
최대 정점 펄스 전류 IPP (A) |
최대 역 누출 IR @VRWM (μA) |
|||
| 유니 | 2개 | 유니 | 2개 | 미니 | 맥스 | |||||
| SMAJ45A | SMAJ45CA | 자기소개서 | YV | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 5.50 | 5 |
| SMAJ48A | SMAJ48CA | CX | YX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 5.17 | 5 |
| SMAJ51A | SMAJ51CA | CZ | YZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 4.85 | 5 |
| SMAJ54A | SMAJ54CA | RE | ZE | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 4.59 | 5 |
| SMAJ58A | SMAJ58CA | RG | ZG | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 4.27 | 5 |
| SMAJ60A | SMAJ60CA | RK | ZK | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 4.13 | 5 |
| SMAJ64A | SMAJ64CA | RM | ZM | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 3.88 | 5 |
| SMAJ70A | SMAJ70CA | RP | ZP | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 3.54 | 5 |
| SMAJ75A | SMAJ75CA | RR | ZR | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 3.31 | 5 |
| SMAJ78A | SMAJ78CA | NT1 국가 | ZT | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 3.17 | 5 |
| SMAJ80A | SMAJ80CA | RB | ZB | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 3.09 | 5 |
| SMAJ85A | SMAJ85CA | RV | ZV | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 2.92 | 5 |
| SMAJ90A | SMAJ90CA | RX | ZX | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 2.74 | 5 |
| SMAJ100A | SMAJ100CA | RZ | ZZ | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 2.47 | 5 |
| SMAJ110A | SMAJ110CA | SE | VE | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 2.26 | 5 |
| SMAJ120A | SMAJ120CA | SG | VG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 2.07 | 5 |
| SMAJ130A | SMAJ130CA | SK | VK | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 1.91 | 5 |
| SMAJ140A | SMAJ140CA | SB | VB | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 1.76 | 5 |
| SMAJ150A | SMAJ150CA | SM | VM | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 1.65 | 5 |
| SMAJ160A | SMAJ160CA | SP | 부총리 | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 1.54 | 5 |
| SMAJ170A | SMAJ170CA | SR | VR | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 1.45 | 5 |
| SMAJ180A | SMAJ180CA | ST | VT | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 1.37 | 5 |
| SMAJ190A | SMAJ190CA | SV | VV | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 1.30 | 5 |
| SMAJ200A | SMAJ200CA | SW | VW | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 1.23 | 5 |
| SMAJ220A | SMAJ220CA | SX | VX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 1.12 | 5 |
| SMAJ250A | SMAJ250CA | SZ | VZ | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 0.99 | 5 |
| SMAJ300A | SMAJ300CA | DE | 그는 | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 0.82 | 5 |
| SMAJ350A | SMAJ350CA | DG | HG | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 0.71 | 5 |
| SMAJ400A | SMAJ400CA | DK | HK | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 0.62 | 5 |
| SMAJ440A | SMAJ440CA | DM | HM | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 0.56 | 5 |
참고:
1.1"A" 후자는 5% 허용 장치를 나타냅니다.
2. 2. 양방향 장치를 지정하기 위해 부품 번호 뒤에 "CA" 후자를 추가한다.
33. V를 가진 양방향 장치에R10 볼트 이하의 IR한도는 두 배입니다.
특징:
연결은 유리로 비활성화됩니다.
낮은 인덕턴스
낮은 누출량
유니 및 양방향 단위
클램핑 능력은 훌륭합니다.
납 없는 매트 틴으로 덮여 있습니다.
알로겐이 없고 RoHS 규격이 준수됩니다.
표면에 장착 된 응용 프로그램에 대한 보드 공간을 최적화하기 위해
플라스틱 포장재는 방화성 94V-0입니다.
전압 또는 전류의 과잉 규격은 실패의 일반적인 원인입니다
Whisker 테스트는 JEDEC JESD201A에 따라 수행되며, 구체적으로 그 표 4a 및 4c에 따라 수행됩니다.
장치는 0.01%의 10 × 1000μs 파형 반복률 (복무주기) 을 사용할 때 400W의 최고 전력 능력을 갖는다.
빠른 반응 시간: 일반적으로 0 볼트에서 VBR 미니에서 1.0ps 미만
전형적인 적외선 (IR) 은 12 볼트 이상의 5 마이크로 앰프 (μA) 미만이다.
높은 온도에서 용접: 단말기는 260°C까지 40초 동안 가열되어야 합니다.
IEC-61000-4-2 ESD 15kV ((공기), 8kV (연결)
전형적인 최대 온도 계수 ΔVBR = 0.1% × VBR@25°C× ΔT
IEC 61000-4-2 (IEC 801-2) 에 따라 데이터 라인의 ESD 보호
IEC 61000-4-4 (IEC801-4) 에 따라 데이터 라인의 EFT 보호
| 매개 변수 | 기호 | 가치 | 단위 |
| 피크 펄스 전력 분산 10/1000μs 파형 (그림 1) (참고 1), (참고 2) | PPPM | 400 | 와트 |
| 10/1000μs 파형의 피크 펄스 전류 (Peak Pulse Current) | 난PP | 다음 표 참조 | 앰프 |
| T에서 무한 히트 싱크에 전력 분산L=75°C | PM(AV) | 1.0 | 와트 |
| 피크 전류, 8.3ms 단일 반 사이스 파동 (3번 참고) | 난FSM | 40 | 앰프 |
| 단방향 전압의 최대 순간 전압 25A (4번 참고) | VF | 30.5/5.0 | 전압 |
| 작동 접점 및 저장 온도 범위 | TJ, TSTG | -55 ~ +150 | °C |
참고:
1그림 3에 표시된 것처럼 반복되지 않는 전류 펄스를 적용하고 그림 2에 따라 TA = 25 ° C 이상으로 낮춰야합니다.
2장치는 각 단말기에 5.0mm x 5.0mm (0.03mm 두께) 구리 패드에 장착합니다.
3장치는 8.3ms의 지속 시간으로 하나의 반 시노파 또는 동등한 제곱파를 생성해야합니다. 작업 주기는 1 분당 4 펄스를 초과해서는 안됩니다. 필수적이지 않은 필러는 제거되었습니다.
4전속 전압 (VF) 은 200V 이하의 VBR 값에 3.5V 미만, 201V 이상의 VBR 값에 6.5V 미만이어야 합니다. 모든 단위와 메트릭을 엄격히 준수해야 합니다.
