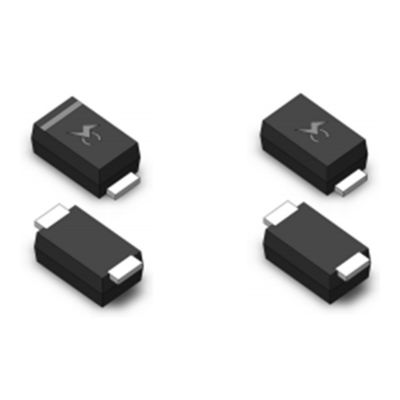

소카이 TVS 다이오드 표면 마운트 임시 전압 억제기 200W SMF11A
SMF11A 데이터 셰이트:SMF 시리즈_v2211.1.pdf
SMF11A 일시적 전압 억제기 설명:
SMF11A 일시적 전압 억제기는 특히 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 민감한 전자 장비를 보호하기 위해 설계되었습니다.
| 부문 번호 | 표기 |
뒤집어 스탠드오프 전압 VRWM (V) |
분할 전압 VBR (V) @IT |
테스트 전류 IT (mA) |
최대 클램핑 전압 VC @IPP (V) |
최대 정점 맥박 현재 IPP (A) |
최대 뒤집어 누출 IR @VRWM (μA) |
|||
| 유니 | 2개 | 유니 | 2개 | 미니 | 맥스 | |||||
| SMF5.0A | SMF5.0CA | FE | KE | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 21.74 | 400 |
| SMF6.0A | SMF6.0CA | FG | KG | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 19.42 |
400 |
| SMF6.5A | SMF6.5CA | FK | KK | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 17.86 | 200 |
| SMF7.0A | SMF7.0CA | FM | KM | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 16.67 | 100 |
| SMF7.5A | SMF7.5CA | FP | KP | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 15.50 | 50 |
| SMF8.0A | SMF8.0CA | FR | KR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 14.71 | 25 |
| SMF8.5A | SMF8.5CA | FT | KT | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 13.89 | 10 |
| SMF9.0A | SMF9.0CA | FV | KV | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 12.99 | 5 |
| SMF10A | SMF10CA | 외환 | KX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 11.76 | 2.5 |
| SMF11A | SMF11CA | FZ | KZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 10.99 | 2.5 |
| SMF12A | SMF12CA | 그는 | LE | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 10.05 | 2.5 |
| SMF13A | SMF13CA | HG | LG | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 9.30 | 1 |
SMF11A 일시적 전압 억제기 특징:
산업 표준 패키지 SOD-123와 호환됩니다.
보드 공간을 최적화하기 위해 표면에 장착된 애플리케이션
낮은 누출량
유니 및 양방향 단위
유리 비활성화 결합
낮은 인덕턴스
우수한 클램핑 능력
SMF11A 일시적 전압 억제기 응용:
TVS 장치는 통신, 컴퓨터, 산업 및 소비자 전자 애플리케이션에서 사용되는 I/O 인터페이스, VCC 버스 및 기타 민감한 회로를 보호하는 데 이상적입니다.
