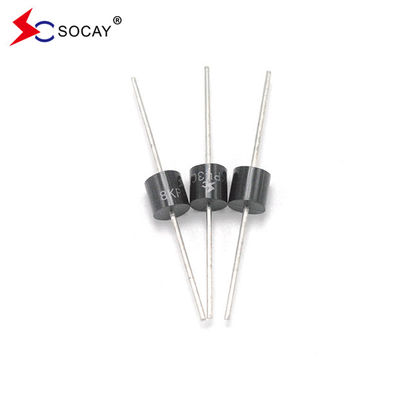

소케이 8KP 시리즈 TVS 다이오드 8KP78CA 축성 납 일시 전압 억제기 8000W
데이터 셰이트:8KP 시리즈_v23091.pdf
8KP78CA설명:
8KP 시리즈는 특히 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 민감한 전자 구성 요소를 보호하기 위해 설계되었습니다.
| 부문 번호 |
뒤집어 스탠드오프 전압 VRWM (V) |
분할 전압VBR (V) @IT |
테스트 전류 난T (mA) |
최대 클램핑 전압 VC (V) @IPP |
최대 정점 맥박 전류 난PP(A) |
최대 뒤집어 누출난R (μA) @VRWM |
||
| 유니 | 2개 | 미니 | 맥스 | |||||
| 8KP18A | 8KP18CA | 18 | 20.0 | 22.1 | 5 | 29.2 | 273.9 | 5 |
| 8KP20A | 8KP20CA | 20 | 22.2 | 24.5 | 5 | 32.4 | 246.9 | 5 |
| 8KP22A | 8KP22CA | 22 | 24.4 | 26.9 | 5 | 35.5 | 225 | 5 |
| 8KP24A | 8KP24CA | 24 | 26.7 | 29.5 | 5 | 38.9 | 206 | 5 |
| 8KP30A | 8KP30CA | 30 | 33.3 | 36.8 | 5 | 48.4 | 165 | 5 |
| 8KP33A | 8KP33CA | 33 | 36.7 | 40.6 | 5 | 53.3 | 150 | 5 |
| 8KP36A | 8KP36CA | 36 | 40.0 | 44.2 | 5 | 58.1 | 148 | 5 |
| 8KP40A | 8KP40CA | 40 | 44.4 | 49.1 | 5 | 64.5 | 124 | 5 |
| 8KP43A | 8KP43CA | 43 | 47.8 | 52.8 | 5 | 69.4 | 115 | 5 |
| 8KP45A | 8KP45CA | 45 | 50.0 | 55.3 | 5 | 72.7 | 110 | 5 |
| 8KP48A | 8KP48CA | 48 | 53.3 | 58.9 | 5 | 77.4 | 103.4 | 5 |
| 8KP51A | 8KP51CA | 51 | 56.7 | 62.7 | 5 | 82.4 | 97.1 | 5 |
| 8KP58A | 8KP58CA | 58 | 64.4 | 71.2 | 5 | 93.6 | 86.5 | 5 |
| 8KP60A | 8KP60CA | 60 | 66.7 | 73.7 | 5 | 96.8 | 83.7 | 5 |
| 8KP64A | 8KP64CA | 64 | 71.1 |
78.6 |
5 | 103.0 | 78.6 | 5 |
| 8KP70A | 8KP70CA | 70 | 77.8 | 86.0 | 5 | 113.0 | 71.7 | 5 |
| 8KP75A | 8KP75CA | 75 | 83.3 | 92.1 | 5 | 121.0 | 66.9 | 5 |
| 8KP78A | 8KP78CA | 78 | 86.7 | 95.8 | 5 | 126.0 | 64.3 | 5 |
8KP78CA특징:
|
u 낮은 누출 유니 및 양방향 단위 u P600 패키지 유리 패시베이트 연결 u 우수한 클램핑 능력 u 8000W 10 × 1000μs 파형의 최고 전력 능력 반복 속도 (운동 주기): 0.01%운동 주기 u 빠른 반응 시간 u RoHS 준수
|
8KP78CA응용 프로그램:
TVS 장치는 통신, 컴퓨팅, 산업 및 소비자 전자 애플리케이션에서 사용되는 I/O 인터페이스, VCC 버스 및 기타 민감한 회로를 보호하는 데 이상적입니다.
| 매개 변수 | 기호 | 가치 | 단위 |
| 피크 펄스 전력 분산 10/1000μs 파형 (그림 1) (참고 1), (참고 2) | PPPM | 8000 | 와트 |
| 10/1000μs 파형의 피크 펄스 전류 (Peak Pulse Current) | 난PP | 다음 표 참조 | 앰프 |
| T에서 무한 히트 싱크에 전력 분산L=75°C | PM(AV) | 8.0 | 와트 |
| 피크 전류, 8.3ms 단일 반 사이스 파동 (3번 참고) | 난FSM | 500 | 앰프 |
| 작동 접점 및 저장 온도 범위 | TJ, TSTG | -55 ~ +150 | °C |
|
