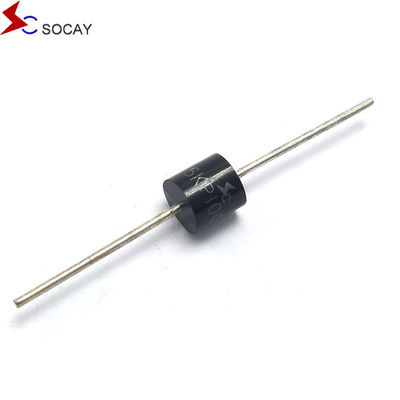

SOCAY TVS 다이오드15000W 28V 축성 납 일시 전압 억제기 15KPA 시리즈
15KPA28A 자료:15KPA.pdf
15KPA28A설명:
15KPA 시리즈는 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 민감한 전자 장비를 보호하기 위해 설계되었습니다.
| 부문 번호 |
뒤집어 스탠드오프 전압 VRWM (V) |
분할 전압VBR (V) @IT |
테스트 전류 난T (mA) |
최대 클램핑 전압 VC (V) @IPP |
최대 정점 맥박 전류 난PP(A) |
최대 뒤집어 누출난R (μA) @VRWM |
||
| 유니 | 2개 | 미니 | 맥스 | |||||
| 15KPA17A | 15KPA17CA | 17 | 18.99 | 20.79 | 50 | 29.3 | 515.4 | 5000 |
| 15KPA18A | 15KPA18CA | 18 | 20.11 | 22.01 | 50 | 30.9 | 488.7 | 5000 |
| 15KPA20A | 15KPA20CA | 20 | 22.34 | 24.46 | 20 | 34.3 | 440.2 | 1500 |
| 15KPA22A | 15KPA22CA | 22 | 24.57 | 26.91 | 10 | 37.1 | 407.0 | 500 |
| 15KPA24A | 15KPA24CA | 24 | 26.81 | 29.35 | 5 | 40.7 | 371.0 | 150 |
| 15KPA26A | 15KPA26CA | 26 | 29.04 | 31.80 | 5 | 44.0 | 343.2 | 50 |
| 15KPA28A | 15KPA28CA | 28 | 31.28 | 34.24 | 5 | 47.5 | 317.9 | 25 |
| 15KPA30A | 15KPA30CA | 30 | 33.51 | 36.70 | 5 | 50.7 | 297.8 | 15 |
| 15KPA33A | 15KPA33CA | 33 | 36.90 | 40.40 | 5 | 54.7 | 276.1 | 2 |
15KPA28A특징:
15KPA28A 응용 프로그램:
TVS 장치는 통신, 컴퓨터, 산업 및 소비자 전자 애플리케이션에서 사용되는 I/O 인터페이스, VCC 버스 및 기타 취약 회로를 보호하는 데 이상적입니다.
| 매개 변수 | 기호 | 가치 | 단위 |
| 피크 펄스 전력 분산 10/1000μs 파형 (그림 1) (참고 1), (참고 2) | PPPM | 15000 | 와트 |
| 10/1000μs 파형의 피크 펄스 전류 (Peak Pulse Current) | 난PP | 다음 표 참조 | 앰프 |
| T에서 무한 히트 싱크에 전력 분산L=75°C | PM(AV) | 8.0 | 와트 |
| 피크 전류, 8.3ms 단일 반 사이스 파동 (3번 참고) | 난FSM | 500 | 앰프 |
| 작동 접점 및 저장 온도 범위 | TJ, TSTG | -55 ~ +150 | °C |
