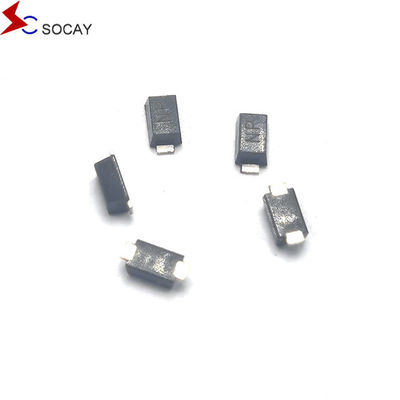

소카이 TVS 다이오드 SMF 시리즈 TVS 200W 51V 표면 마운트 일시적 전압 억제기

소카이 TVS 다이오드 SMF 시리즈 TVS 200W 51V 표면 마운트 일시 전압 억제기

SMF51A 데이터 셰이트:SMF 시리즈_v2211.1.pdf



SMF51A 설명:
The SMF series of transient voltage suppressors is designed to protect sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can damage electronic equipment and interfere with normal use of the equipment.





SMF51A 특징:

• 낮은 누출량
• 단방향 및 양방향 단위
• 비활성화 된 접합 유리
• 낮은 인덕턴스
• 꽉 잡고 풀 수 있는 탁월한 능력
• 매트 틴 납 없는
• 알로겐이 없고 RoHS 규격이 준수됩니다.
• 산업 표준 패키지 SOD-123와 호환됩니다.
• 표면 장착 응용 프로그램에서 보드 공간을 최적화하기 위해
• 높은 온도 용접: 260°C/40초 터미널
• 전형적인 최대 온도 계수 ΔVBR = 0.1% × VBR@25°C×ΔT
• 플라스틱 패키지는 서너라이터 실험실 연화 94V-0
• 일반적인 고장 모드는 전압 과잉 또는 전류 과잉으로 인해 짧습니다.
• 200W 10 × 1000μs 파형에서의 최고 전력 능력 반복 속도 (근무 주기):00.01%
• 빠른 반응 시간: 일반적으로 0 볼트에서 VBR 미니에서 1.0ps 미만
• 머스크 테스트는 JEDEC JESD201A를 기준으로 표 4a 및 4c에 따라 수행됩니다.
• IEC-61000-4-2 ESD 15kV (공기), 8kV (연결)
• IEC 61000-4-2 (IEC801-2) 에 따라 데이터 라인의 ESD 보호
• IEC 61000-4-4 (IEC801-4) 에 따라 데이터 라인의 EFT 보호


SMF51A 응용 프로그램:
TVS 장치는 I/O 인터페이스, VCC 버스 및 기타 민감한 회로를 보호하기 위해 통신, 소비 전자, 컴퓨터 및 산업용 애플리케이션에 이상적으로 적합합니다.
