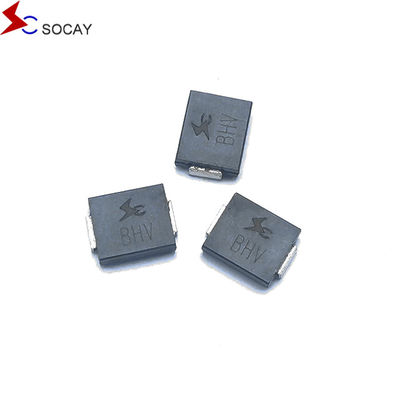

소카이 TVS 빠른 전환 다이오드 DO-214AB 8.0SMDJ 8000W 14V 표면 마운트 일시 전압 억제기
데이터 셰이트:8.0SMDJ_v21071.pdf
| 무게 | 00.007온스, 0.21그램 |
| 케이스 | JEDEC DO-214AB 유리의 passivated 접합 위에 molded 플라스틱 |
| 극성 | 컬러 밴드는 카토드를 나타냅니다. |
| 터미널 | JESD22-B102D에 따라 용접 가능한 매트 틴 접착 전선 |
선택 방법
1고객의 제품, 작동 전압, 응용 포트 및 필요한 보호 수준을 결정하기 위해.
2장치의 VRWM 값은 고객의 회로에서 정상 작동 전압보다 크거나 같아야 합니다.
3VC (클램프 전압) 값이 백엔드 칩의 최대 전압 이하인지 확인합니다.
4응용 포트 및 보호 수준에 따라 적절한 장치 패키지와 전원을 선택합니다.
설명:
8.0SMDJ 시리즈는 특히 번개와 다른 일시적 전압 사건으로 인한 전압 변동으로부터 민감한 전자 장비를 보호하기 위해 설계되었습니다.
| 부문 번호 | 표기 |
뒤집어 |
분할 |
테스트 |
최대 |
최대 |
최대 |
|||
| 유니 | 2개 | 유니 | 2개 | 미니 | 맥스 | |||||
| 8.0SMDJ14A | 8.0SMDJ14CA | 8PEG | 8BEG | 14 | 15.60 | 17.20 | 10 | 23.2 | 348.28 | 200 |
| 8.0SMDJ15A | 8.0SMDJ15CA | 8PEK | 8BEK | 15 | 16.70 | 18.50 | 1 | 24.4 | 331.15 | 100 |
| 8.0SMDJ16A | 8.0SMDJ16CA | 8PEM | 8BEM | 16 | 17.80 | 19.70 | 1 | 26.0 | 310.77 | 50 |
| 8.0SMDJ17A | 8.0SMDJ17CA | 8PEP | 8BEP | 17 | 18.90 | 20.90 | 1 | 27.6 | 292.75 | 20 |
| 8.0SMDJ18A | 8.0SMDJ18CA | 8PER | 8BER | 18 | 20.00 | 22.10 | 1 | 29.2 | 276.71 | 10 |
| 8.0SMDJ19A | 8.0SMDJ19CA | 8PET | 8BET | 19 | 21.10 | 23.30 | 1 | 30.8 | 262.51 | 10 |
| 8.0SMDJ20A | 8.0SMDJ20CA | 8PEV | 8BEV | 20 | 22.20 | 24.50 | 1 | 32.4 | 249.38 | 5 |
| 8.0SMDJ22A | 8.0SMDJ22CA | 8PEX | 8BEX | 22 | 24.40 | 26.90 | 1 | 35.5 | 227.61 | 5 |
특징:
응용 프로그램:
TVS 장치는 통신, 컴퓨터, 산업 및 소비자 전자 애플리케이션에서 사용되는 I/O 인터페이스, VCC 버스 및 기타 취약한 회로를 보호하는 데 이상적입니다.
| 최대 등급 (TA=25°C, 다른 표시가 없는 한) | |||
| 매개 변수 | 기호 | 가치 | 단위 |
| 피크 펄스 전력 분산 10/1000μs 파형 (그림 1) (참고 1), (참고 2) | PPPM | 8000 | 와트 |
| 피크 펄스 전류 10/1000μs 파형. | 난PP | 다음 표 참조 | 앰프 |
| T에서 무한 히트 싱크에 전력 분산L=75°C | PM ((AV) | 6.5 | 와트 |
| 피크 전류, 8.3ms 단일 반 사이스 파동 (3번 참고) | 난FSM | 300 | 앰프 |
| 단방향 전압의 최대 순간 전압 25A (4번 참고) | VF | 30.5/5.0 | 전압 |
| 작동 접점 및 저장 온도 범위 | TJ, TSTG | -55 ~ +150 | °C |
|
참고: 1반복되지 않는 전류 펄스, 그림 3에 따라 T 이상A= 25°C, 그림 2 2각 터미널에 5.0mm x 5.0mm (0.03mm 두께) 구리 패드에 장착됩니다. 3. 8.3ms 단일 반 시노파 또는 동등한 제곱파, 작업 주기는 최대 1분당 4개의 펄스입니다. 4VFV의 경우 < 3.5VBR< 200V 및 VFV의 경우 < 6.5VBR> 201V |
|||
