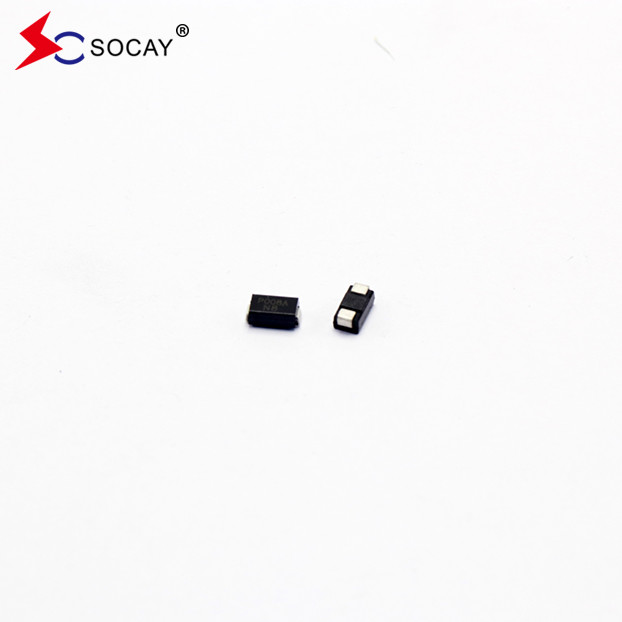

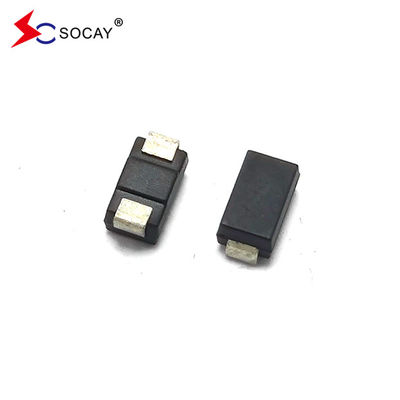

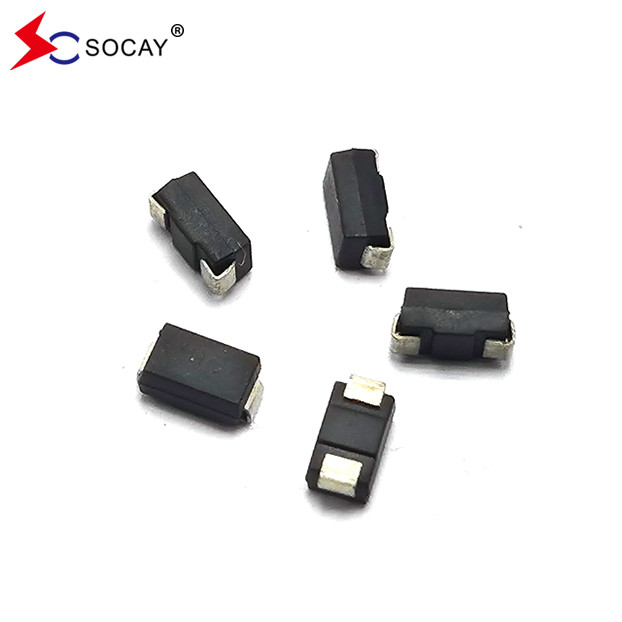

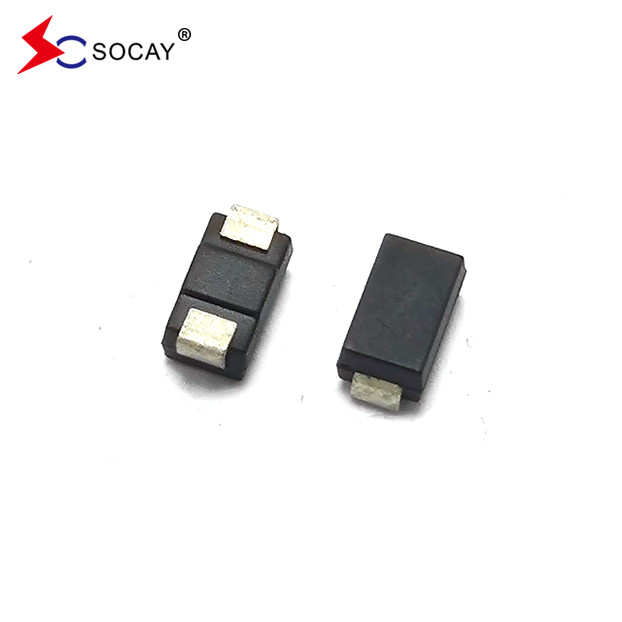

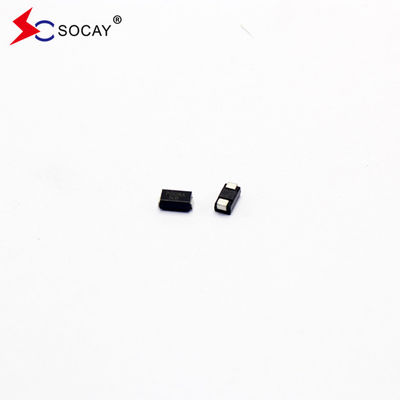

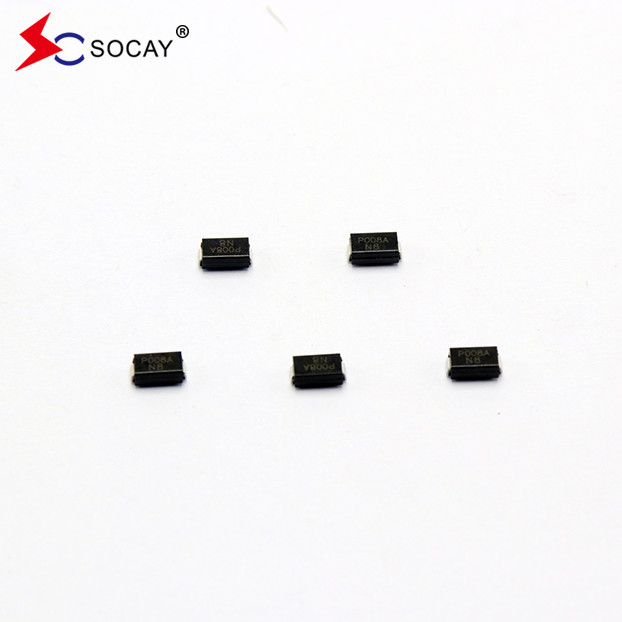

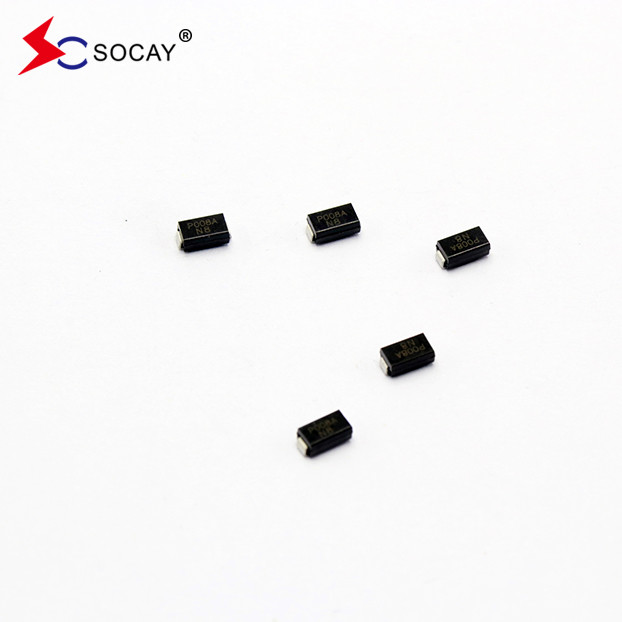

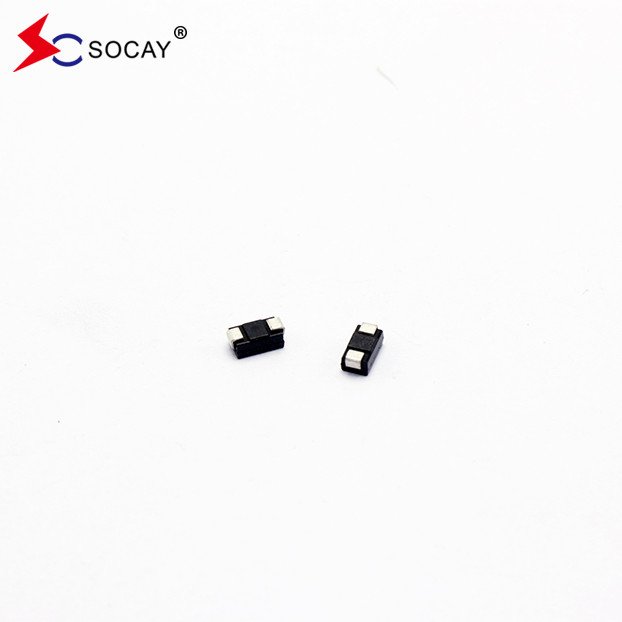

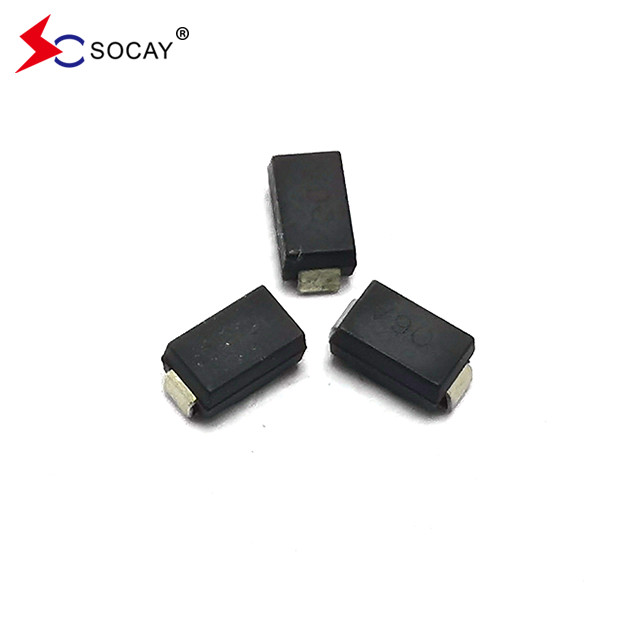

TSS 티리스터 급류 억제기 P0080TB 반도체 부품 DO-214AC SMA
데이터 셰이트:PXXX0TB_v21012.pdf
아래와 같은 데이터 시트의 일부
| 부문 번호 | 표기 |
VDRM @IDRM=5μA
|
VS① 100V/μS |
난S |
VT @IT=2.2A |
난T | 난H |
C0② @ 1MHz, 2Vbias |
| V M안쪽. | V M엑스. | mA M엑스. | V 최대. | A최대. | mA 분. | pF유형. | ||
| P0080TB | P008B | 6 | 25 | 800 | 4 | 2.2 | 50 | 130 |
| P0220TB | P22B | 15 | 30 | 800 | 4 | 2.2 | 50 | 120 |
| P0300TB | P03B | 25 | 40 | 800 | 4 | 2.2 | 50 | 120 |
| P0640TB | P06B | 58 | 77 | 800 | 4 | 2.2 | 120 | 80 |
| P0720TB | P07B | 66 | 87 | 800 | 4 | 2.2 | 120 | 75 |
| P0900TB | P09B | 75 | 98 | 800 | 4 | 2.2 | 120 | 70 |
| P1100TB | P11B | 90 | 130 | 800 | 4 | 2.2 | 120 | 70 |
| P1300TB | P13B | 120 | 160 | 800 | 4 | 2.2 | 120 | 60 |
| P1500TB | P15B | 140 | 180 | 800 | 4 | 2.2 | 120 | 55 |
| P1800TB | P18B | 170 | 220 | 800 | 4 | 2.2 | 120 | 50 |
| P2300TB | P23B | 190 | 260 | 800 | 4 | 2.2 | 120 | 50 |
| P2600TB | P26B | 220 | 300 | 800 | 4 | 2.2 | 120 | 45 |
| P3100TB | P31B | 275 | 350 | 800 | 4 | 2.2 | 120 | 45 |
| P3500TB | P35B | 320 | 400 | 800 | 4 | 2.2 | 150 | 40 |
|
참고: 1VS100KV/s로 측정됩니다. 2 상태 없는 용량은 V로 측정됩니다.DC=2V, VRMS=1V, f=1MHz |
||||||||
특징:
l 표면 장착 설계는 보드 공간 사용량을 최적화
l 급격히 증가하는 일시적 전압에 신속하게 반응
| 매개 변수 | 기호 | 가치 | 단위 |
| 저장 온도 범위 | Tstg | -60에서 +150 | °C |
| 작동 접점 온도 범위 | Tj | -40 ~ +150 | °C |
| 반복적 피크 펄스 전류 | 난PP | 80 | A |
| 매개 변수 | 정의 |
| 난S | 변속 전류- 켜진 상태로 전환하는 데 필요한 최대 전류 |
| 난DRM | 누출 전류- V에서 측정된 최대의 정전 전류DRM |
| 난H | 유지 전류- 상태 유지에 필요한 최소 전류 |
| 난T | 정전류- 최대의 가등급 연속 전류 |
| VS | 스위치 전압- 최대 전압 전 stat에 전환 |
| VDRM | 정전 전압의 최고점- 정전 상태에서 유지되는 동안 적용 될 수있는 최대 전압 |
| VT | 정전압- 가등상동전류에서 측정된 최대전압 |
| C0 | 상태 밖 용량- 정전 상태에서 측정된 전형적 용량 |
포장 세부 사항
| 윤곽 | 릴 (pcs) | 각 카튼 (PC) | 릴 직경 (mm) | |
| 녹화 | 5,000 | 80,000 | 330 |
선택 방법
1고객의 제품, 작동 전압, 애플리케이션 포트, 보호 수준을 알기 위해
2"브레이크 상태 전압> 회로에서 DC 작동 전압.
3"기기의 용량 값과 흐름 속도는 응용 포트 및 보호 수준에 따라 선택합니다.
