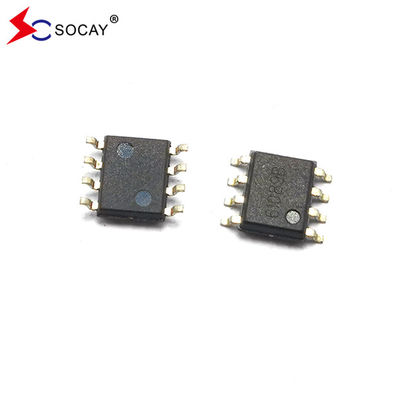

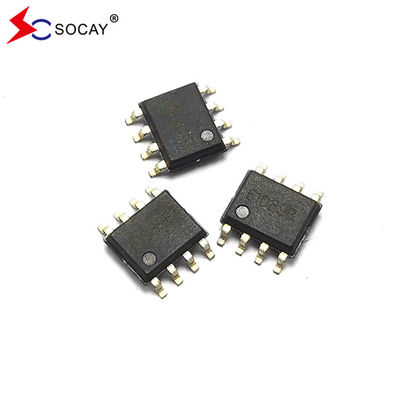

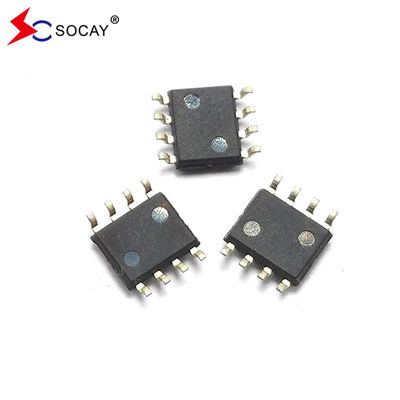

SOCAY SOP-8L 패키지 고전압 울림 SLIC 보호기 TISP61089B 티리스터 급류 억제기 (TSS) VF 3V
데이터 셰이트:TISP61089B_v21081.pdf
| 매개 변수 | 기호 | 가치 | 단위 | |
|
반복되지 않는 최고 상태 펄스 전류 |
10/1000μs | 난PPSM | 30 | A |
| (텔코디아 (벨코어) GR-1089-CORE, 3호) | ||||
| 5/310μs | 40 | |||
| (ITU-T K.20, K.21& K.45, K.44 오픈 서킷 전압 물결 모양 10/700 μs) | ||||
| 2/10μs | 120 | |||
| (텔코디아 (벨코어) GR-1089-CORE, 3호) | ||||
|
반복되지 않는 것 정전 최고 전류 (시누소이드) 60Hz |
0.1s | 난TSM | 6.5 | A |
| 1s | 4.5 | |||
| 5s | 2.4 | |||
| 30대 | 1.3 | |||
| 900년 | 0.72 | |||
| 반복적 최고 정전 전압, VGK=0 | VDRM | -170 | V | |
| 반복적 피크 게이트 카थो드 전압, VKA=0 | VGKRM | -167 | V | |
| 공기의 작동 온도 범위 | TA | -40~+85 | °C | |
| 저장 온도 범위 | TSTG | -40~+150 | °C | |
| 접점 온도 | TJ | -40~+150 | °C | |
| 10초 동안 용접을 위한 최대 납 온도 | TL | 260 | °C | |
| 자유 공기의 열 저항과 연결 | RBJA | 120 | °C/W | |
| 매개 변수 | 기호 | 시험 조건 | 미네 | 타이프. | 맥스 | 단위 |
| 전압 | VF | 난F= 5A, tW= 200μs | -- | -- | 3 | V |
| 펄스 피크 전진 복원 전압 | VFRM | 2/10μs, IF= 100A, RS= 50Ω, di/dt = 80A/μs | -- | -- | 10 | V |
| 상태가 없는 전류 | 난D | VD= -170V, VGK= 0, TJ= 25°C | -- | -- | -5 | μA |
| VD= -170V, VGK= 0, TJ= 85°C | ||||||
| 펄스 브레이크 전압 | V(BO) | 2/10μs, ITM= 100A, RS= 50Ω | -- | -- | -112 | V |
| di/dt = -80A/μs, VGG= -100V | ||||||
| 유지 전류 | 난H | 난T= -1A, di/dt = 1A/ms, VGG= -100V | -150 | -- | -- | mA |
| 포트 역류 | 난가스 | VGG= VGK= -167V, VKA= 0, TJ= 25°C | -- | -- | -5 | μA |
| VGG= VGK= -167V, VKA= 0, TJ= 85°C | ||||||
| 게이트 트리거 전류 | 난GT | 난T= 3A, tp(g) ≥ 20μs, VGG= -100V | -- | -- | 5 | mA |
| 게이트 트리거 전압 | VGT | 난T= 3A, tp(g) ≥ 20μs, VGG= -100V | -- | -- | 2.5 | V |
| 아노드-카토드 상태가 없는 용량 | CKA | f = 1MHz,VD= 1V, IG= 0, VD= -3V | -- | -- | 110 | pF |
| f = 1MHz,VD= 1V, IG= 0, VD-48V | -- | -- | 55 |
설명:
이 장치는 특히 일시적 과전압으로부터 가입자 라인 인터페이스 회로 (SLIC) 를 보호하기 위해 설계되었습니다. 양성 과전압은 2 개의 다이오드로 클립됩니다.2개의 티리스터에 의해 부정적 급류가 억제됩니다.이 구성 요소는 매우 낮은 게이트 트리거 전류를 제시하고 SLIC에 과전압 스트레스를 최소화합니다.
특징:
|
응용 프로그램:
|
| 장치 | 패키지 | 선박 |
| TISP61089B | SOP-8L | 3000 PCS/레일&테이프 |
