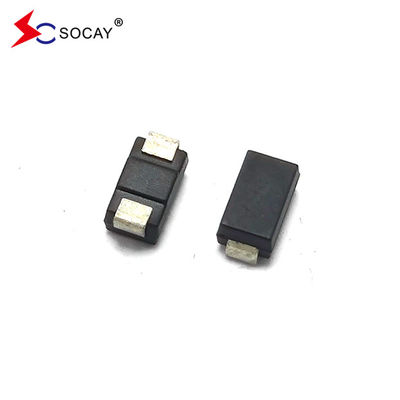

TSS 티리스토르 전압 보호기 DO-214AA P0720TB @10/700μs 3/4KV
데이터 셰이트:PXXX0TB_v21012.pdf
티리스토르 전압 보호기 DO-214AA P0720TB 티리스토르는 반도체 부품의 일종입니다. 그들은 응용 프로그램,모덤,전화 전화기,라인 카드, 응답기, 팩스 기계, SLIC,T1/E1XDSL,PBX 등등
| 부문 번호 | 표기 |
VDRM @IDRM=5μA
|
VS① 100V/μS |
난S |
VT @IT=2.2A |
난T | 난H |
C0② @ 1MHz, 2Vbias |
| V M안쪽. | V M엑스. | mA M엑스. | V 최대. | A최대. | mA 분. | pF유형. | ||
| P0080TB | P008B | 6 | 25 | 800 | 4 | 2.2 | 50 | 130 |
| P0220TB | P22B | 15 | 30 | 800 | 4 | 2.2 | 50 | 120 |
| P0300TB | P03B | 25 | 40 | 800 | 4 | 2.2 | 50 | 120 |
| P0640TB | P06B | 58 | 77 | 800 | 4 | 2.2 | 120 | 80 |
| P0720TB | P07B | 66 | 87 | 800 | 4 | 2.2 | 120 | 75 |
| P0900TB | P09B | 75 | 98 | 800 | 4 | 2.2 | 120 | 70 |
| P1100TB | P11B | 90 | 130 | 800 | 4 | 2.2 | 120 | 70 |
| P1300TB | P13B | 120 | 160 | 800 | 4 | 2.2 | 120 | 60 |
| P1500TB | P15B | 140 | 180 | 800 | 4 | 2.2 | 120 | 55 |
| P1800TB | P18B | 170 | 220 | 800 | 4 | 2.2 | 120 | 50 |
| P2300TB | P23B | 190 | 260 | 800 | 4 | 2.2 | 120 | 50 |
| P2600TB | P26B | 220 | 300 | 800 | 4 | 2.2 | 120 | 45 |
| P3100TB | P31B | 275 | 350 | 800 | 4 | 2.2 | 120 | 45 |
| P3500TB | P35B | 320 | 400 | 800 | 4 | 2.2 | 150 | 40 |
|
참고: 1VS100KV/s로 측정됩니다. 2 상태 없는 용량은 V로 측정됩니다.DC=2V, VRMS=1V, f=1MHz |
||||||||
반도체 배열관의 장점:
1파기 전에, 그것은 개방 회로와 동등합니다, 단열 저항은 매우 크고 누출 전류는 매우 작습니다.
2양방향 대칭 특성을 가지고 있습니다.
3반응 속도는 매우 ns 수준입니다.
4분사 전압은 좋은 일관성을 가지고 있습니다.
반도체 방출관의 단점:
1- 세라믹 배열관과 비교하면, 유출 속도는 몇 백A에 불과합니다.
2고장 전압은 특정 특정 값만 가지고 있습니다.
3용량은 많고 10~100pF 정도입니다.
반도체 배열 튜브 선택
TSS를 선택할 때 일반적으로 다음 원칙을 준수해야 합니다.
1절단 전압 선택 VDRM: 절단 전압은 보호 회로의 최대 작동 전압보다 커야합니다.
2전환 전압 선택 VBO: 전환 전압은 장비가 견딜 수 있는 최대 일시적 최고 전압보다 낮아야 합니다.
3유지 전류 선택 IH: 유지 전류는 장비의 작동 전류와 단전 전류보다 커야합니다.
4기생용량 선택 C: 기생용량은 회로에서 허용되는 삽입 손실 또는 신호 전송 주파수에 따라 선택됩니다.
5급증 전류의 선택: 급증 전류의 다른 수준은 회로 또는 급증 테스트 표준의 요구 사항에 따라 선택됩니다.
설명:
PXXX0TB 시리즈 티리스터는 반도체 부품의 일종입니다. 그들은 응용 프로그램,모덤,전화 단말기,라인 카드, 응답기,FAX 기계,SLIC,T1/E1,xDSL,PBX 및 기타에 설계되었습니다.
특징:
|
u 일시적 인 급류를 흡수하는 탁월한 능력 u 급증 전압에 대한 빠른 반응 (ns 레벨) u 빠르게 상승하는 트랜시언트로 인한 과전압을 제거합니다 u 수분 민감도 수준: 레벨 1 u 무게 69 mg (약) u 퇴행성 없는 |
| 매개 변수 | 기호 | 가치 | 단위 |
| 저장 온도 범위 | Tstg | -60에서 +150 | °C |
| 작동 접점 온도 범위 | Tj | -40 ~ +150 | °C |
| 반복적 피크 펄스 전류 | 난PP | 80 | A |
| 매개 변수 | 정의 |
| 난S | 변속 전류- 켜진 상태로 전환하는 데 필요한 최대 전류 |
| 난DRM | 누출 전류- V에서 측정된 최대의 정전 전류DRM |
| 난H | 유지 전류- 상태 유지에 필요한 최소 전류 |
| 난T | 정전류- 최대의 가등급 연속 전류 |
| VS | 스위치 전압- 최대 전압 전 stat에 전환 |
| VDRM | 정전 전압의 최고점- 정전 상태에서 유지되는 동안 적용 될 수있는 최대 전압 |
| VT | 정전압- 가등상동전류에서 측정된 최대전압 |
| C0 | 상태 밖 용량- 정전 상태에서 측정된 전형적 용량 |
| 윤곽 | 릴 (pcs) | 각 카튼 (PC) | 릴 직경 (mm) | |
| 녹화 | 5,000 | 80,000 | 330 |
