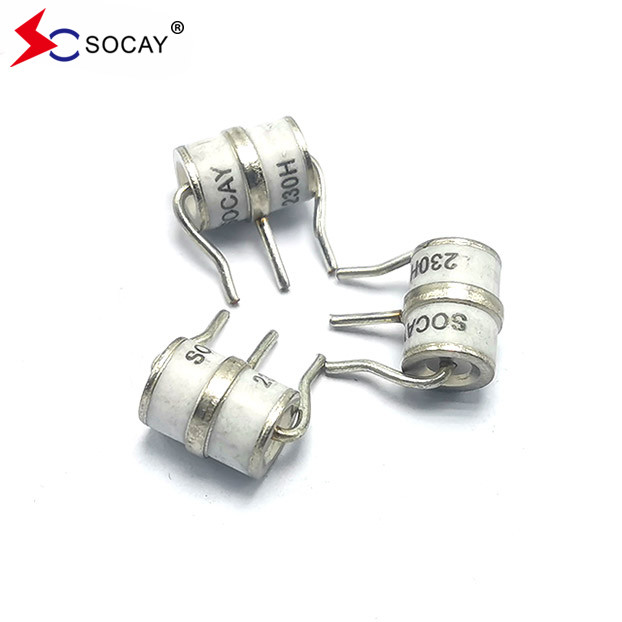

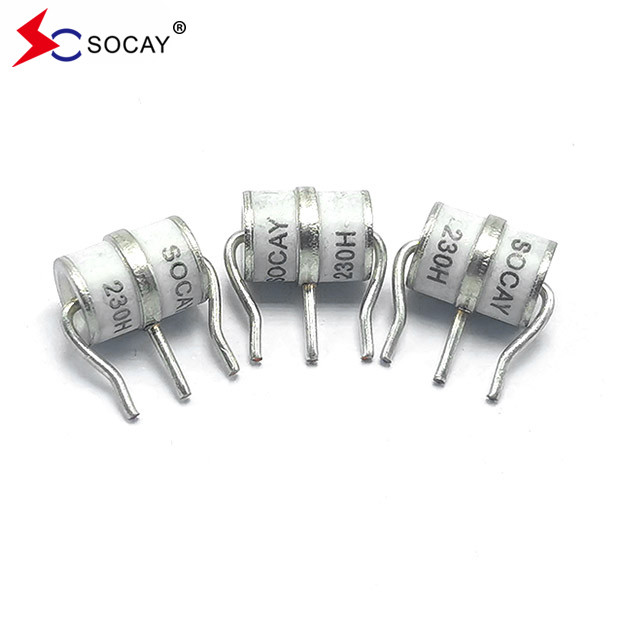

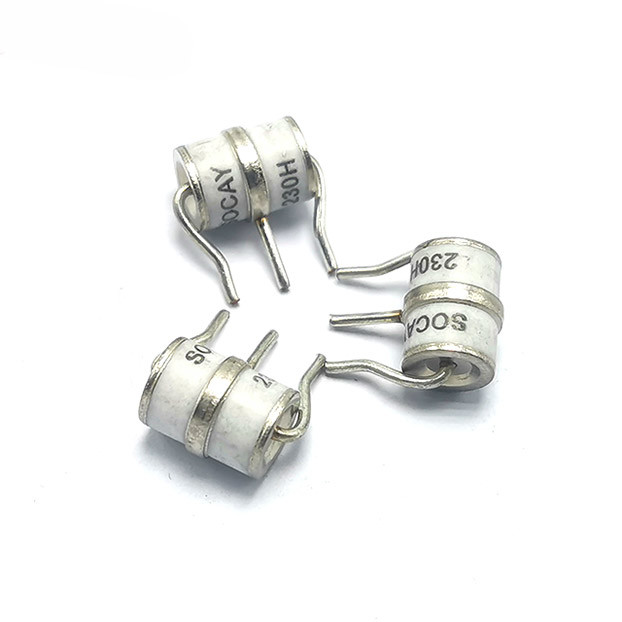

SOCAY 방사성 납 장치 GDT SC3E8-600HM, 극저 용량
데이터 셰이트:SC3E8_v23081.pdf
| 부문 번호 | 표기 | 동전 스파크 오버 전압 | 최대 충동 스파크-오버 전압 | 최소 단열 저항 | 최대 용량 | 활전압 | 봉사 생활 | ||||
|
명목 충동 방출 전류 |
최대 충동 방출 전류 | 명목A전류가 흐르는 전류 | 충동적 인 생명 | ||||||||
| 100V/S | @100V/μs | @1KV/μs | 1MHz | @ 1A |
@8/20μs 4) ± 5배 |
@8/20μs4) 1번 |
@50Hz4) 1세크 10시간 |
@10/1000μs 4) 300번 |
|||
|
SC3E8-75HM SC3E8-75HMF SC3E8-75HP SC3E8-75H |
SOCAY 75H |
75V±20% | < 500V | <600V | 1 GΩ (50V) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-90HM SC3E8-90HMF SC3E8-90HP SC3E8-90H |
SOCAY 90H |
90V±20% | < 500V | <600V | 1 GΩ (50V) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-150HM SC3E8-150HMF SC3E8-150HP SC3E8-150H |
SOCAY 150H |
150V±20% | < 500V | <600V | 1 GΩ (50V) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-230HM SC3E8-230HMF SC3E8-230HP SC3E8-230H |
SOCAY 230H |
230V±20% | <600V | < 700V | 1 GΩ (100V에서) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-250HM SC3E8-250HMF SC3E8-250HP SC3E8-250H |
SOCAY 250H |
250V±20% | <600V | < 700V | 1 GΩ (100V에서) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-300HM SC3E8-300HMF SC3E8-300HP SC3E8-300H |
SOCAY 300H |
300V±20% | < 800V | < 900V | 1 GΩ (100V에서) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-350HM SC3E8-350HMF SC3E8-350HP SC3E8-350H |
SOCAY 350H |
350V±20% | < 800V | < 900V | 1 GΩ (100V에서) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-420HM SC3E8-420HMF SC3E8-420HP SC3E8-420H |
SOCAY 420H |
420V±20% | < 900V | < 1000V | 1 GΩ (100V에서) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-470HM SC3E8-470HMF SC3E8-470HP SC3E8-470H |
SOCAY 470H |
470V±20% | < 900V | < 1000V | 1 GΩ (100V에서) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-600HM SC3E8-600HMF SC3E8-600HP SC3E8-600H |
SOCAY 600H |
600V±20% | <1100V | < 1200V | 1 GΩ (100V에서) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-800HM SC3E8-800HMF SC3E8-800HP SC3E8-800H |
SOCAY 800H |
800V±20% | < 1200V | <1400V | 1 GΩ (100V에서) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
참고: 1) ITU-T K.12 및 GB/T 9043-2008에 따른 용어 2) 배달 시 AQL 0.65 레벨 II, DIN ISO 2859 3) 첨단 또는 반지 전극에서 중앙 전극 4) 중앙 전극을 통한 총 전류, 반값의 끝을 통한 각각 링 전극 |
|||||||||||
특징:
방사능이 없는 것
RoHS 준수.
낮은 삽입 손실.
급증하는 환자에게는 아주 좋은 반응입니다.
초저용량
IEC 61000-4-5에 규정된 8/20μs 펄스로 20KA 급류 능력을 시험한다.
응용 프로그램:
통신 장비
CATV 장비
테스트 장비
데이터 라인
전원 공급 장치
통신 SLIC 보호
광대역 장비
ADSL2+를 포함한 ADSL 장비
XDSL 장비
위성 및 CATV 장비
소비자 전자제품
