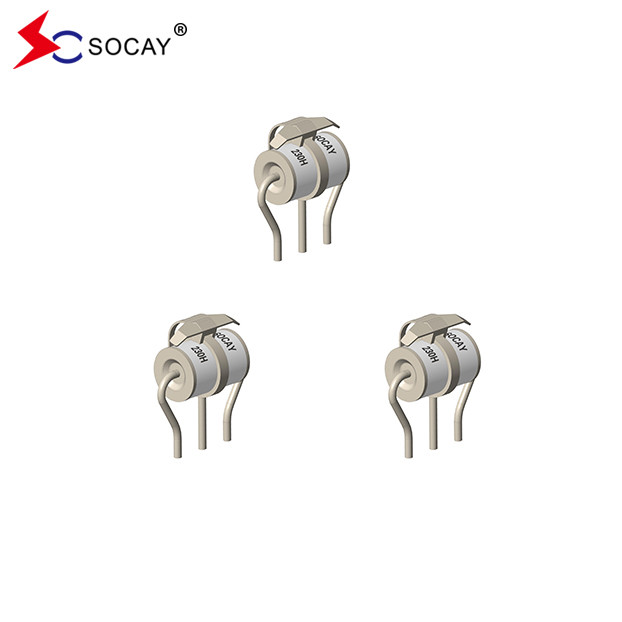

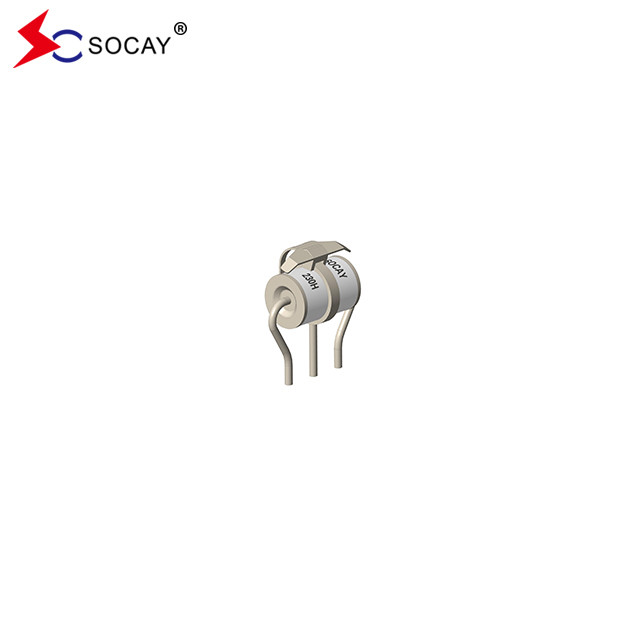

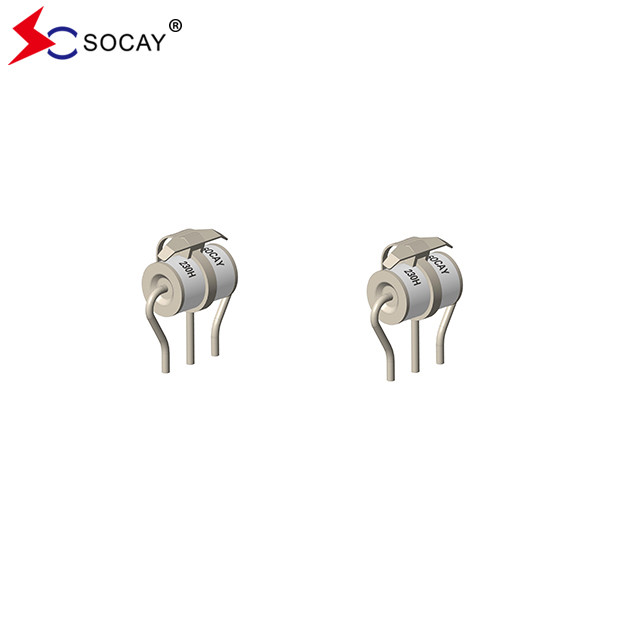

600V 가스 급증 차단기 SC3E8-600HMF, 실패 판매와 방사성 납 장치
데이터 셰이트:SC3E8_v23081.pdf
| 부문 번호 | 표기 | 동전 스파크 오버 전압 | 최대 충동 스파크-오버 전압 | 최소 단열 저항 | 최대 용량 | 활전압 | 봉사 생활 | ||||
|
명목 충동 방출 전류 |
최대 충동 방출 전류 | 명목A전류가 흐르는 전류 | 충동적 인 생명 | ||||||||
| 100V/S | @100V/μs | @1KV/μs | 1MHz | @ 1A |
@8/20μs 4) ± 5배 |
@8/20μs4) 1번 |
@50Hz4) 1세크 10시간 |
@10/1000μs 4) 300번 |
|||
|
SC3E8-75HM SC3E8-75HMF SC3E8-75HP SC3E8-75H |
SOCAY 75H |
75V±20% | < 500V | <600V | 1 GΩ (50V) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-90HM SC3E8-90HMF SC3E8-90HP SC3E8-90H |
SOCAY 90H |
90V±20% | < 500V | <600V | 1 GΩ (50V) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-150HM SC3E8-150HMF SC3E8-150HP SC3E8-150H |
SOCAY 150H |
150V±20% | < 500V | <600V | 1 GΩ (50V) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-230HM SC3E8-230HMF SC3E8-230HP SC3E8-230H |
SOCAY 230H |
230V±20% | <600V | < 700V | 1 GΩ (100V에서) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-250HM SC3E8-250HMF SC3E8-250HP SC3E8-250H |
SOCAY 250H |
250V±20% | <600V | < 700V | 1 GΩ (100V에서) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-300HM SC3E8-300HMF SC3E8-300HP SC3E8-300H |
SOCAY 300H |
300V±20% | < 800V | < 900V | 1 GΩ (100V에서) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-350HM SC3E8-350HMF SC3E8-350HP SC3E8-350H |
SOCAY 350H |
350V±20% | < 800V | < 900V | 1 GΩ (100V에서) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-420HM SC3E8-420HMF SC3E8-420HP SC3E8-420H |
SOCAY 420H |
420V±20% | < 900V | < 1000V | 1 GΩ (100V에서) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-470HM SC3E8-470HMF SC3E8-470HP SC3E8-470H |
SOCAY 470H |
470V±20% | < 900V | < 1000V | 1 GΩ (100V에서) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-600HM SC3E8-600HMF SC3E8-600HP SC3E8-600H |
SOCAY 600H |
600V±20% | <1100V | < 1200V | 1 GΩ (100V에서) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-800HM SC3E8-800HMF SC3E8-800HP SC3E8-800H |
SOCAY 800H |
800V±20% | < 1200V | <1400V | 1 GΩ (100V에서) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
참고: 1) ITU-T K.12 및 GB/T 9043-2008에 따른 용어 2) 배달 시 AQL 0.65 레벨 II, DIN ISO 2859 3) 첨단 또는 반지 전극에서 중앙 전극 4) 중앙 전극을 통한 총 전류, 반값의 끝을 통한 각각 링 전극 |
|||||||||||
선택 방법:
1고객의 제품, 작동 전압, 애플리케이션 포트, 보호 수준을 알기 위해
2"최저 DC 정전전압> 정상 DC 작동전압의 1.2배"
3"기기의 패키지, 크기 및 흐름 속도는 적용 포트 및 보호 수준에 따라 선택합니다.
응용 프로그램:
산업용 전원 공급, 통신 전원 공급,
인버터 전원 공급, UPS 연속 전원 공급,
조절 전원 공급, 구동 전원 공급,
전원 공급 장치, 전원 모듈, 격리 장치, 인버터, 의료 장비
485 변환기, 통신 제품 (광 단말기,
모델, 통신 기지국), 안정기, s
보안 제품, 번개 차단기.
특징:
방사능이 없는 것
RoHS 준수.
낮은 삽입 손실.
급증하는 환자에게는 아주 좋은 반응입니다.
초저용량
IEC 61000-4-5에 규정된 8/20μs 펄스로 20KA 급류 능력을 시험한다.
