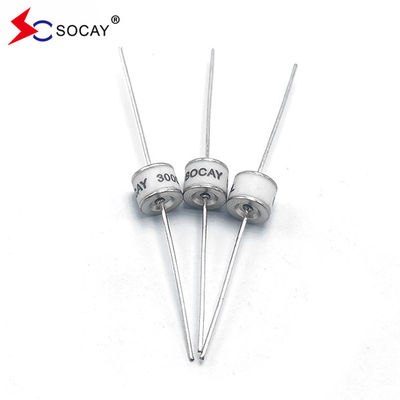

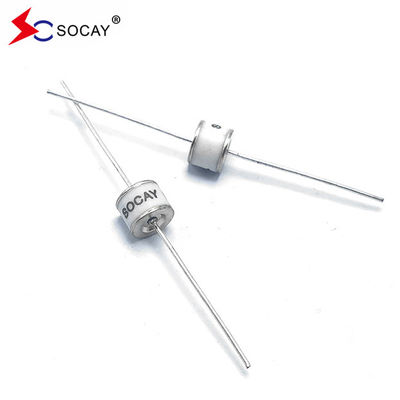

번개 차단기 수축 유연 세라믹 가스 방출 튜브 600V SC2E8-600ML GDT 전자 부품
데이터 셰이트:SC2E8_v91.1.pdf
세라믹 가스 배열관의 작동 원리
세라믹 가스 방출 튜브는 세라믹으로 밀폐되어 있으며, 내부에 구멍이있는 두 개 이상의 금속 전극으로 구성되어 있으며, 관성 가스 아르곤과 네온으로 채워집니다. 일반적으로,그들은 회로에서 병렬로 연결되어 있습니다장치가 작동하지 않을 때 저항은 매우 높고 동등 한 용량은 낮습니다. 그것은 열린 회로로 간주 될 수 있으며 회로에 거의 영향을 미치지 않습니다.비정상적인 맥박이 있을 때, 내부 저항은 작동 전압 값에 도달 한 후 즉시 떨어지고 전류가 방출됩니다. 비정상적인 높은 전압이 사라지면,그것은 자동으로 높은 저항 상태로 돌아와 회로가 정상적으로 작동합니다.
| 부문 번호 | 표기 |
DC 스파크 전압 이상 |
최대 충동 스파크-오버 전압 | 최소 단열 저항 | 최대 용량 | 활전압 | 봉사 생활 | ||||
|
명목 충동 방출 전류 |
최대 충동 방출 전류 |
명목 충동 방출 전류 |
충동적 인 생명 | ||||||||
| 100V/S | @100V/μs | @1KV/μs | 1MHz | @ 1A |
@8/20μs ± 5배 |
@8/20μs 1번 |
@50Hz 1초 10번 |
@10/1000μs 300번 |
|||
|
SC2E8-420M SC2E8-420ML SC2E8-420MSMD |
SOCAY 420M |
420V±20% | < 900V | < 1000V | 1 GΩ (100V에서) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-470M SC2E8-470ML SC2E8-470MSMD |
SOCAY 470M |
470V±20% | < 900V | < 1000V | 1 GΩ (100V에서) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-600M SC2E8-600ML SC2E8-600MSMD |
SOCAY 600M |
600V±20% | <1100V | < 1200V | 1 GΩ (100V에서) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-800M SC2E8-800ML SC2E8-800MSMD |
SOCAY 800m |
800V±20% | < 1200V | <1400V | 1 GΩ (100V에서) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
세라믹 가스 배열 튜브의 장점:
1파기 (전도) 전, 그것은 큰 저항과 누출 전류가 없거나 매우 작은 열린 회로와 동등합니다.
2파손 (전도) 후, 그것은 매우 작은 전압 하락과 함께 큰 전류를 통과 할 수있는 단류와 동등합니다.
3펄스 전류 용량 (피크 전류) 는 매우 크다; 2.5kA ~ 100kA;
4양방향 대칭 특성을 가지고 있습니다.
5용량 값은 3pF 이하로 매우 작습니다.
세라믹 가스 배열 파이프의 단점:
1가스 이온화는 일정 시간이 필요하기 때문에 반응 속도는 느립니다. 반응 시간은 일반적으로 0.2 ~ 0.3μs (200 ~ 300ns) 이며 가장 빠른 시간은 약 0.1μs (100ns) 입니다.켜기 전에, 더 큰 진폭의 Sharp 펄스가 누출되어 보호 효과가 없습니다;
2. 파기 전압은 낮은 일관성 및 큰 분산, 일반적으로 ± 20%;
3고장 전압은 몇 가지 특정 값만 가지고 있습니다.
세라믹 가스 배열 튜브 선택:
1급속한 펄스 충격 하에서 세라믹 가스 방출 튜브의 가스 이온화 (일반적으로 0.2 ~ 0.3μ s, 가장 빠른 약 0.1μ s) 는 일정 시간이 걸립니다.그래서 더 큰 진폭의 날카로운 펄스가 뒤쪽으로 누출됩니다이 날카로운 펄스를 억제하기 위해서는 여러 가지 방법이 있습니다.방출 튜브 후에 시리즈로 인덕터를 연결하거나 적당한 길이의 전송 선을 남겨 날카로운 펄스를 낮은 값으로 완화하기 위해레벨; c. 배열 튜브가 첫 번째 레벨이고 TVS 튜브 또는 반도체 과전압 보호기가 두 번째 레벨로 두 단계의 보호 회로를 채택하십시오.두 레벨은 저항에 의해 격리됩니다, 인덕터 또는 자기 복원 피지.
2동전 정전전압 Vsdc의 선택: 동전 정전전압 Vsdc의 최소 값은 가능한 최고 전원 공급 피크 전압 또는 최고 신호 전압의 1.2배 이상의 값이어야 합니다.
3충동 방출 전류의 선택: 선택은 선에 나타날 수 있는 최대 급류 또는 보호가 필요한 최대 급류에 기초해야합니다.방출 튜브의 충동 방출 전류는 명소 충동 방출 전류 (또는 단일 충동 방출 전류의 절반) 에 따라 계산되어야 합니다..
4세라믹 가스 배열 튜브는 일반적으로 고장 전압의 큰 오류로 인해 병행으로 사용되지 않습니다.
5전류 문제 후: 충전 튜브가 충격 파열 후 활을 정상적으로 끄는 것을 보장하기 위해,전류가 발생할 가능성이 있는 장소 (활성 회로처럼) 에서, 바리스토르 또는 자기 복원 피지 튜브에 시리즈로 연결 할 수 있습니다.
적용
산업용 전원 공급 장치, 통신 전원 공급 장치, 인버터 전원 공급 장치, UPS 연속 전원 공급 장치, 조절 전원 공급 장치, 구동 전원 공급 장치, 스위치 전원 공급 장치, 전원 모듈격리기, 인버터, 의료 장비,
