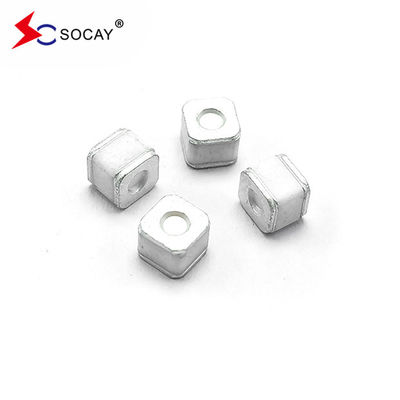

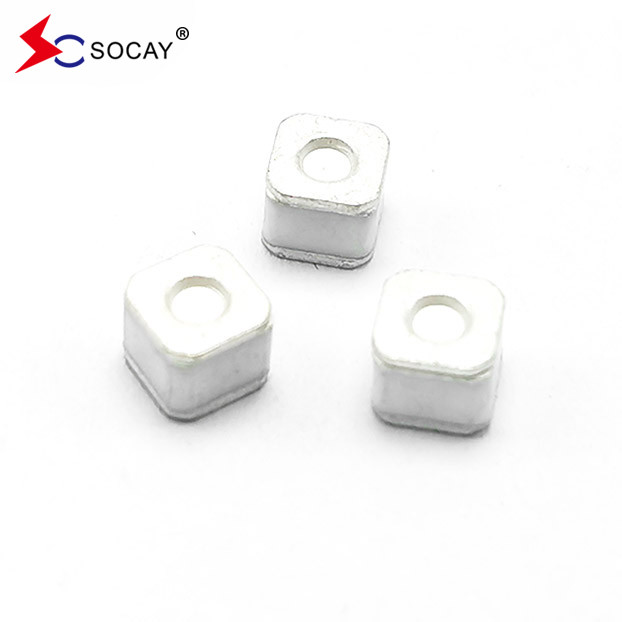

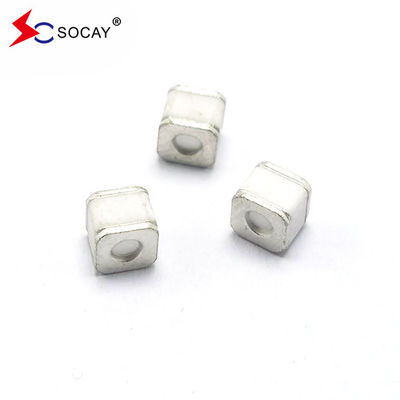

SOCAY 가스 방출관 전압 보호기 SC2E5-90LSMD, 표면 장착 GDT
데이터 셰이트:SC2E5-SMD_v2110.1.pdf
| 부문 번호 |
DC 스파크 오버 전압 |
최대 펄스 스파크 오버 전압 |
최소 단열 저항 | 최대 용량 | 활전압 | 봉사 생활 | ||||
|
명목 충동 방출 전류 |
최대 충동 방출 전류 | 명목A전류가 흐르는 전류 |
충동 생활 |
|||||||
| 100V/S | @100V/μs | @1KV/μs | 1MHz | @ 1A |
@8/20μs ± 5배 |
@8/20μs 1번 |
@50Hz 1세크 10시간 |
@10/1000μs 300번 |
||
| SC2E5-75LSMD | 75V±20% | < 500V | <650V | 1 GΩ (50V DC) | <1.0pF | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-90LSMD | 90V±20% | < 500V | <650V | 1 GΩ (50V DC) | <1.0pF | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-150LSMD | 150V±20% | < 500V | <650V | 1 GΩ (50V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-200LSMD | 200V±20% | < 500V | <650V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-230LSMD | 230V±20% | <600V | < 700V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-300LSMD | 300V±20% | < 700V | < 800V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-350LSMD | 350V±20% | < 700V | < 800V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-420LSMD | 420V±20% | < 800V | <950V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-470LSMD | 470V±20% | < 900V | < 1000V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-600LSMD | 600V±20% | <1100V | < 1200V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-800LSMD | 800V±20% | < 1200V | <1400V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
참고:
|
||||||||||
I:가스 방출 튜브에 대해
가스 방출 튜브, 세라믹 가스 방출 튜브의 전체 이름, 영어 가스 방출 튜브, 종종 약칭 GDT로 대체, 틈형 급증 보호 장치입니다.통신 시스템의 번개 보호에 널리 사용되었습니다.방출 튜브는 종종 초전압을 제한하고 즉시 초전류를 방출하기 위해 다단계 보호 회로의 첫 번째 또는 첫 두 단계에 사용됩니다.전극 사이의 방열 저항이 매우 크고 기생 용량이 매우 작기 때문에, 그것은 높은 주파수에 적합하지 않습니다. 신호 라인의 번개 보호는 분명한 장점을 가지고 있습니다.방출 파이프 보호 특성의 주요 단점은 방출 시간 지연이 크다는 것입니다., 행동 감수성은 이상적이지 않으며, 큰 상승 경사파를 효과적으로 억제하는 것이 어렵습니다.전원 공급 시스템의 번개 보호에 지속적인 흐름 문제가 있습니다.
II:주재료
포르셀라인 튜브 분말, 전극, 전자 관성 가스 등
특징:
IEC 61000-4-5에 규정된 8/20μs 펄스로 테스트된 5KA 급류 능력
세라믹 가스 배출관의 분류
1전극의 수에 따라 일반적으로 사용되는 가스 배열 튜브는 다이오드 배열 튜브와 트라이오드 배열 튜브로 나?? 다.그래서 그들은 세라믹 배열관이라고합니다..
2외형 크기에 따라 일반적으로 사용되는 가스 배charge 튜브는 칩 배charge 튜브와 플러그인 배charge 튜브로 나?? 다.
3제품 펄스 전압에 따라 일반적으로 사용되는 가스 배열 튜브는 일반적인 펄스 배열 튜브와 낮은 펄스 배열 튜브로 나?? 다.
세라믹 가스 배열관의 작동 원리
세라믹 가스 방출 튜브는 세라믹으로 밀폐되어 있으며, 내부에 구멍이있는 두 개 이상의 금속 전극으로 구성되어 있으며, 관성 가스 아르곤과 네온으로 채워집니다. 일반적으로,그들은 회로에서 병렬로 연결되어 있습니다장치가 작동하지 않을 때 저항은 매우 높고 동등 한 용량은 낮습니다. 그것은 열린 회로로 간주 될 수 있으며 회로에 거의 영향을 미치지 않습니다.비정상적인 맥박이 있을 때, 내부 저항은 작동 전압 값에 도달 한 후 즉시 떨어지고 전류가 방출됩니다. 비정상적인 높은 전압이 사라지면,그것은 자동으로 높은 저항 상태로 돌아와 회로가 정상적으로 작동합니다.
세라믹 가스 배열 파이프의 장점
1파기 (전도) 전, 그것은 큰 저항과 누출 전류가 없거나 매우 작은 열린 회로와 동등합니다.
2파손 (전도) 후, 그것은 매우 작은 전압 하락과 함께 큰 전류를 통과 할 수있는 단류와 동등합니다.
3펄스 전류 용량 (피크 전류) 는 매우 크다; 2.5kA ~ 100kA;
4양방향 대칭 특성을 가지고 있습니다.
5용량 값은 3pF 이하로 매우 작습니다.
