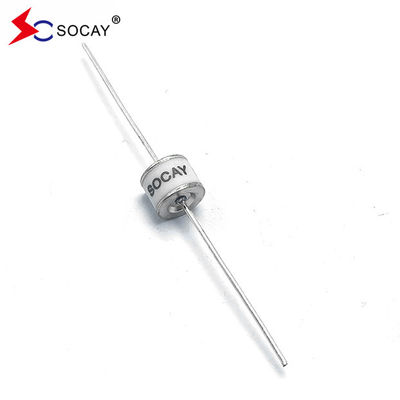

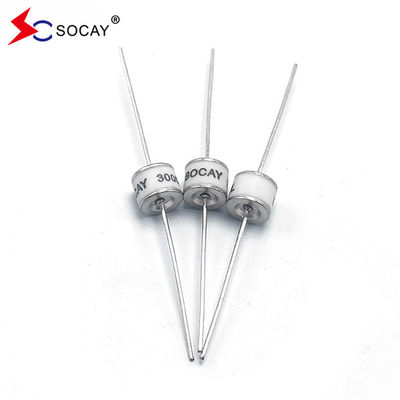

90V±20% 세라믹 가스 방출 튜브 SC2E8-90HL, 통신 SLIC 보호용 축성 납 GDT
데이터 셰이트:SC2E8_v91.1.pdf
| 부문 번호 | 표기 |
DC 스파크 전압 이상 |
최대 충동 스파크-오버 전압 | 최소 단열 저항 | 최대 용량 | 활전압 | 봉사 생활 | ||||
|
명목 충동 방출 전류 |
최대 충동 방출 전류 |
명목 충동 방출 전류 |
충동적 인 생명 | ||||||||
| 100V/S | @100V/μs | @1KV/μs | 1MHz | @ 1A |
@8/20μs ± 5배 |
@8/20μs 1번 |
@50Hz 1초 10번 |
@10/1000μs 300번 |
|||
|
SC2E8-75H SC2E8-75HL SC2E8-75HSMD |
SOCAY 75H |
75V±20% | < 500V | <600V | 1 GΩ (25V) | <1.5pF | ~15V | 20KA | 25KA | 20A | 200A |
|
SC2E8-90H SC2E8-90HL SC2E8-90HSMD |
SOCAY 90H |
90V±20% | < 500V | <600V | 1 GΩ (50V) | <1.5pF | ~15V | 20KA | 25KA | 20A | 200A |
|
SC2E8-150H SC2E8-150HL SC2E8-150HSMD |
SOCAY 150H |
150V±20% | < 500V | <600V | 1 GΩ (50V) | <1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-230H SC2E8-230HL SC2E8-230HSMD |
SOCAY 230H |
230V±20% | <600V | < 700V | 1 GΩ (100V에서) | <1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-250H SC2E8-250HL SC2E8-250HSMD |
SOCAY 250H |
250V±20% | < 700V | < 800V | 1 GΩ (100V에서) | <1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-300H SC2E8-300HL SC2E8-300HSMD |
SOCAY 300H |
300V±20% | < 800V | < 900V | 1 GΩ (100V에서) | <1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-350H SC2E8-350HL SC2E8-350HSMD |
SOCAY 350H |
350V±20% | < 800V | < 900V | 1 GΩ (100V에서) | <1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-420H SC2E8-420HL SC2E8-420HSMD |
SOCAY 420H |
420V±20% | < 900V | < 1000V | 1 GΩ (100V에서) | <1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-470H SC2E8-470HL SC2E8-470HSMD |
SOCAY 470H |
470V±20% | < 900V | < 1000V | 1 GΩ (100V에서) | <1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-600H SC2E8-600HL SC2E8-600HSMD |
SOCAY 600H |
600V±20% | <1100V | < 1200V | 1 GΩ (100V에서) | <1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-800H SC2E8-800HL SC2E8-800HSMD |
SOCAY 800H |
800V±20% | < 1200V | <1400V | 1 GΩ (100V에서) | <1.5pF | ~20V | 20KA | 25KA | 20A | 200A |
|
참고: 1) ITU-T K.12 및 GB/T 9043-2008에 따른 용어 2) 배달 시 AQL 0.65 레벨 II, DIN ISO 2859 |
|||||||||||
응용 프로그램:
통신 장비
CATV 장비
테스트 장비
데이터 라인
전원 공급 장치
통신 SLIC 보호
광대역 장비
ADSL2+를 포함한 ADSL 장비
XDSL 장비
위성 및 CATV 장비
소비자 전자제품
