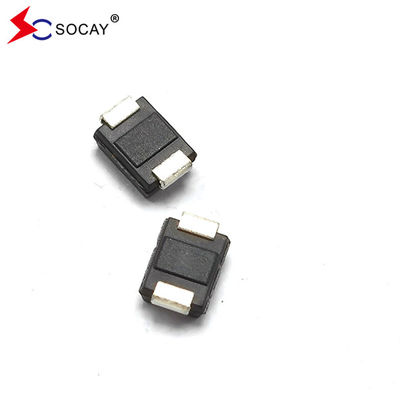

TSS P0080SD @10/700μS, 8KV 티리스터 급류 억제기 저역량 150pF
데이터 셰이트:PXXX0SD_v23101.pdf
| 부문 번호 | 표기 |
VDRM @IDRM=1μA |
VS ① 100V/μS |
난S |
VT @IT=2.2A |
난T | 난H |
C0 2 @1MHz, 2V 편향 |
| V M안쪽. | V M엑스. | mA 최대. | V M엑스. | A M엑스. | mA M안쪽. | pF유형. | ||
| P0080SD | P-8D | 6 | 15 | 800 | 4 | 2.2 | 50 | 150 |
| P0640SD | P06D | 58 | 77 | 800 | 4 | 2.2 | 50 | 150 |
| P0720SD | P07D | 65 | 87 | 800 | 4 | 2.2 | 50 | 150 |
| P0900SD | P09D | 75 | 98 | 800 | 4 | 2.2 | 50 | 140 |
| P1100SD | P11D | 90 | 130 | 800 | 4 | 2.2 | 50 | 110 |
| P1300SD | P13D | 120 | 160 | 800 | 4 | 2.2 | 50 | 100 |
| P1500SD | P15D | 140 | 180 | 800 | 4 | 2.2 | 50 | 90 |
| P1800SD | P18D | 170 | 220 | 800 | 4 | 2.2 | 50 | 90 |
| P2300SD | P23D | 190 | 260 | 800 | 4 | 2.2 | 50 | 80 |
| P2600SD | P26D | 220 | 300 | 800 | 4 | 2.2 | 50 | 70 |
| P3100SD | P31D | 275 | 350 | 800 | 4 | 2.2 | 50 | 60 |
| P3500SD | P35D | 320 | 400 | 800 | 4 | 2.2 | 50 | 60 |
| P3800SD | P38D | 340 | 450 | 800 | 4 | 2.2 | 50 | 60 |
| P4200SD | P42D | 400 | 520 | 800 | 4 | 2.2 | 100 | 40 |
|
참고: 1V는 100KV/s에서 측정된다. 2 상태가 없는 용량은 V로 측정됩니다.DC=2V, VRMS=1V, f=1MHz |
||||||||
설명:
PXXX0SD 시리즈는 모덤, 라인 카드, CPE 및 DSL와 같은 광대역 장비를 초전압 트랜지이언트로부터 보호하도록 설계되었습니다.
이 시리즈는 장비가 글로벌 규제 표준을 준수 할 수 있도록 해주는 표면 장착 솔루션을 제공합니다.
특징:
|
u 저전압 초과 u 낮은 전압 u 한계 내에서 여러 번 발생하는 급증 사건 후에 급증 능력을 저하시키지 않습니다. u 등급을 초과할 때 단회로 고장 u 낮은 용량 |
적용 가능한 글로벌 표준:
|
u TIA-968-A u ITU K.20/21 향상된 수준 u ITU K.20/21 기본 수준 u GR 1089 인터 빌딩 u GR 1089 인터 빌딩 u IEC 6100-4-5 u YD/T 1082 u YD/T 993 u YD/T 950 |
| 시리즈 | 210μS1 | 8/20μS1 | 10/160μS1 | 10/560μS1 | 10/1000μS1 | 5/310μS1 |
난TSM 50/60 Hz |
di/dt | |
| 210μS2 | 1.2/50μS2 | 10/160μS2 | 10/560μS2 | 10/1000μS2 | 10/700μS2 | ||||
| 잠깐만요 | 잠깐만요 | 잠깐만요 | 잠깐만요 | 잠깐만요 | A분 | 잠깐만요 | Amps/μs 최대 | ||
| D | 800 | 700 | -- | -- | 200 | 200 | 70 | 500 | |
|
참고:
|
- 최고 펄스 전류 등급 (IPP) 는 반복적이며 제품의 수명 동안 보장됩니다. - 내가PP-40oC에서 +85oC까지의 온도 범위에서 적용되는 등급 - 장치가 처음에는 -40°C < T의 열 평형 상태에서 있어야 합니다.J< + 150°C
|
||||||||
| 부문 번호 | 구성 요소 패키지 | 양 | 포장 옵션 | 포장 사양 | |
| Pxxx0SD | DO-214AA | 3000 | 테이프 & 릴 -12mm/13′′ 테이프 | EIA -481 - D |
