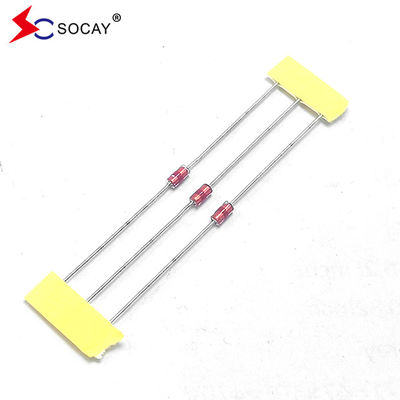

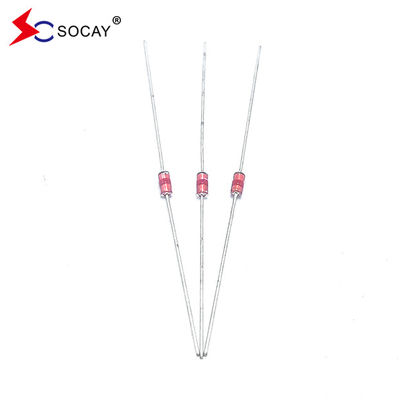

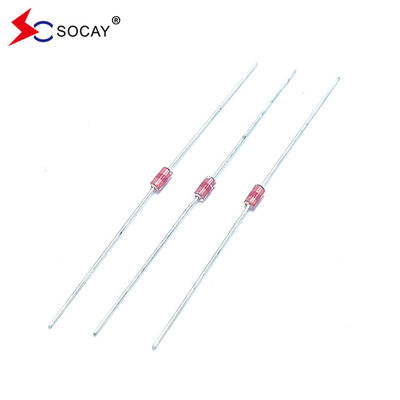

축성 납 불꽃 틈 보호기 (SPG) SCA-141N Vs 140 ((98~182) V 1.0pF @ 8 / 20μS 500A
데이터 셰이트:SCA_v22041.pdf
설명
SPG와 같은 가스 배열 튜브, 유리 포장을 사용, 그것의 주요 특징은: 작은 부피, 작은 전극 용량, 높은 단열 저항, 고장 전압 선택 범위,느린 반응 속도 (높은 잔류 전압).
| 부분번호 |
DC 스파크 오버 전압 Vs(V) |
최소 단열 저항력 IR (OHM) / DC |
최대 용량 1KHZ-6Vmax C (pF) |
급증C임대료 용량 8/20 μS |
물결 생명 테스트 |
| SCA-141N | 140 ((98~182) | 100M / 50V | 1.0 | 500A | 10KV / 100A, >200T |
| SCA-201M | 200 ((160~240) | 100M /100V | 1.0 | 500A | 10KV / 100A, >200T |
| SCA-301M | 300 ((240~360) | 100M /100V | 1.0 | 500A | 10KV / 100A, >200T |
| SCA-401M | 400 ((320~480) | 100M / 250V | 1.0 | 500A | 10KV / 100A, >200T |
| SCA-501M | 500 ((400~600) | 100M / 250V | 1.0 | 500A | 10KV / 100A, >200T |
| SCA-601M | 600 ((480~720) | 100M / 250V | 1.0 | 500A | 10KV / 100A, >200T |
| SCA-102M | 1000 ((800~1200) | 100M / 500V | 1.0 | 500A | 10KV / 100A, >200T |
특징:
|
u 클램핑 전압 전 누출 전류가 약 0 u 켜고 끄는 상태에서 더 적은 붕괴 u 반복된 번개 타격을 견딜 수 있는 높은 능력 u 낮은 전극 용량 (≤1.0pF) 및 높은 고립 (≥100MΩ). RoHS 준수 u 양방향 대칭 u 온도, 습도 및 가벼움에 민감하지 않습니다. u 작업 온도: -45°C ~ +85°C u 보관 온도: -45°C ~ +85°C u J-STD-020에 따라 MSL 레벨 1을 충족합니다. |
작동 원칙
병행적으로 회로에서 장치가 작동하지 않을 때 저항 값이 높습니다 (GΩ), 낮은 동등 용량은 개방 회로로 간주 될 수 있으며 회로에 거의 영향을 미치지 않습니다.비정상적인 맥박이 있을 때, 내부 저항은 작동 전압 값에 도달 한 후 즉시 떨어지고 전류는 즉시 방출됩니다. 비정상적인 높은 전압이 사라지면,높은 저항 상태로 돌아갑니다., 회로는 정상적으로 작동합니다.
응용 프로그램:
모든 종류의 전력 제품,
격리기, 인버터, 의료 장비
485 변환기, 통신 제품,
보안 제품
| 부분번호 | 색상 코드1 | 색상 코드2 | 색상 코드3 |
| SCA-141N | 노란색 | 검은색 | - |
| SCA-201M | 빨간색 | - | - |
| SCA-301M | 오렌지 | - | - |
| SCA-401M | 노란색 | - | - |
| SCA-501M | 녹색 | - | - |
| SCA-601M | 파란색 | - | - |
| SCA-102M | 검은색 | - | - |
수동 용접
용접철 온도: 350±5°C
가열시간: 최대 3초
