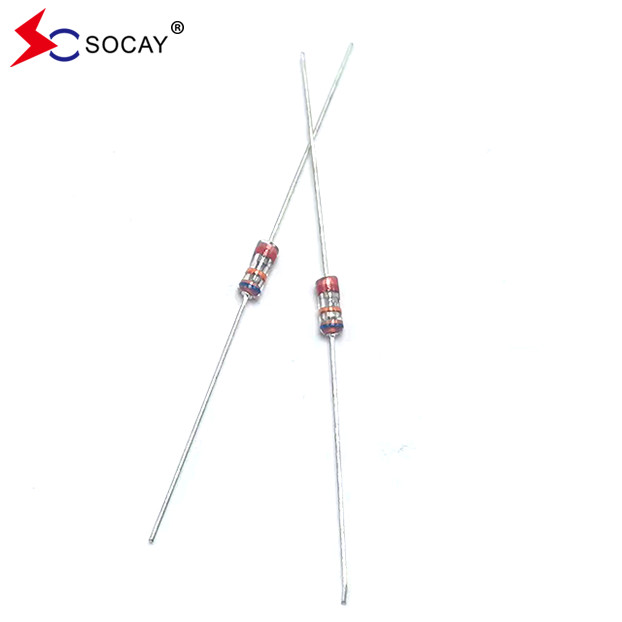

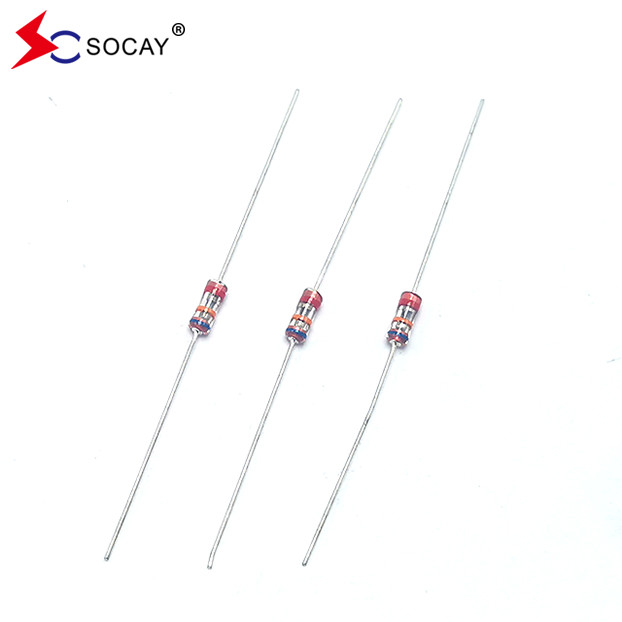

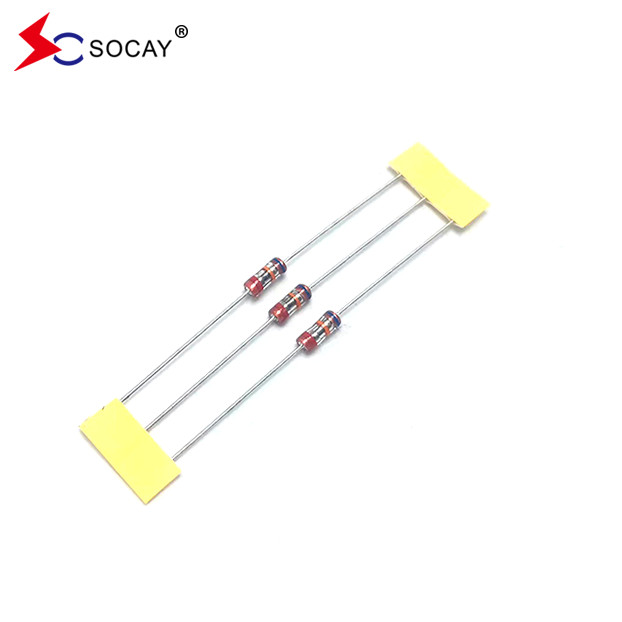

SOCAY SCBE 시리즈 유리 배열관 SCBE-141N SPG 140VS 낮은 전극 용량 (≤1.0pF)
데이터 셰이트:SCBE_v22041.pdf
| 부분번호 |
DC 스파크 오버 전압 Vs(V) |
최소 단열 저항력 IR (OHM) / DC |
최대 용량 1KHZ-6Vmax C (pF) |
급증C임대료 용량 8/20 μS |
물결 생명 테스트 |
| SCBE-141N | 140 ((98~182) | 100M / 50V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCBE-201M | 200 ((160~240) | 100M /100V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCBE-251M | 250 ((200~300) | 100M /100V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCBE-301M | 300 ((240~360) | 100M /100V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCBE-401M | 400 ((320~480) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCBE-501M | 500 ((400~600) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCBE-601M | 600 ((480~720) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCBE-102M | 1000 ((800~1200) | 100M / 500V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCBE-122M | 1200 ((960~1440) | 100M / 500V | 1.0 | 1000A | 10KV / 150A, >200T |
특징:
|
u 클램핑 전압 전 누출 전류가 약 0 u 켜고 끄는 상태에서 더 적은 붕괴 u 반복된 번개 타격을 견딜 수 있는 높은 능력 u 낮은 전극 용량 (≤1.0pF) 및 높은 고립 (≥100MΩ). RoHS 준수 u 양방향 대칭 u 온도, 습도 및 가벼움에 민감하지 않습니다. u 작업 온도: -45°C ~ +125 °C u 보관 온도: -45°C ~ +125 °C u J-STD-020에 따라 MSL 레벨 1을 충족합니다. |
응용 프로그램:
|
u 전원 공급 장치 u 모터 스파크 제거 u 릴레이 스위치 스파크 흡수 u 데이터 라인 펄스 보호 UL497A 및 UL497B를 준수해야하는 전자 장치 u 전화/팩스/모덤 u 고주파 신호 송신기/ 수신기 u 위성 안테나 u 라디오 증폭기 u 경보 시스템 u 모니터/TV에 있는 카토드선 튜브 |
| 부분번호 | 색상 코드1 | 색상 코드2 | 색상 코드3 |
| SCBE-141N | 갈색 | 빨간색 | 흰색 |
| SCBE-201M | 빨간색 | 오렌지 | 파란색 |
| SCBE-251M | 빨간색 | 오렌지 | 녹색 |
| SCBE-301M | 오렌지 | 빨간색 | 흰색 |
| SCBE-401M | 노란색 | 검은색 | 갈색 |
| SCBE-501M | 녹색 | 노란색 | 오렌지 |
| SCBE-601M | 파란색 | 빨간색 | 노란색 |
| SCBE-102M | 검은색 | 오렌지 | 빨간색 |
| SCBE-122M | 검은색 | 빨간색 | 오렌지 |
수동 용접
용접철 온도: 350±5°C
가열시간: 최대 3초
용접에 대한 일반적인 관심
청소
초음파 청소를 사용 하 여, 보드 울림 경우 출력 전력이 너무 높습니다. 이 진동은 균열 또는 종말의 집착 감소로 이어질 수 있기 때문에,아래의 조건을 사용하도록 권장합니다.:
주파수: 최대 40kHz
출력 전력: 20W/리터
청소시간: 최대 5분
