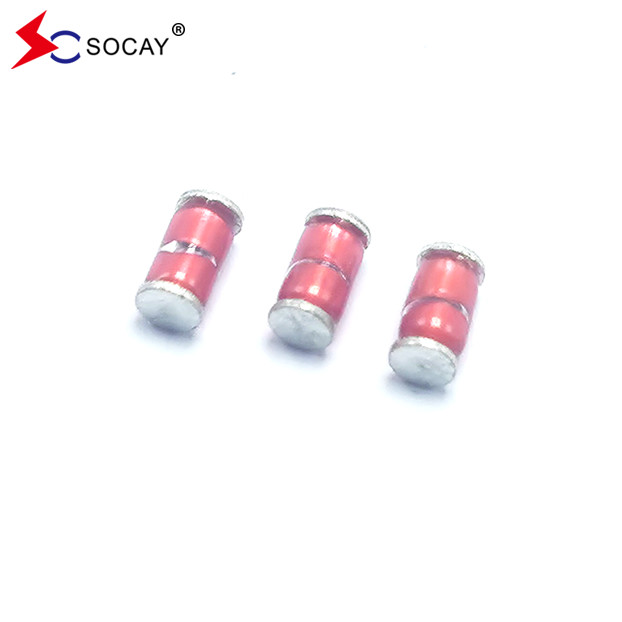

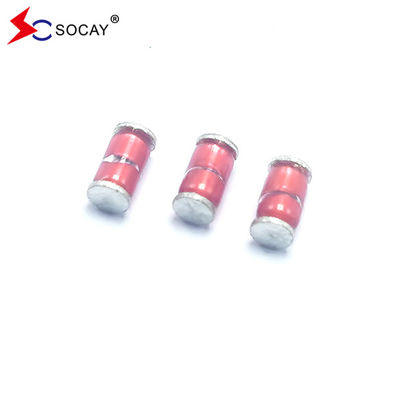

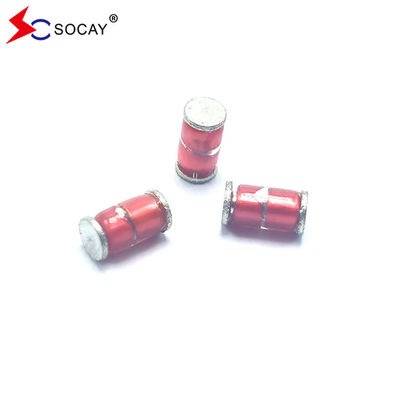

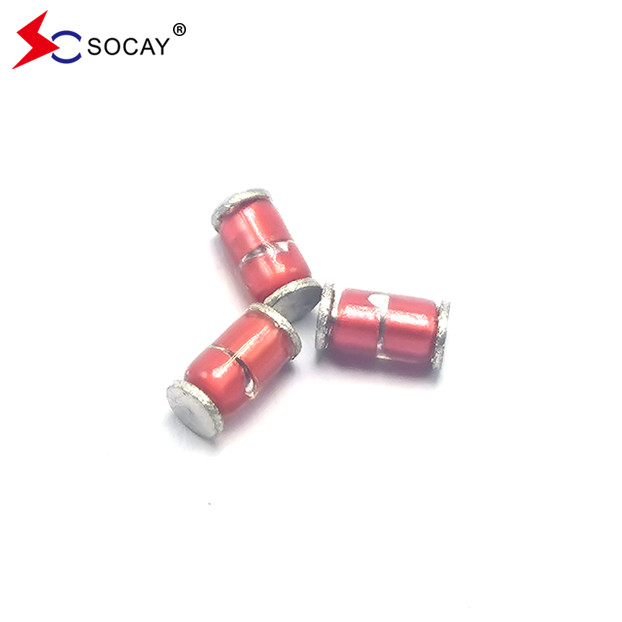

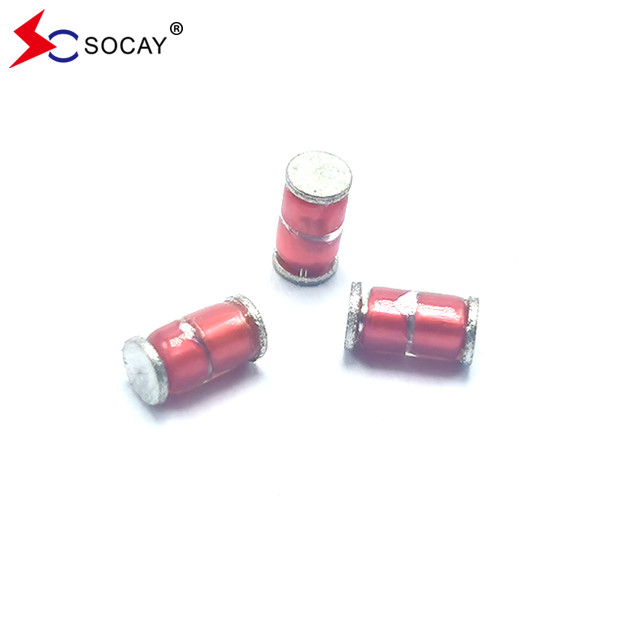

SOCAY SCB-141N-SMD SMD 스파크 간격 보호기 (SPG) 1000A @8/20μS IR/DC 100M/50V
데이터 셰이트:SCB-SMD_v22041.pdf
| 부분번호 |
DC 스파크 오버 전압 Vs(V) |
최소 단열 저항력 IR (OHM) / DC |
최대 용량 1KHZ-6Vmax C (pF) |
급증C임대료 용량 8/20 μS |
물결 생명 테스트 |
| SCB-141N-SMD | 140 ((98~182) | 100M / 50V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-181N-SMD | 180 ((126~234) | 100M / 50V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-201M-SMD | 200 ((160~240) | 100M /100V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-301M-SMD | 300 ((240~360) | 100M /100V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-401M-SMD | 400 ((320~480) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, >200T |
| SCB-501M-SMD | 500 ((400~600) | 100M / 250V | 1.0 | 1000A | 10KV / 150A, >200T |
I.선택 방법/모델 이름
1고객의 작동 전압, 제품, 애플리케이션 포트, 보호 수준을 알기 위해
2"최저 DC 정전전압> 정상 DC 작동전압의 1.2배"
3"기기의 패키지, 크기 및 흐름 속도는 적용 포트 및 보호 수준에 따라 선택합니다.
응용 프로그램:
모든 종류의 전력 제품, 격리기, 인버터, 의료 장비, 485 변환기, 통신 제품, 보안 제품.
| 부문 | 시험 방법 | 표준 |
| 동전 스파크 오버 전압 | 적용된 DC 전압을 점차 증가시킴으로써 시작 방출 전압 (Vs) 을 측정합니다. 시험 전류는 최대 0.5mA입니다. DC 전압은 100V/s ((Vs<1000V) 또는 500V/s ((Vs≥1000V) 내에서 상승합니다. |
변동율 ±30% 단열 저항과 용량, 정형 사양에 맞습니다. |
| 단열 저항 | 정규 전압에서 터미널을 가로 질러 단열 저항을 측정하지만 테스트 전압은 DC 스파크 오버 전압을 초과하지 않습니다. | |
| 용량 | 전자기역량을 측정하여 단말기 사이에 6V 이하 (1KHz에서) 의 전압을 가한다. | |
| 정적 생명 | 1500pf 콘덴서와 함께 10KV는 2KΩ 저항을 통해 200번 10초 간격으로 방출됩니다. |
△Vs/Vs≤30% 다른 항목의 특성은 지정된 값에 해당해야 합니다. |
|
전류 용량 |
1.2/50μs & 8/20μs, 1000A, 저항 (1~2 Ω) 으로 전기적으로 연결하여, ±5번, 각 시간 간격 60초. 그 후 외관 표면을 시각적으로 검사한다. | 균열도 없고 실패도 없습니다. |
| 냉동 저항 | -40°C/1000 HRS 및 정상 온도/2 HRS의 측정 | 특징은 정형 사양에 맞습니다 |
| 열 저항성 | 125°C /1000 HRS 및 정상 온도/2 HRS의 측정 | |
| 습도 저항성 | 습도 90~95°C (~45°C) /1000 HRS 및 정상 온도/2 HRS의 측정 | |
| 온도주기 | -40°C /30min →정상, temp/2min →125°C/30min 10번 반복, 정상적인 temp/2 HRS 이후 측정. | |
| 용접 능력 | 플럭스를 적용하고 몸에서 1.5mm까지의 지점까지 3초 동안 230±5°C의 녹은 용매에 몰입합니다. 용매 부착 여부를 확인하십시오. | 납 유선은 균등하게 용접에 의해 덮여 있습니다 |
| 용접 열 | 납 유선이 몸에서 1.5mm의 지점까지 10초 동안 260±5°C 용매에 담겨있는 후에 측정 | 등급 스펙에 부합합니다. |
| 당기 힘 | 10초 동안 0.5kg 부하를 가집니다. | 납은 찢어질 수 없습니다 |
| 굽기 힘 | 0.25 로드 아래에서 몸에서 2mm의 지점에서 납선을 구부리고 원래 지점으로 돌아갑니다. 1번 반복합니다. |
