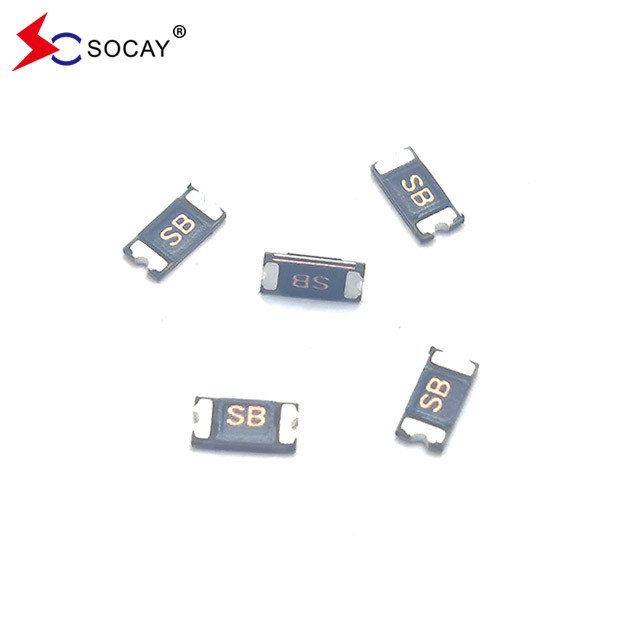

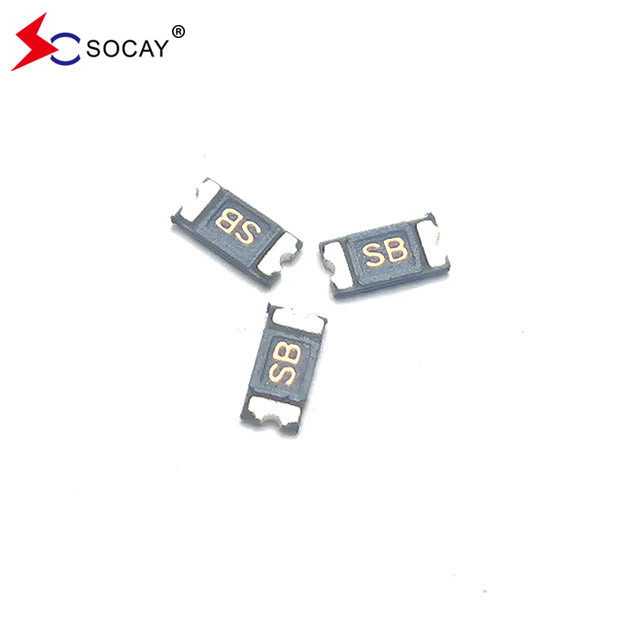

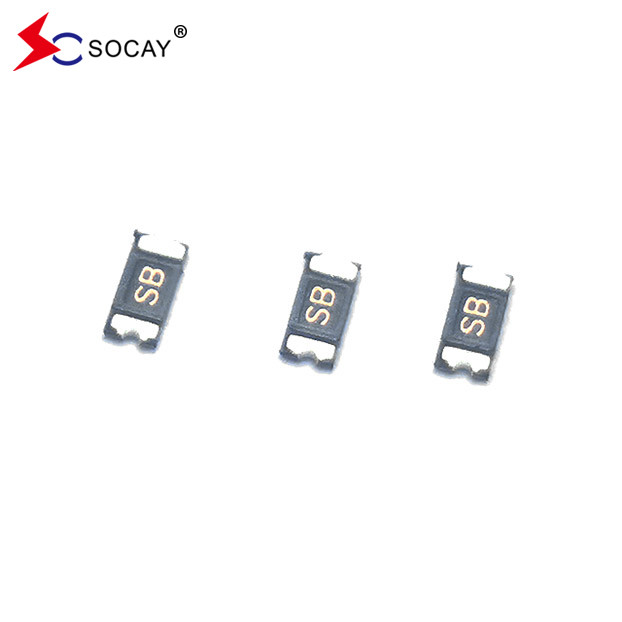

원본 공장 공급품 24V 재설정 가능한 피지 PPTC SCF035-24-1206RB SMD1206 패키지 Imax 100A
데이터 셰이트:SCF1206RB 시리즈_v22071.pdf
| 부문 번호 | 전류를 유지 | 트립 현재 | 가등전압 | 최대 전류 | 전형적 인 힘 |
최대 시간 트립 |
저항력 | ||
| 난기다려(A) | 난여행(A) |
V최대 (Vdc) |
난최대 (A) |
P이봐요. (W) |
전류 (A) |
시간 (세크.) |
R분 (Ω) |
R1max (Ω) |
|
| SCF005-1206RB | 0.05 | 0.15 | 60.0 | 100 | 0.4 | 0.25 | 1.50 | 3.600 | 50.00 |
| SCF010-1206RB | 0.10 | 0.25 | 60.0 | 100 | 0.4 | 0.50 | 1.00 | 1.600 | 15.00 |
| SCF012-1206RB | 0.12 | 0.29 | 30.0 | 100 | 0.4 | 1.00 | 0.20 | 1.350 | 12.00 |
| SCF016-1206RB | 0.16 | 0.37 | 30.0 | 100 | 0.4 | 1.00 | 0.30 | 1.000 | 6.000 |
| SCF020-1206RB | 0.20 | 0.46 | 24.0 | 100 | 0.6 | 8.00 | 0.08 | 0.350 | 3.500 |
| SCF020-30-1206RB | 0.20 | 0.46 | 30.0 | 100 | 0.6 | 8.00 | 0.08 | 0.350 | 3.500 |
| SCF025-24-1206RB | 0.25 | 0.50 | 24.0 | 100 | 0.6 | 8.00 | 0.08 | 0.350 | 2.700 |
| SCF025-1206RB | 0.25 | 0.50 | 16.0 | 100 | 0.6 | 8.00 | 0.08 | 0.350 | 2.700 |
| SCF030-1206RB | 0.30 | 0.65 | 16.0 | 100 | 0.6 | 8.00 | 0.10 | 0.250 | 2.000 |
| SCF035-1206RB | 0.35 | 0.75 | 16.0 | 100 | 0.6 | 8.00 | 0.10 | 0.250 | 1.300 |
| SCF035-24-1206RB | 0.35 | 0.75 | 24.0 | 100 | 0.6 | 8.00 | 0.10 | 0.250 | 1.400 |
| SCF035-30-1206RB | 0.35 | 0.75 | 30.0 | 100 | 0.6 | 8.00 | 0.10 | 0.250 | 1.400 |
| SCF050-1206RB | 0.50 | 1.00 | 6.0 | 100 | 0.6 | 8.00 | 0.10 | 0.150 | 0.700 |
| SCF050-13.2-1206RB | 0.50 | 1.00 | 13.2 | 100 | 0.6 | 8.00 | 0.10 | 0.150 | 0.700 |
| SCF050-16-1206RB | 0.50 | 1.00 | 16.0 | 100 | 0.6 | 8.00 | 0.10 | 0.150 | 1.000 |
| SCF050-24-1206RB | 0.50 | 1.00 | 24.0 | 100 | 0.6 | 8.00 | 0.10 | 0.150 | 0.750 |
| SCF075-1206RB | 0.75 | 1.50 | 6.0 | 100 | 0.6 | 8.00 | 0.20 | 0.090 | 0.500 |
| SCF075-13.2-1206RB | 0.75 | 1.50 | 13.2 | 100 | 0.6 | 8.00 | 0.20 | 0.090 | 0.500 |
| SCF075-16-1206RB | 0.75 | 1.50 | 16.0 | 100 | 0.6 | 8.00 | 0.20 | 0.090 | 0.500 |
| SCF100-1206RB | 1.00 | 1.80 | 6.0 | 100 | 0.6 | 8.00 | 0.30 | 0.055 | 0.270 |
| SCF100-13.2-1206RB | 1.00 | 1.80 | 13.2 | 100 | 0.6 | 8.00 | 0.30 | 0.055 | 0.270 |
| SCF110-1206RB | 1.10 | 1.80 | 8.0 | 100 | 0.6 | 8.00 | 0.30 | 0.050 | 0.230 |
| SCF110-16-1206RB | 1.10 | 1.80 | 16 | 100 | 0.6 | 8.00 | 0.30 | 0.050 | 0.260 |
| SCF150-1206RB | 1.50 | 3.00 | 6.0 | 100 | 0.8 | 8.00 | 1.00 | 0.040 | 0.130 |
| SCF150-12-1206RB | 1.50 | 3.00 | 12.0 | 40 | 0.6 | 8.00 | 1.00 | 0.040 | 0.130 |
| SCF200-1206RB | 2.00 | 3.50 | 6.0 | 100 | 0.8 | 8.00 | 1.00 | 0.018 | 0.080 |
|
난 기다려최대 전류 장치가 25에서 작동하지 않습니다°C아직 공기가 있어요 난 여행= 트립 전류. 장치가 항상 25에서 트립 할 최소 전류°C아직 공기가 있어요 V 최대= 최대 작동 전압 장치가 고량 전류 (Imax) 에서 손상을 입지 않고 견딜 수 있습니다. 난 최대= 최대 파동 전류 장치가 고등전압 (Vmax) 에서 손상없이 견딜 수 있습니다. P d유형= 장치가 작동 상태에서 25에서 최대 전력 소모°C정압의 정지 공기 환경 R 분= 25에서 터트리기 전 장치의 최소 저항°C. R 1max= 최대 장치 저항은 재흐름 한 시간 후에 측정됩니다. |
|||||||||
특징:
|
u RoHS 준수 및 알로겐 무료 u 더 빠른 발동, 1206 차원, 표면 설치, 고체 상태 u 운영 전류: 0.05A ~ 2.00A u 최대 전압: 6V ~ 60Vdc u 작동 온도: -40°C ~ + 85°C
|
| 테스트항목 | 시험 조건 | 받아들여 / 거절 기준 |
| 저항력 | 정지된 공기 @ 25°C | R분≤R≤R1최대 |
| 여행 할 때 | 정해진 전류, V최대, 25°C | T≤ 최대 이동 시간 |
| 유지 전류 | 30분, 1시H | 여행은 안돼 |
| 여행 주기 생활 | V최대, 난최대, 100사이클 | 불타거나 불타는 것이 없습니다 |
| 여행 에 대한 인내 | V최대1시간 | 불타거나 불타는 것이 없습니다 |
| 테스트항목 | 시험 조건 | 저항 변화 |
| 수동적 인 노화 | 85°C, 1000시간 | ±10% |
| 습성 노화 | 85°C/85%RH.100시간 | ± 5% |
| 열 충격 |
MIL-STD-202, 방법 107G +85°C/-40°C, 20번 |
±33%의 전형적인 저항 변화 |
| 용매 저항성 | MIL-STD-202, 방법 215 | 변함이 없습니다. |
| 진동 | ML-STD-883C, 시험 조건 A | 변함이 없습니다. |
| 모델 | 최대 주변 작동 온도 (°C) | ||||||||
| -40 | - 20 | 0 | 25 | 40 | 50 | 60 | 70 | 85 | |
| SCF005-1206RB | 0.09 | 0.08 | 0.06 | 0.05 | 0.04 | 0.036 | 0.033 | 0.029 | 0.02 |
| SCF010-1206RB | 0.18 | 0.16 | 0.12 | 0.10 | 0.08 | 0.072 | 0.066 | 0.058 | 0.04 |
| SCF012-1206RB | 0.216 | 0.192 | 0.144 | 0.120 | 0.096 | 0.086 | 0.079 | 0.070 | 0.048 |
| SCF016-1206RB | 0.288 | 0.256 | 0.192 | 0.160 | 0.128 | 0.115 | 0.106 | 0.093 | 0.064 |
| SCF020-1206RB | 0.31 | 0.26 | 0.22 | 0.20 | 0.18 | 0.16 | 0.15 | 0.13 | 0.07 |
| SCF020-30-1206RB | 0.31 | 0.26 | 0.22 | 0.20 | 0.18 | 0.16 | 0.15 | 0.13 | 0.07 |
| SCF025-24-1206RB | 0.37 | 0.33 | 0.29 | 0.25 | 0.22 | 0.20 | 0.17 | 0.15 | 0.12 |
| SCF025-1206RB | 0.37 | 0.33 | 0.29 | 0.25 | 0.22 | 0.20 | 0.17 | 0.15 | 0.12 |
| SCF030-1206RB | 0.444 | 0.396 | 0.348 | 0.30 | 0.264 | 0.24 | 0.204 | 0.18 | 0.144 |
| SCF035-1206RB | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.27 | 0.24 | 0.21 | 0.15 |
| SCF035-24-1206RB | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.27 | 0.24 | 0.21 | 0.15 |
| SCF035-30-1206RB | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.27 | 0.24 | 0.21 | 0.15 |
| SCF050-1206RB | 0.71 | 0.64 | 0.57 | 0.50 | 0.42 | 0.39 | 0.35 | 0.31 | 0.25 |
| SCF050-13.2-1206RB | 0.71 | 0.64 | 0.57 | 0.50 | 0.42 | 0.39 | 0.35 | 0.31 | 0.25 |
| SCF050-16-1206RB | 0.71 | 0.64 | 0.57 | 0.50 | 0.42 | 0.39 | 0.35 | 0.31 | 0.25 |
| SCF050-24-1206RB | 0.639 | 0.576 | 0.513 | 0.50 | 0.378 | 0.351 | 0.315 | 0.279 | 0.225 |
| SCF075-1206RB | 1.14 | 1.01 | 0.88 | 0.75 | 0.65 | 0.59 | 0.54 | 0.49 | 0.41 |
| SCF075-13.2-1206RB | 1.14 | 1.01 | 0.88 | 0.75 | 0.65 | 0.59 | 0.54 | 0.49 | 0.41 |
| SCF075-16-1206RB | 1.14 | 1.01 | 0.88 | 0.75 | 0.65 | 0.59 | 0.54 | 0.49 | 0.41 |
| SCF100-1206RB | 1.45 | 1.31 | 1.15 | 1.00 | 0.84 | 0.77 | 0.69 | 0.61 | 0.48 |
| SCF100-13.2-1206RB | 1.305 | 1.179 | 1.035 | 1.00 | 0.756 | 0.693 | 0.621 | 0.549 | 0.432 |
| SCF110-1206RB | 1.595 | 1.441 | 1.265 | 1.10 | 0.924 | 0.847 | 0.759 | 0.671 | 0.528 |
| SCF110-16-1206RB | 1.595 | 1.441 | 1.265 | 1.10 | 0.924 | 0.847 | 0.759 | 0.671 | 0.528 |
| SCF150-1206RB | 2.18 | 1.94 | 1.72 | 1.50 | 1.28 | 1.17 | 1.06 | 0.96 | 0.77 |
| SCF150-12-1206RB | 2.18 | 1.94 | 1.72 | 1.50 | 1.28 | 1.17 | 1.06 | 0.96 | 0.77 |
| SCF200-1206RB | 2.60 | 2.44 | 2.35 | 2.00 | 1.78 | 1.67 | 1.50 | 1.45 | 1.10 |
| 부문 번호 | 양 | 부문 번호 | 양 |
| SCF005-1206RB | 3500 PCS | SCF050-24-1206RB | 3500 PCS |
| SCF010-1206RB | 3500 PCS | SCF075-1206RB | 5000 PCS |
| SCF012-1206RB | 3500 PCS | SCF075-13.2-1206RB | 5000 PCS |
| SCF016-1206RB | 5000 PCS | SCF075-16-1206RB | 3500 PCS |
| SCF020-1206RB | 5000 PCS | SCF100-1206RB | 5000 PCS |
| SCF020-30-1206RB | 5000 PCS | SCF100-13.2-1206RB | 3500 PCS |
| SCF025-1206RB | 5000 PCS | SCF110-1206RB | 5000 PCS |
| SCF025-24-1206RB | 5000 PCS | SCF110-16-1206RB | 3500 PCS |
| SCF030-1206RB | 5000 PCS | SCF150-1206RB | 3500 PCS |
| SCF035-1206RB | 5000 PCS | SCF150-12-1206RB | 3500 PCS |
| SCF035-24-1206RB | 3500 PCS | SCF200-1206RB | 3500 PCS |
| SCF035-30-1206RB | 3500 PCS | -- | -- |
| SCF050-1206RB | 5000 PCS | -- | -- |
| SCF050-13.2-1206RB | 5000 PCS | -- | -- |
| SCF050-16-1206RB | 5000 PCS | -- | -- |
