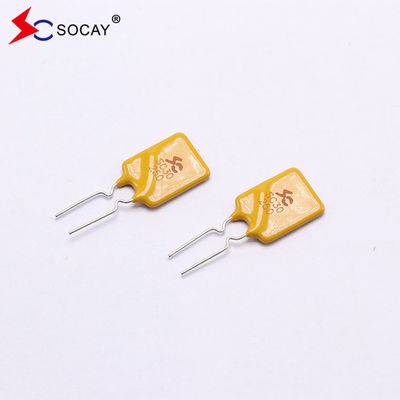

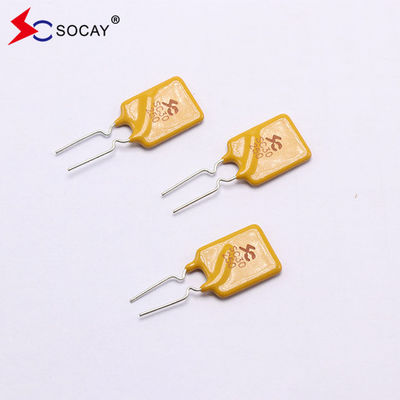

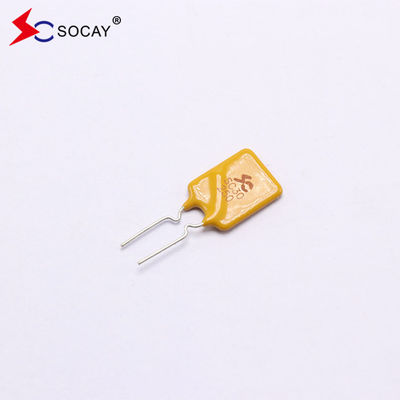

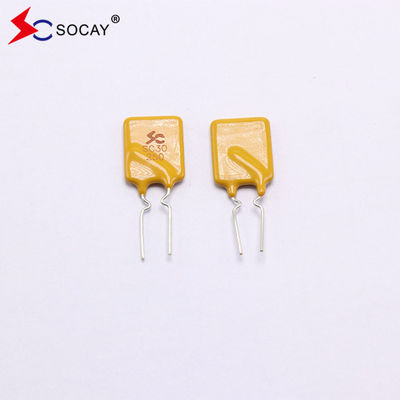

SC30-250SW0D 2.5A PPTC 재설정 가능한 피지 최대 전압 30Vdc UL94V-0 요구 사항을 충족합니다
데이터 셰이트:SC30-250SW0D_v962.pdf
전기 매개 변수:
| 부문 번호 | A를 유지합니다. | I 여행 (A) |
Vmax (Vdc) |
최대 (A) |
Pdtyp (W) |
최대 시간 트립 |
저항력 | |||
|
전류 (A) |
시간 (S) |
R 분 (Ω) |
R 최대 (Ω) |
R1max (Ω) |
||||||
| SC16-600SZ0D | 6.00 | 12.00 | 16 | 40 | 2.80 | 30.0 | 5.8 | 0.010 | 0.020 | 0.035 |
|
|
||||||||||
전체 데이터 시트 또는 더 많은 정보가 필요한 경우 저희에게 연락하십시오.
재설정 가능한 안전 장치의 제품 특징:
폴리머 재설정 퓨즈와 일반 퓨즈의 가장 명백한 차이점은 재설정 퓨즈의 특성입니다. 둘 다 과류 보호를 제공할 수 있지만,폴리머 재설정 퓨즈는 과도한 전류 보호 기능을 여러 번 제공 할 수 있지만 일반 퓨즈는 회로가 올바르게 작동하려면 터지면 교체해야합니다.과열 및 과 습한 환경에서는, 폴리머 재설정 가능한 피지스의 일부 특성이 손상될 수 있습니다.폴리머 재설정 가능한 피지의 수명은 무제한으로 간주 될 수 있습니다..
재설정 가능한 피지 선택:
PPTC를 선택할 때 일반적으로 다음 원칙을 준수해야 하며, 적절한 모델은 라인의 최대 작동 전압 V를 기준으로 선택해야 합니다.정상 작동 전류 I, 결함 전류 IF 및 최대 주변 온도 TMAX. 최대 작동 주변 온도 TMAX에서 다음을 충족해야합니다.
1유지 전류 IH의 선택: 유지 전류 IH는 운영 전류 I보다 약간 더 크다.
2결함 전류 IF의 선택: 결함 전류 IF는 트리거 전류 IT보다 크고 최대 전류 Imax보다 작아야 합니다.
3최대 전압 Vmax: 최대 전압 Vmax는 라인 작동 전압보다 크다. PPTC를 선택할 때 작동 온도를 고려하고 낮춰야합니다.
온도 리레이팅 차트 ∙ I기다려(A):
| 환경 작동 온도 | -40°C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| % 감소 | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
시험 절차 및 요구 사항:
| 테스트 | 시험 조건 | 수용/이겨내기 기준 |
| 저항력 | 정지된 공기 @ 25±2°C | Rmin≤R≤Rmax |
| 전류를 유지 | 60분, 대기중, 조용한 공기 중 @25±2°C | 여행은 안돼 |
| 여행 할 때 | 정해진 전류, Vmax, @25±2°C | T≤ 최대 이동 시간 |
| 여행 주기 생활 | Vmax, Imax, 100 회로 | 불타거나 불타는 것이 없습니다 |
| 여행 에 대한 인내 | Vmax, 24시간 | 불타거나 불타는 것이 없습니다 |
물리적 사양:
| 납 물질 |
0.03-1.85A 금속 접착된 구리 접착제 2.50-5.00A 금속 접착 구리 |
| 용접 특성 | MIL-STD-202, 방법 208E에 따른 용접 능력 |
| 단열물질 | 가열된 불 retardant 에포시 폴리머는 UL 94V-0 요구 사항을 충족합니다. |
| 기기 표기 | 표기: ‧SC‧, 전압, 평준 전류 |
포장량:
| 부문 번호 | 양 (PC/레일) |
| SC30-250SW0D | 1000 |
적용
디지털 제품, 카메라, 휴대폰, 사진 프레임, 제어판, 장난감, LCD, 전원 공급 장치,
통신 장비, 보안 제품, 오디오, 변환기. 거의 모든 저전압 전원 공급 제품 및 번개 보호 패키지 등에 사용됩니다.
