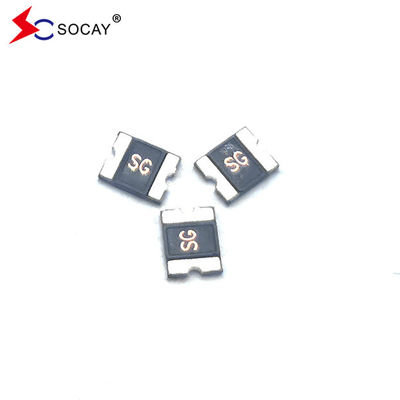

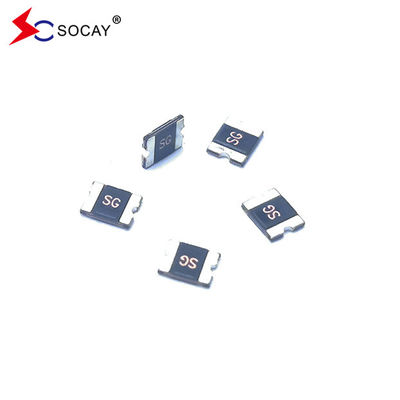

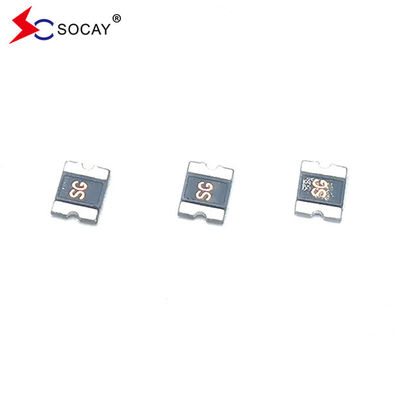

SMD 재설정 가능한 PPTC SCF050-1210RB 유지 전류 0.5A 등급 전압 16Vmax 0.6W 전형적인 전력
데이터 셰이트:SCF1210RB 시리즈_v23051.pdf
| 부문 번호 | 전류를 유지 | 트립 현재 | 가등전압 | 최대 전류 | 전형적 인 힘 |
최대 시간 트립 |
저항력 | ||
| 난기다려(A) | 난여행(A) |
V최대 (Vdc) |
난최대 (A) |
P이봐요. (W) |
전류 (A) |
시간 (세크.) |
R분 (Ω) |
R1max (Ω) |
|
| SCF005-1210RB | 0.05 | 0.15 | 60.0 | 100 | 0.6 | 0.25 | 1.50 | 2.800 | 50.00 |
| SCF010-1210RB | 0.10 | 0.30 | 60.0 | 100 | 0.6 | 0.50 | 0.60 | 0.800 | 15.00 |
| SCF020-1210RB | 0.20 | 0.40 | 30.0 | 100 | 0.6 | 8.0 | 0.02 | 0.400 | 5.000 |
| SCF035-1210RB | 0.35 | 0.75 | 16.0 | 100 | 0.6 | 8.0 | 0.20 | 0.200 | 1.300 |
| SCF035-30-1210RB | 0.35 | 0.75 | 30.0 | 100 | 0.6 | 8.0 | 0.20 | 0.200 | 1.300 |
| SCF050-1210RB | 0.50 | 1.00 | 16.0 | 100 | 0.6 | 8.0 | 0.10 | 0.180 | 0.900 |
| SCF075-1210RB | 0.75 | 1.50 | 6.0 | 100 | 0.6 | 8.0 | 0.10 | 0.070 | 0.400 |
| SCF075-24-1210RB | 0.75 | 1.50 | 24.0 | 100 | 0.6 | 8.0 | 0.10 | 0.070 | 0.450 |
| SCF110-1210RB | 1.10 | 2.20 | 6.0 | 100 | 0.6 | 8.0 | 0.30 | 0.050 | 0.210 |
| SCF110-16-1210RB | 1.10 | 2.20 | 16.0 | 100 | 0.8 | 8.0 | 0.30 | 0.050 | 0.250 |
| SCF150-1210RB | 1.50 | 3.00 | 6.0 | 100 | 0.8 | 8.0 | 0.50 | 0.030 | 0.110 |
| SCF150-16-1210RB | 1.50 | 3.00 | 16.0 | 100 | 0.6 | 8.0 | 0.50 | 0.030 | 0.160 |
| SCF175-1210RB | 1.75 | 3.50 | 6.0 | 100 | 0.8 | 8.0 | 0.60 | 0.020 | 0.080 |
| SCF200-1210RB | 2.00 | 4.00 | 6.0 | 100 | 0.8 | 8.0 | 1.00 | 0.015 | 0.070 |
|
난 기다려최대 전류 장치가 25에서 작동하지 않습니다°C아직 공기가 있어요 난 여행= 트립 전류. 장치가 항상 25에서 트립 할 최소 전류°C아직 공기가 있어요 V 최대= 최대 작동 전압 장치가 고량 전류 (Imax) 에서 손상을 입지 않고 견딜 수 있습니다. 난 최대= 최대 파동 전류 장치가 고등전압 (Vmax) 에서 손상없이 견딜 수 있습니다. P d유형= 장치가 작동 상태에서 25에서 최대 전력 소모°C정압의 정지 공기 환경 R 분= 최소 25에서 터트리기 전 장치 저항°C. R 1max= 최대 장치 저항은 재흐름 한 시간 후에 측정됩니다. |
|||||||||
특징:
|
u RoHS 준수 및 알로겐 무료 u 더 빠른 발동, 1210 차원, 표면 장착, 고체 상태 u 운영 전류: 0.05A ~ 2.00A u 최대 전압: 6V ~ 60Vdc u 작동 온도: -40°C ~ + 85°C
|
| 테스트항목 | 시험 조건 | 받아들여 / 거절 기준 |
| 저항력 | 정지된 공기 @ 25°C | R분≤R≤R1최대 |
| 여행 할 때 | 정해진 전류, V최대, 25°C | T≤ 최대 이동 시간 |
| 유지 전류 | 30분, 1시H | 여행은 안돼 |
| 여행 주기 생활 | V최대, 난최대, 100사이클 | 불타거나 불타는 것이 없습니다 |
| 여행 에 대한 인내 | V최대1시간 | 불타거나 불타는 것이 없습니다 |
| 모델 | 최대 주변 작동 온도 (°C) | ||||||||
| -40 | - 20 | 0 | 25 | 40 | 50 | 60 | 70 | 85 | |
| SCF005-1210RB | 0.08 | 0.07 | 0.06 | 0.05 | 0.04 | 0.04 | 0.03 | 0.03 | 0.02 |
| SCF010-1210RB | 0.16 | 0.14 | 0.12 | 0.10 | 0.08 | 0.07 | 0.06 | 0.05 | 0.05 |
| SCF020-1210RB | 0.29 | 0.26 | 0.22 | 0.20 | 0.16 | 0.14 | 0.13 | 0.11 | 0.08 |
| SCF035-1210RB | 0.47 | 0.45 | 0.40 | 0.35 | 0.33 | 0.28 | 0.24 | 0.21 | 0.18 |
| SCF035-30-1210RB | 0.47 | 0.45 | 0.40 | 0.35 | 0.33 | 0.28 | 0.24 | 0.21 | 0.18 |
| SCF050-1210RB | 0.76 | 0.67 | 0.58 | 0.50 | 0.43 | 0.40 | 0.36 | 0.32 | 0.28 |
| SCF075-1210RB | 1.00 | 0.97 | 0.86 | 0.75 | 0.64 | 0.59 | 0.54 | 0.48 | 0.40 |
| SCF075-24-1210RB | 1.00 | 0.97 | 0.86 | 0.75 | 0.64 | 0.59 | 0.54 | 0.48 | 0.40 |
| SCF110-1210RB | 1.60 | 1.42 | 1.26 | 1.10 | 0.94 | 0.86 | 0.80 | 0.70 | 0.58 |
| SCF110-16-1210RB | 1.60 | 1.42 | 1.26 | 1.10 | 0.94 | 0.86 | 0.80 | 0.70 | 0.58 |
| SCF150-1210RB | 2.30 | 2.02 | 1.76 | 1.50 | 1.24 | 1.11 | 1.00 | 0.85 | 0.65 |
| SCF150-16-1210RB | 2.30 | 2.02 | 1.76 | 1.50 | 1.24 | 1.11 | 1.00 | 0.85 | 0.65 |
| SCF175-1210RB | 2.45 | 2.22 | 2.01 | 1.75 | 1.45 | 1.26 | 1.10 | 0.98 | 0.80 |
| SCF200-1210RB | 2.60 | 2.44 | 2.35 | 2.00 | 1.78 | 1.67 | 1.50 | 1.45 | 1.10 |
| 부문 번호 | 양 | 부문 번호 | 양 |
| SCF005-1210RB | 4000 PCS | SCF075-24-1210RB | 4000 PCS |
| SCF010-1210RB | 4000 PCS | SCF110-1210RB | 4000 PCS |
| SCF020-1210RB | 4000 PCS | SCF110-16-1210RB | 4000 PCS |
| SCF035-1210RB | 4000 PCS | SCF150-1210RB | 4000 PCS |
| SCF035-30-1210RB | 4000 PCS | SCF150-16-1210RB | 3000 PCS |
| SCF050-1210RB | 4000 PCS | SCF175-1210RB | 4000 PCS |
| SCF075-1210RB | 4000 PCS | SCF200-1210RB | 4000 PCS |
