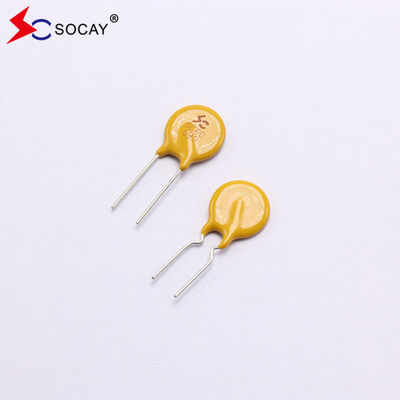

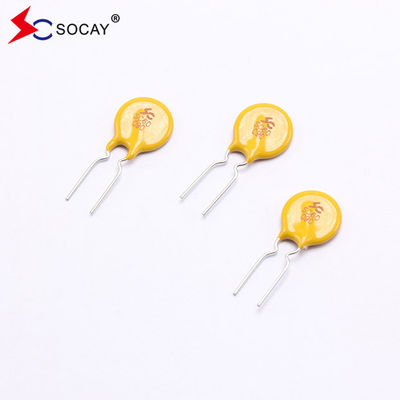

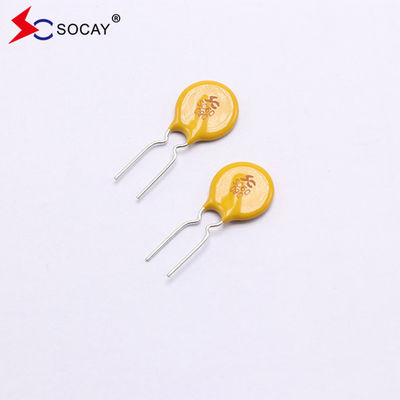

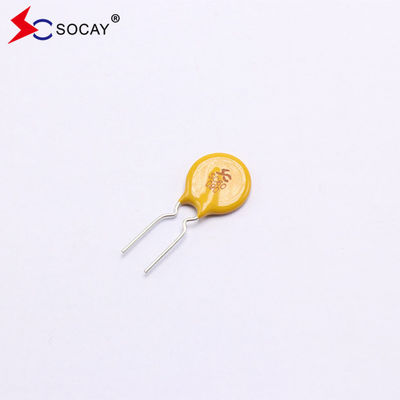

방사성 납 PPTC 재설정 퓨즈 SC60-090CW0D I 0.9A 최대 전압 60Vdc
PPTC 재설정 가능한 퓨즈 DATASHEET:SC60-090CW0D_v962.pdf
선택 방법
1"내용 값 (유지 전류) > 회로에서 정상 작동 전류 Vmax ≥ 회로에서 정상 전압, 주변 온도.
2"고객의 작동 전류는 온도 계수 ≤ 제품 작동 전류로 나눌 수 있습니다.
전기 매개 변수:
| 부분번호 | 난기다려(A) | 난여행(A) |
V최대 (Vdc) |
난최대 (A) |
Pdtyp (W) |
최대 시간 트립 |
R존재 | |||
| PPTC 재설정 가능한 피지 |
전류 (A) |
시간 (S) |
R분 (Ω) |
R최대 (Ω) |
R1최대 (Ω) |
|||||
| SC60-090CW0D | 0.90 | 1.80 | 60 | 40 | 1.00 | 4.5 | 10.0 | 0.20 | 0.31 | 0.47 |
PPTC 폴리머 양 온도 계수 (재설정 가능한 피지) 의 특징
> 전류와 온도에 민감하며, 온도와 전류 증가에 따라 저항이 증가합니다.
> PPTC 폴리머 양 온도 계수 온도 주사기의 반응 속도는 느리고 일반적으로 수십 밀리 초 또는 초입니다.그리고 전류는 PPTC 폴리머 양 온도 계수 열기구 (재설정 가능한 피지) 를 통과하지 않습니다.. 관련
> 자체 복원 특성을 가지고 있으며, 지정 사용 범위 내에서 회로에서 반복적으로 사용할 수 있습니다.
> PPTC 폴리머 양 온도 계수 온도 주전 (회정 가능한 피지) 은 회로의 정상적인 작동 조건에서 낮은 저항 값을 가지고 있으며 회로에 거의 영향을 미치지 않습니다.
> 사용 시 PPTC 폴리머 양 온도 계수 온도 주전 (회정 가능한 피지) 은 회로에 연속으로 연결됩니다.
> 우리의 PPTC 폴리머 양 온도 계수 테르미스토르 (리셋 가능한 피지) 제품은 30mA ~ 14A의 전류와 최대 견딜 전압 5V ~ 600V를 유지합니다.
PPTC 재설정 가능한 피지 애플리케이션:
|
u USB 허브, 포트 및 주변 장치 u 전원 포트 u IEEE1394 포트 u 모터 보호 u 컴퓨터 및 주변 장치 u 전자기기 |
온도 리레이팅 차트 ∙ I기다려(A):
| 환경 작동 온도 | -40°C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| % 감소 | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
시험 절차 및 요구 사항:
| 테스트 | 시험 조건 | 수용/이겨내기 기준 |
| 저항력 | 정지된 공기 @ 25±2°C | Rmin≤R≤Rmax |
| 전류를 유지 | 60분, 대기중, 조용한 공기 중 @25±2°C | 여행은 안돼 |
| 여행 할 때 | 정해진 전류, Vmax, @25±2°C | T≤ 최대 이동 시간 |
| 여행 주기 생활 | Vmax, Imax, 100 회로 | 불타거나 불타는 것이 없습니다 |
| 여행 에 대한 인내 | Vmax, 24시간 | 불타거나 불타는 것이 없습니다 |
PPTC 재설정 가능한 피지컬 사양:
| 납 물질 |
0.03-1.85A 금속 접착된 구리 접착제 2.50-5.00A 금속 접착 구리 |
| 용접 특성 | MIL-STD-202, 방법 208E에 따른 용접 능력 |
| 단열물질 | 가열된 불 retardant 에포시 폴리머는 UL 94V-0 요구 사항을 충족합니다. |
| 기기 표기 | 표기: ‧SC‧, 전압, 평준 전류 |
PPTC 재설정 가능한 피지 포장량:
| 부문 번호 | 양 (PC/레일) |
|
SC60-090CW0D |
1000 |
신청서
디지털 제품, 카메라, 휴대폰, 사진 프레임, 제어판, 장난감, LCD, 전원 공급 장치, 통신 장비, 보안 제품, 오디오, 변환기그것은 거의 모든 저전압 전원 공급 제품에 사용됩니다, 번개 보호 패키지 등
