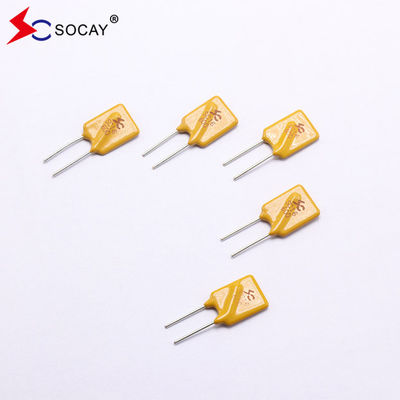

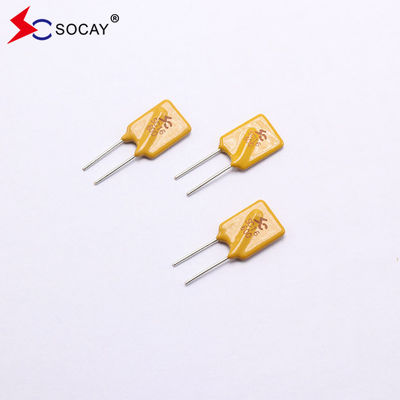

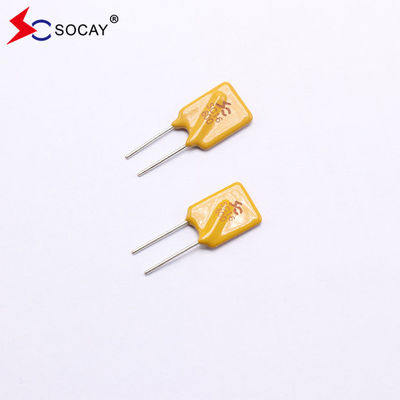

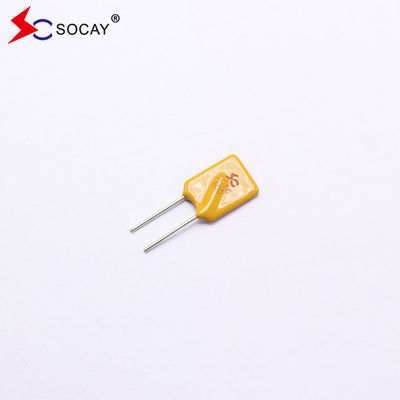

방사성 납 재설정 폴리머 PPTC SC16-600SZ0D 6A Ihold 16Vmax 2.80W 빠른 배달 시간
데이터 셰이트:SC16-600SZ0D_v2108.1.pdf
| 부문 번호 | 난기다려(A) | 난여행(A) |
V최대 (Vdc) |
난최대 (A) |
Pdtyp (W) |
최대 시간 트립 |
R존재 | |||
|
전류 (A) |
시간 (S) |
R분 (Ω) |
R최대 (Ω) |
R1최대 (Ω) |
||||||
| SC16-600SZ0D | 6.00 | 12.00 | 16 | 40 | 2.80 | 30.0 | 5.8 | 0.010 | 0.020 | 0.035 |
|
난기다려= 유지 전류: 25°C의 정지 공기에서 장치가 작동하지 않는 최대 전류. 난여행= 트립 전류: 장치가 항상 25°C에서 여전히 공기를 공급할 최소 전류. V최대= 최대 전압 장치가 가등 전류에서 손상을 입지 않고 견딜 수 있습니다. 난최대= 정량 전압에서 손상없이 견딜 수 있는 최대 장애 전류 장치. T여행=배정된 전류에서 최대 발동 시간 (s) P이봐요.= 전형적인 전력 소모: 상태 공기 환경에서 장치에 의해 소모되는 전형적인 전력량. R분= 작동하기 전 25°C의 장치 최소 저항. R최대= 작동하기 전 25°C의 장치 최대 저항 R1최대= 작동 한 1시간 후에 25°C에서 측정된 장치의 최대 저항. 주의: 지정된 등급을 초과하는 동작은 손상을 초래할 수 있으며, 가능한 활과 화염을 유발할 수 있습니다. |
||||||||||
특징:
|
u RoHS 준수 및 하로겐 없는 u 방사성 납 장치 u 고화질, 불 retardant 에포시 폴리머 절연 물질 UL94V-0 요구 사항을 충족 u 운영 전류: 6.00A, 최대 전압: 16Vdc, 작동 온도: -40°C ~ +85°C
|
응용 프로그램:
|
u USB 허브, 포트 및 주변 장치 u 전원 포트 u IEEE1394 포트 u 모터 보호 u 컴퓨터 및 주변 장치 u 전자기기 |
| 환경 작동 온도 | -40°C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| %R교육 | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
| 테스트 | 시험 조건 | 수용/이겨내기 기준 |
| 저항력 | 정지된 공기 @ 25±2°C | R분≤R≤R최대 |
| 전류를 유지 | 60분, I기다려, 정지 공기 @ 25±2°C | 여행은 안돼 |
| 여행 할 때 | 정해진 전류, V최대, @25±2°C | T≤ 최대 이동 시간 |
| 여행 주기 생활 | V최대, 난최대100회 회로 | 불타거나 불타는 것이 없습니다 |
| 여행 에 대한 인내 | Vmax, 24시간 | 불타거나 불타는 것이 없습니다 |
| 납 물질 |
0.03-1.85A 금속 접착된 구리 접착제 2.50-5.00A 금속 접착 구리 |
| 용접 특징 | MIL-STD-202, 방법 208E에 따른 용접 능력 |
| 단열물질 | 가열된 불 retardant 에포시 폴리머는 UL 94V-0 요구 사항을 충족합니다. |
| 기기 표기 | 표기: ‧SC‧, 전압, 평준 전류 |
