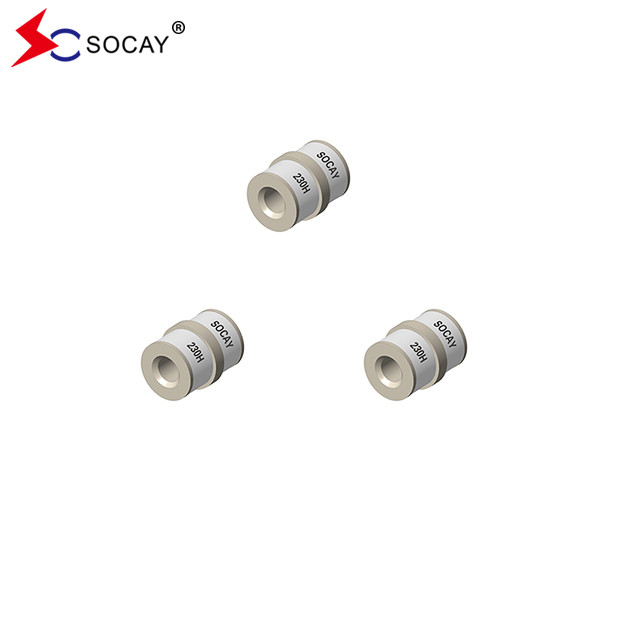

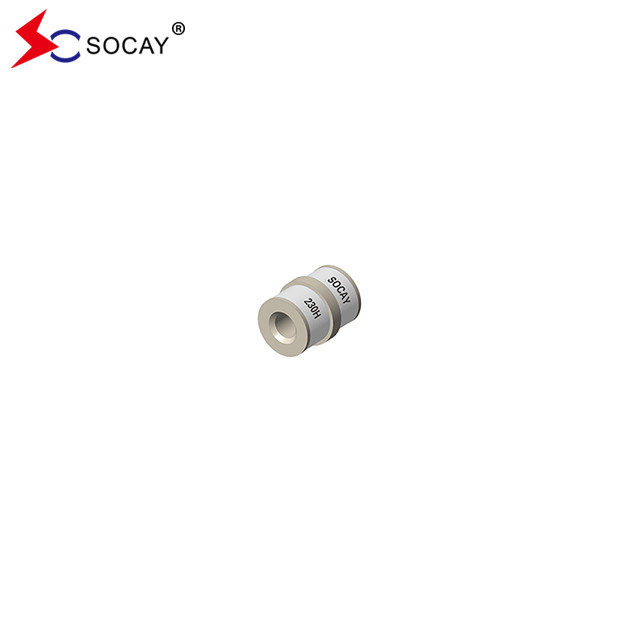

가스 배열 튜브 SC3E8-600H, 회로를 보호하기 위한 고전적인 부품
데이터 셰이트:SC3E8_v23081.pdf
| 부문 번호 | 표기 | 동전 스파크 오버 전압 | 최대 충동 스파크-오버 전압 | 최소 단열 저항 | 최대 용량 | 활전압 | 봉사 생활 | ||||
|
명목 충동 방출 전류 |
최대 충동 방출 전류 | 명목A전류가 흐르는 전류 | 충동적 인 생명 | ||||||||
| 100V/S | @100V/μs | @1KV/μs | 1MHz | @ 1A |
@8/20μs 4) ± 5배 |
@8/20μs4) 1번 |
@50Hz4) 1세크 10시간 |
@10/1000μs 4) 300번 |
|||
|
SC3E8-75HM SC3E8-75HMF SC3E8-75HP SC3E8-75H |
SOCAY 75H |
75V±20% | < 500V | <600V | 1 GΩ (50V) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-90HM SC3E8-90HMF SC3E8-90HP SC3E8-90H |
SOCAY 90H |
90V±20% | < 500V | <600V | 1 GΩ (50V) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-150HM SC3E8-150HMF SC3E8-150HP SC3E8-150H |
SOCAY 150H |
150V±20% | < 500V | <600V | 1 GΩ (50V) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-230HM SC3E8-230HMF SC3E8-230HP SC3E8-230H |
SOCAY 230H |
230V±20% | <600V | < 700V | 1 GΩ (100V에서) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-250HM SC3E8-250HMF SC3E8-250HP SC3E8-250H |
SOCAY 250H |
250V±20% | <600V | < 700V | 1 GΩ (100V에서) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-300HM SC3E8-300HMF SC3E8-300HP SC3E8-300H |
SOCAY 300H |
300V±20% | < 800V | < 900V | 1 GΩ (100V에서) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-350HM SC3E8-350HMF SC3E8-350HP SC3E8-350H |
SOCAY 350H |
350V±20% | < 800V | < 900V | 1 GΩ (100V에서) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-420HM SC3E8-420HMF SC3E8-420HP SC3E8-420H |
SOCAY 420H |
420V±20% | < 900V | < 1000V | 1 GΩ (100V에서) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-470HM SC3E8-470HMF SC3E8-470HP SC3E8-470H |
SOCAY 470H |
470V±20% | < 900V | < 1000V | 1 GΩ (100V에서) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-600HM SC3E8-600HMF SC3E8-600HP SC3E8-600H |
SOCAY 600H |
600V±20% | <1100V | < 1200V | 1 GΩ (100V에서) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-800HM SC3E8-800HMF SC3E8-800HP SC3E8-800H |
SOCAY 800H |
800V±20% | < 1200V | <1400V | 1 GΩ (100V에서) | <1.5pF | ~ 25V | 20KA | 25KA | 20A | 200A |
|
참고: 1) ITU-T K.12 및 GB/T 9043-2008에 따른 용어 2) 배달 시 AQL 0.65 레벨 II, DIN ISO 2859 3) 첨단 또는 반지 전극에서 중앙 전극 4) 중앙 전극을 통한 총 전류, 반값의 끝을 통한 각각 링 전극 |
|||||||||||
GDT 분류
표면 마운트 (상자 크기):1206,1210,1812
DIP:2 전극,3 전극
DC 전압:75V~800V
높은 DC 전압: 1000V~6000V
전류:0.5KA~20KA
반응시간≤100NS, 스위치 부품
응용 프로그램:
산업용 전원 공급,
통신 전원 공급 장치
인버터 전원 공급 장치,
UPS 연속 전원 공급,
정제된 전원 공급,
운전 전력 공급 장치
스위치 전원 공급 장치, 전원 모듈
