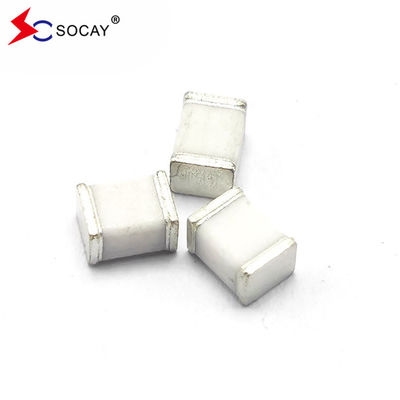

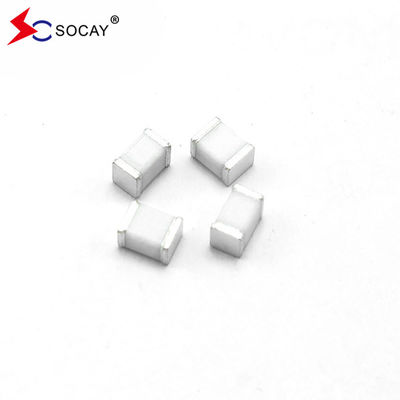

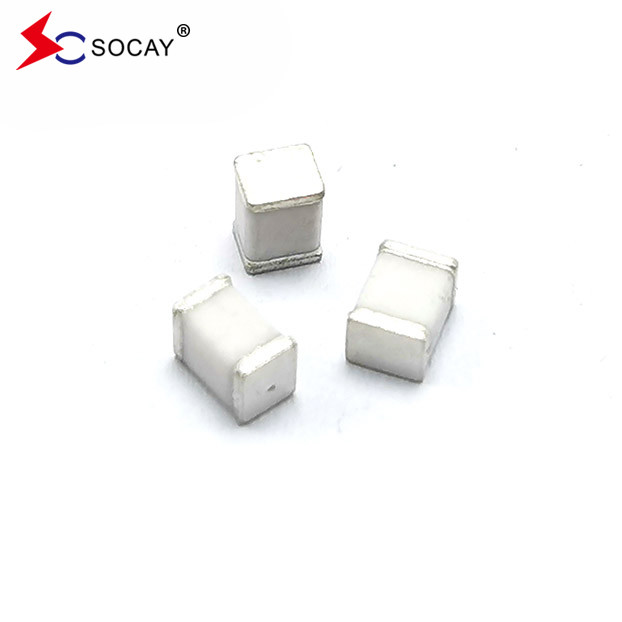

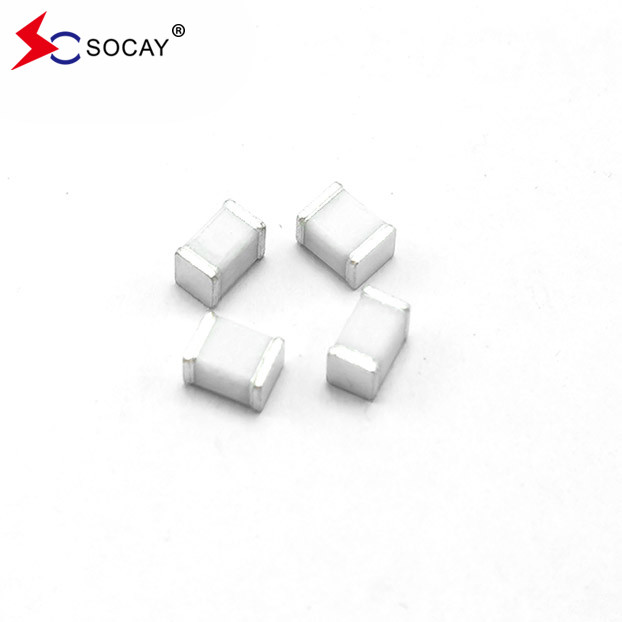

2전자 가스 방출관 (GDT) SC1812-90CSMD, 표면 장착 장치, UL 인정
데이터 셰이트:SC1812_v21061.pdf
| 부문 번호 | 동전 스파크 오버 전압 | 최대 충동 스파크-오버 전압 | 최소 단열 저항 | 최대 용량 | 활전압 | 명목 충동 방출 전류 | |
| 100V/S | @100V/μs | @1KV/μs | 1MHz | @ 1A | @8/20μs ± 5배 | ||
| SC1812-75CSMD | 75V±30% | <600V | < 700V | 1 GΩ (50V DC) | <1.0pF | ~15V | 2 KA |
| SC1812-90CSMD | 90V±20% | <600V | < 700V | 1 GΩ (50V DC) | <1.0pF | ~15V | 2 KA |
| SC1812-150CSMD | 150V±20% | <600V | < 700V | 1 GΩ (50V DC) | <1.0pF | ~15V | 2 KA |
| SC1812-200CSMD | 200V±20% | <600V | <750V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2 KA |
| SC1812-230CSMD | 230V±20% | <600V | <750V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2 KA |
| SC1812-300CSMD | 300V±20% | < 800V | < 900V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2 KA |
| SC1812-350CSMD | 350V±20% | < 800V | < 900V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2 KA |
| SC1812-400CSMD | 400V±20% | < 900V | < 1000V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2 KA |
| SC1812-420CSMD | 420V±20% | < 900V | < 1000V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2 KA |
| SC1812-470CSMD | 470V±20% | < 900V | < 1000V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2 KA |
| SC1812-600CSMD | 600V±20% | <1100V | < 1200V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2 KA |
참고:
| |||||||
설명:
가스 배열 파이프 (GDT) 는 전기 통신 설비를 보호하기 위한 고전적인 부품입니다.고품질이지만 민감한 전자 회로와 함께 IT 및 통신 시스템이.
1812 시리즈 GDT는 소형 패키지에서 높은 급상승 평가를 제공합니다. 그것은 작은 크기의 4.5x3.2x2.7mm의 PCB에 표면 장착을 위해 설계되었습니다.낮은 삽입 손실은 광대역 장비 응용 프로그램에 완벽하게 적합합니다.용량은 전압에 따라 변하지 않으며, 톱과 링에서 용량 변이가 바람직하지 않은 ADSL2 +에서 운영 문제를 일으키지 않습니다.이 장치들은 매우 견고하고 파괴없이 소형 패키지 1812에 500A 펄스를 전환 할 수 있습니다.
특징:
응용 프로그램:
