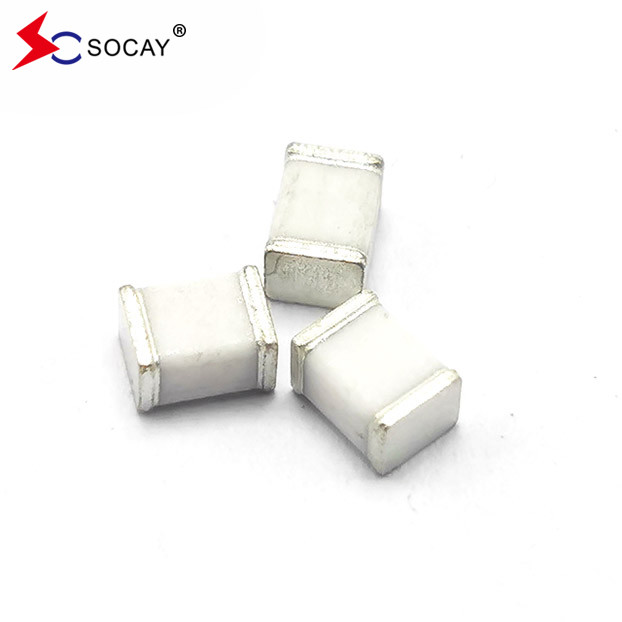

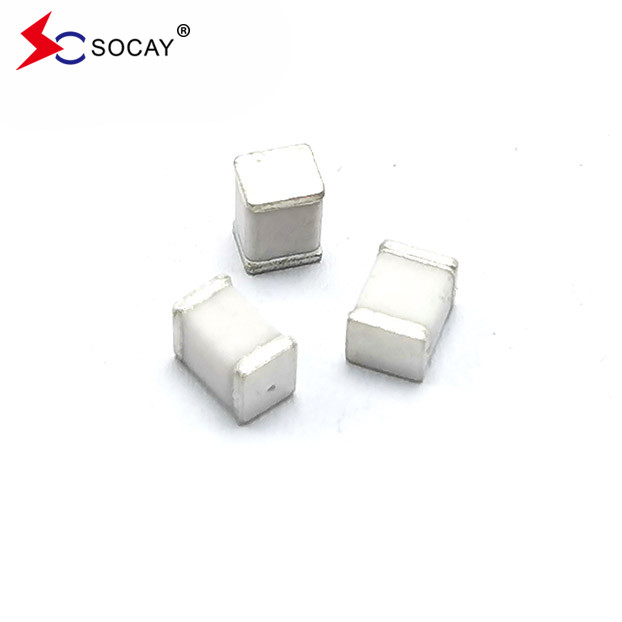

2KA 돌풍 용량 가스 방출 파이프 (GDT) SC1812-350CSMD, 정사각형 윤곽
데이터 셰이트:SC1812_v21061.pdf
| 부문 번호 | 동전 스파크 오버 전압 | 최대 충동 스파크-오버 전압 | 최소 단열 저항 | 최대 용량 | 활전압 |
명목 충동 방출 전류 |
|
| 100V/S | @100V/μs | @1KV/μs | 1MHz | @ 1A |
@8/20μs ± 5배 |
||
| SC1812-75CSMD | 75V±30% | <600V | < 700V | 1 GΩ (50V DC) | <1.0pF | ~15V | 2 KA |
| SC1812-90CSMD | 90V±20% | <600V | < 700V | 1 GΩ (50V DC) | <1.0pF | ~15V | 2 KA |
| SC1812-150CSMD | 150V±20% | <600V | < 700V | 1 GΩ (50V DC) | <1.0pF | ~15V | 2 KA |
| SC1812-200CSMD | 200V±20% | <600V | <750V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2 KA |
| SC1812-230CSMD | 230V±20% | <600V | <750V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2 KA |
| SC1812-300CSMD | 300V±20% | < 800V | < 900V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2 KA |
| SC1812-350CSMD | 350V±20% | < 800V | < 900V | 1 GΩ (100V DC) | <1.0pF | ~15V | 2 KA |
|
참고:
|
|||||||
설명:
가스 배열 튜브는 가장 널리 사용되는 번개 보호 장치 중 하나입니다. AC, 전원 공급 장치 번개 보호 또는 다양한 신호 번개 보호,아주 좋은 보호 역할을 합니다.그것의 주요 특징은: 큰 통영, 작은 전극 용량, 높은 단열 저항, 고장 전압 선택 범위, 그러나 느린 반응 속도 (고 잔류 전압).
응용 프로그램:
