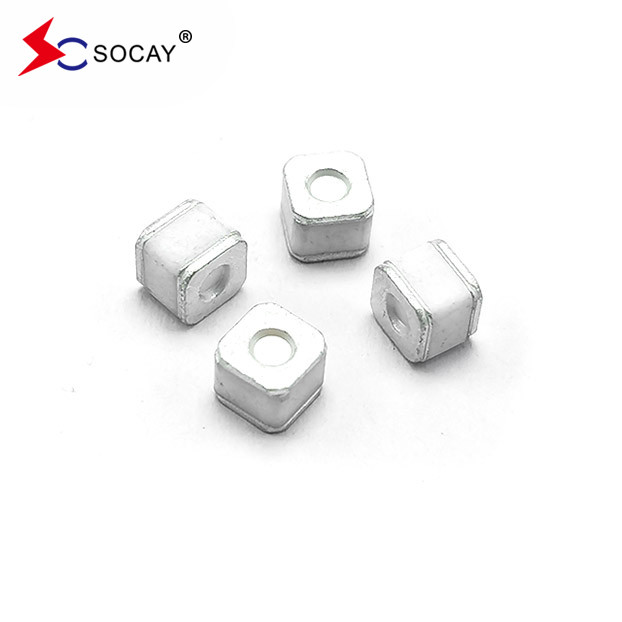

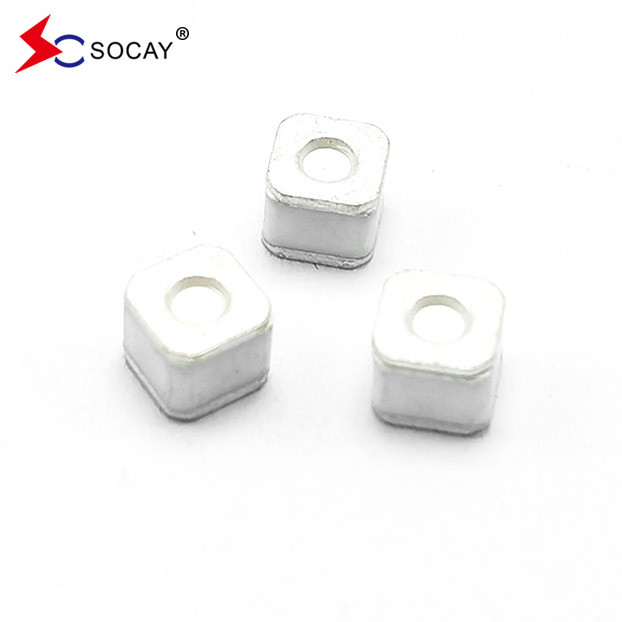

낮은 입기 손실 가스 방출 튜브 SC2E5-230LSMD, SMD 패키지 1.0pF
데이터 셰이트:SC2E5-SMD_v2110.1.pdf
| 부문 번호 |
DC 스파크 오버 전압 |
최대 펄스 스파크 오버 전압 |
최소 단열 저항 | 최대 용량 | 활전압 | 봉사 생활 | ||||
|
명목 충동 방출 전류 |
최대 충동 방출 전류 | 명목A전류가 흐르는 전류 |
충동 생활 |
|||||||
| 100V/S | @100V/μs | @1KV/μs | 1MHz | @ 1A |
@8/20μs ± 5배 |
@8/20μs 1번 |
@50Hz 1세크 10시간 |
@10/1000μs 300번 |
||
| SC2E5-230LSMD | 230V±20% | <600V | < 700V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-300LSMD | 300V±20% | < 700V | < 800V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-350LSMD | 350V±20% | < 700V | < 800V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-420LSMD | 420V±20% | < 800V | <950V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-470LSMD | 470V±20% | < 900V | < 1000V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-600LSMD | 600V±20% | <1100V | < 1200V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-800LSMD | 800V±20% | < 1200V | <1400V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
참고:
|
||||||||||
설명:
가스 배열 파이프 (GDT) 는 전기 통신 설비를 보호하기 위한 고전적인 부품입니다.고품질이지만 민감한 전자 회로와 함께 IT 및 통신 시스템이따라서 그들은 전력 공급 시스템의 입구에 와리스터와 함께 전기 통신 라인의 연결 포인트에 장착됩니다.그들은 이동 전화 시스템 및 그들의 반복기와 유통 시스템과 함께 광범위한 케이블 텔레비전 (CATV) 네트워크의 기본 스테이션을 보호하는 데 똑같이 필수적입니다..
응용 프로그램:
소비자 전자제품
