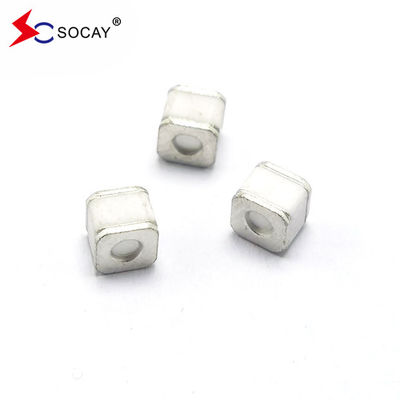

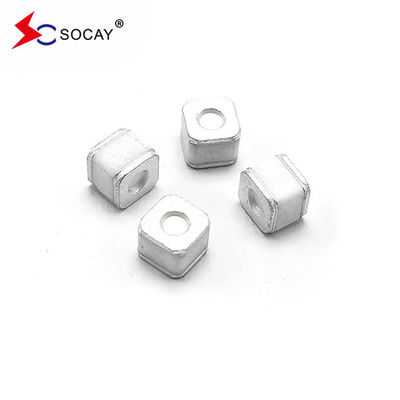

800V 가스 배열 튜브 어레스터 SC2E5-800LSMD, 5KA 급류 능력 8/20μs 펄스로 테스트
데이터 셰이트:SC2E5-SMD_v2110.1.pdf
| 부문 번호 |
DC 스파크 오버 전압 |
최대 펄스 스파크 오버 전압 |
최소 단열 저항 | 최대 용량 | 활전압 | 봉사 생활 | ||||
|
명목 충동 방출 전류 |
최대 충동 방출 전류 | 명목A전류가 흐르는 전류 |
충동 생활 |
|||||||
| 100V/S | @100V/μs | @1KV/μs | 1MHz | @ 1A |
@8/20μs ± 5배 |
@8/20μs 1번 |
@50Hz 1세크 10시간 |
@10/1000μs 300번 |
||
| SC2E5-75LSMD | 75V±20% | < 500V | <650V | 1 GΩ (50V DC) | <1.0pF | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-90LSMD | 90V±20% | < 500V | <650V | 1 GΩ (50V DC) | <1.0pF | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-150LSMD | 150V±20% | < 500V | <650V | 1 GΩ (50V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-200LSMD | 200V±20% | < 500V | <650V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-230LSMD | 230V±20% | <600V | < 700V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-300LSMD | 300V±20% | < 700V | < 800V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-350LSMD | 350V±20% | < 700V | < 800V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-420LSMD | 420V±20% | < 800V | <950V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-470LSMD | 470V±20% | < 900V | < 1000V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-600LSMD | 600V±20% | <1100V | < 1200V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-800LSMD | 800V±20% | < 1200V | <1400V | 1 GΩ (100V DC) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
참고:
|
||||||||||
설명:
가스 배열 파이프 (GDT) 는 전기 통신 설비를 보호하기 위한 고전적인 부품입니다.고품질이지만 민감한 전자 회로와 함께 IT 및 통신 시스템이따라서 그들은 전력 공급 시스템의 입구에 와리스터와 함께 전기 통신 라인의 연결 포인트에 장착됩니다.그들은 이동 전화 시스템 및 그들의 반복기와 유통 시스템과 함께 광범위한 케이블 텔레비전 (CATV) 네트워크의 기본 스테이션을 보호하는 데 똑같이 필수적입니다..
특징:
IEC 61000-4-5에 규정된 8/20μs 펄스로 테스트된 5KA 급류 능력
이러한 보호 부품은 다른 부문에서도 필수적입니다. AC 전력 전송 시스템에서는 종종 전류 제한 바리스터와 함께 사용됩니다.고객 부지에 있는 DSL 모덤 같은 장비, WLAN 라우터, TV 세트 및 케이블 모?? 에어컨 장비에서 통합 블랙 박스 개념은 arresters와 varistors, PTC, 다이오드 및 인덕터를 결합하여 단계적 보호를 제공합니다.
