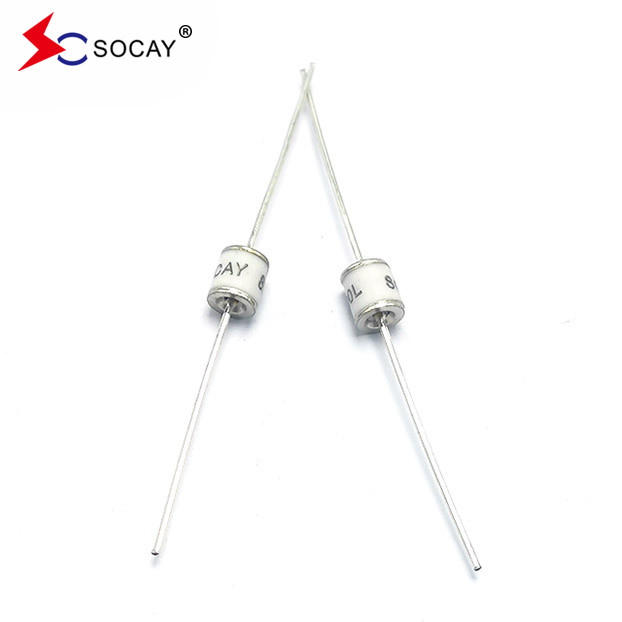

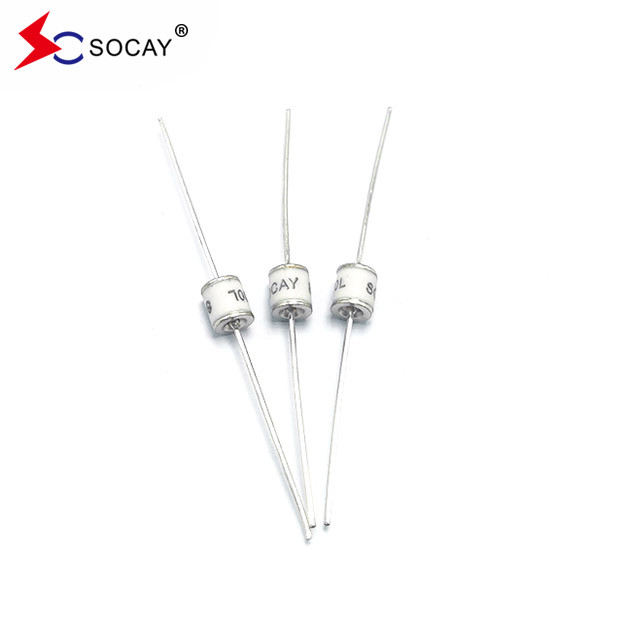

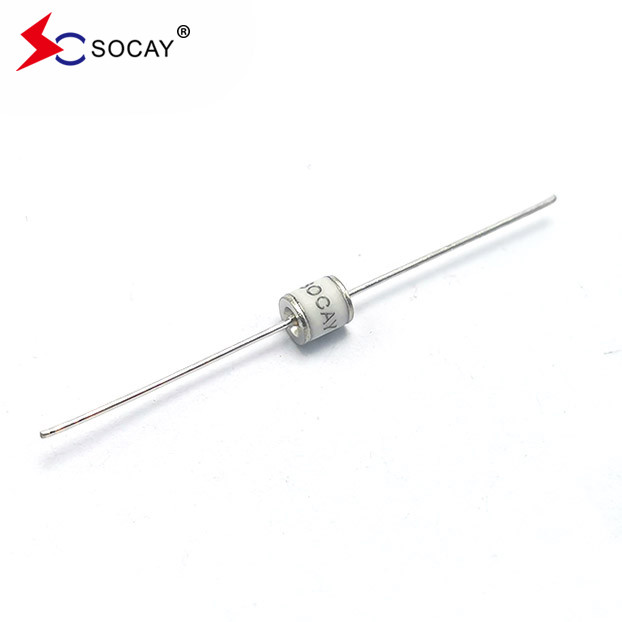

2전자 가스 방출관 (GDT) SC2E5-90LL, 90V 축성 납장 장치
데이터 셰이트:SC2E5_v91.1.pdf
GDT 분류
표면 마운트 (상자 크기):1206,1210,1812
DIP:2 전극,3 전극
DC 전압:75V~800V
높은 DC 전압: 1000V~6000V
전류:0.5KA~20KA
응답 시간≤100NS, 스위치 부품
|
부분 번호 |
표기 | 동전 스파크 오버 전압 |
최대 충동 스파크-오버 전압 |
최소 단열 저항 | 최대 용량 | 활전압 | 봉사 생활 | ||||
|
명목 충동 방출 전류 |
최대 충동 방출 전류 | 명목A전류가 흐르는 전류 |
충동 생활 |
||||||||
| 100V/S | @100V/μs | @1KV/μs | 1MHz | @ 1A |
@8/20μs ± 5배 |
@8/20μs 1번 |
@50Hz 1세크 10시간 |
@10/1000μs 300번 |
|||
|
SC2E5-75LL SC2E5-75L |
SOCAY75L | 75V±20% | < 500V | <600V | 1 GΩ (25V) | <1.0pF | ~15V | 5KA | 10KA | 5A | 100A |
|
SC2E5-90LL SC2E5-90L |
SOCAY90L | 90V±20% | < 500V | <600V | 1 GΩ (50V) | <1.0pF | ~15V | 5KA | 10KA | 5A | 100A |
|
SC2E5-150LL SC2E5-150L |
SOCAY150L | 150V±20% | < 500V | <600V | 1 GΩ (50V) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-230LL SC2E5-230L |
SOCAY230L | 230V±20% | <600V | < 700V | 1 GΩ (100V에서) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-250LL SC2E5-250L |
SOCAY250L | 250V±20% | < 700V | < 800V | 1 GΩ (100V에서) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-300LL SC2E5-300L |
SOCAY300L | 300V±20% | < 800V | < 900V | 1 GΩ (100V에서) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-350LL SC2E5-350L |
SOCAY350L | 350V±20% | < 800V | < 900V | 1 GΩ (100V에서) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-420LL SC2E5-420L |
SOCAY420L | 420V±20% | < 900V | < 1000V | 1 GΩ (100V에서) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-470LL SC2E5-470L |
SOCAY470L | 470V±20% | < 900V | < 1000V | 1 GΩ (100V에서) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-600LL SC2E5-600L |
SOCAY600L | 600V±20% | <1100V | < 1200V | 1 GΩ (100V에서) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-800LL SC2E5-800L |
SOCAY800L | 800V±20% | < 1200V | <1400V | 1 GΩ (100V에서) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
참고: 1) ITU-T K.12 및 GB/T 9043-2008에 따른 용어 2) 배달 시 AQL 0.65 레벨 II, DIN ISO 2859 |
|||||||||||
특징:
IEC 61000-4-5에 규정된 8/20μs 펄스로 테스트된 5KA 급류 능력
응용 프로그램:
전원 모듈, 격리 장치, 인버터, 의료 장비
485 컨버터, 통신 제품
(광 터미널 기계, 모델,
통신 기지국)
안정기, 보안제품, 번개 차단기
