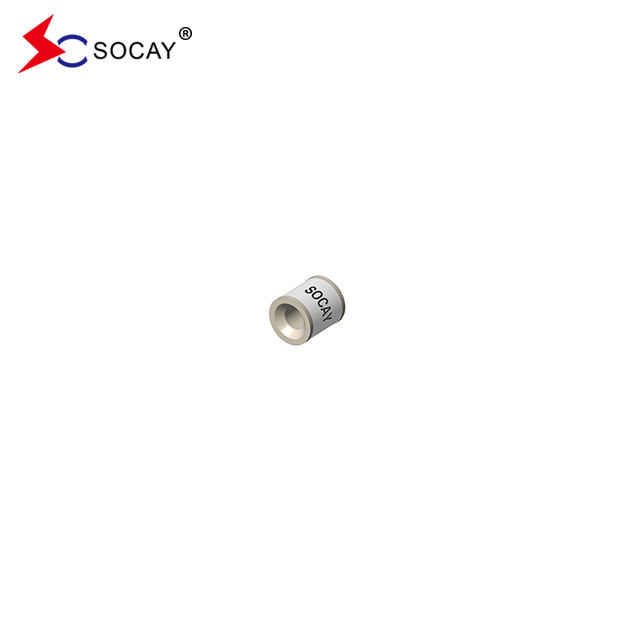

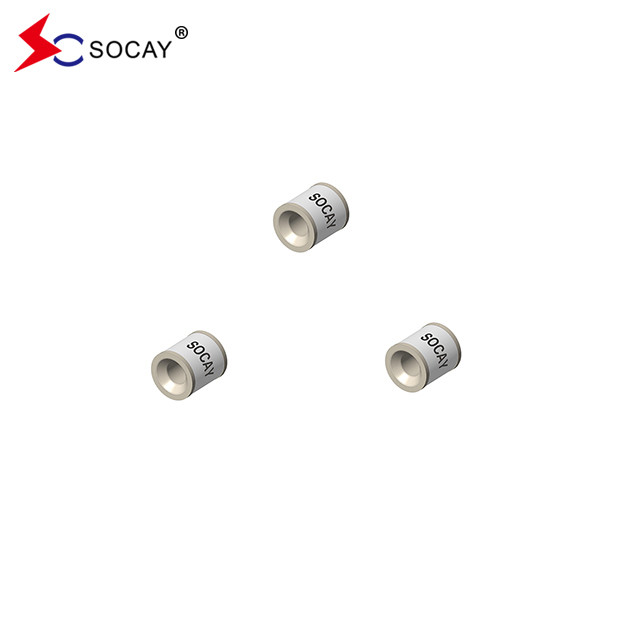

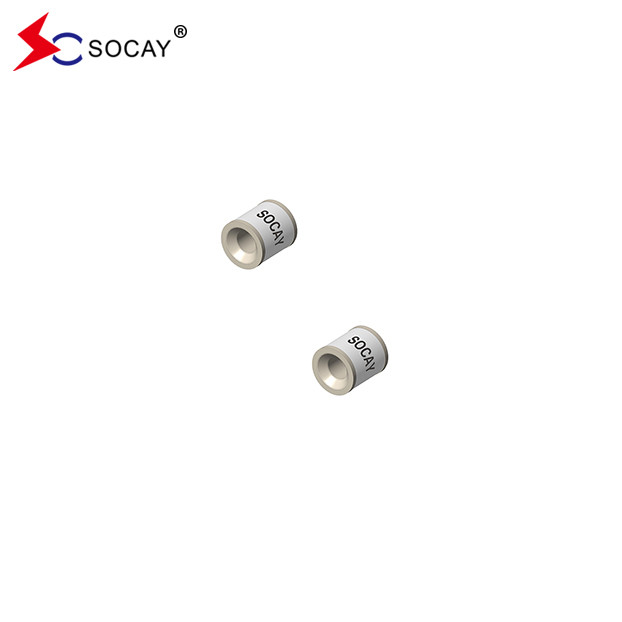

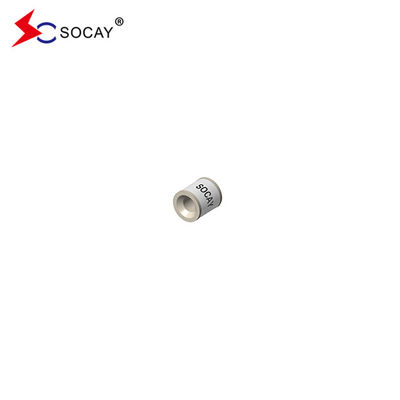

유선 장치 없이 가스 배charge 파이프 SC2E5-230L, 빠른 상승 transients에 대한 우수한 반응
데이터 셰이트:SC2E5_v91.1.pdf
설명:
가스 배열 파이프 (GDT) 는 전기 통신 설비를 보호하기 위한 고전적인 부품입니다.고품질이지만 민감한 전자 회로와 함께 IT 및 통신 시스템이따라서 그들은 전력 공급 시스템의 입구에 와리스터와 함께 전기 통신 라인의 연결 포인트에 장착됩니다.그들은 이동 전화 시스템 및 그들의 반복기와 유통 시스템과 함께 광범위한 케이블 텔레비전 (CATV) 네트워크의 기본 스테이션을 보호하는 데 똑같이 필수적입니다..
이러한 보호 부품은 다른 부문에서도 필수적입니다. AC 전력 전송 시스템에서는 종종 전류 제한 바리스터와 함께 사용됩니다.고객 부지에 있는 DSL 모덤 같은 장비, WLAN 라우터, TV 및 케이블 모덤
에어컨 장비에서 통합 블랙 박스 개념은 arresters와 varistors, PTC, 다이오드 및 induktor를 결합하여 단계적 보호를 제공합니다.
|
부분 번호 |
표기 | 동전 스파크 오버 전압 |
최대 충동 스파크-오버 전압 |
최소 단열 저항 | 최대 용량 | 활전압 | 봉사 생활 | ||||
|
명목 충동 방출 전류 |
최대 충동 방출 전류 | 명소 교류 방출 전류 |
충동 생활 |
||||||||
| 100V/S | @100V/μs | @1KV/μs | 1MHz | @ 1A |
@8/20μs ± 5배 |
@8/20μs 1번 |
@50Hz 1초 10번 |
@10/1000μs 300번 |
|||
|
SC2E5-75LL SC2E5-75L |
SOCAY75L | 75V±20% | < 500V | <600V | 1 GΩ (25V) | <1.0pF | ~15V | 5KA | 10KA | 5A | 100A |
|
SC2E5-90LL SC2E5-90L |
SOCAY90L | 90V±20% | < 500V | <600V | 1 GΩ (50V) | <1.0pF | ~15V | 5KA | 10KA | 5A | 100A |
|
SC2E5-150LL SC2E5-150L |
SOCAY150L | 150V±20% | < 500V | <600V | 1 GΩ (50V) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-230LL SC2E5-230L |
SOCAY230L | 230V±20% | <600V | < 700V | 1 GΩ (100V에서) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-250LL SC2E5-250L |
SOCAY250L | 250V±20% | < 700V | < 800V | 1 GΩ (100V에서) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-300LL SC2E5-300L |
SOCAY300L | 300V±20% | < 800V | < 900V | 1 GΩ (100V에서) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-350LL SC2E5-350L |
SOCAY350L | 350V±20% | < 800V | < 900V | 1 GΩ (100V에서) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-420LL SC2E5-420L |
SOCAY420L | 420V±20% | < 900V | < 1000V | 1 GΩ (100V에서) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-470LL SC2E5-470L |
SOCAY470L | 470V±20% | < 900V | < 1000V | 1 GΩ (100V에서) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-600LL SC2E5-600L |
SOCAY600L | 600V±20% | <1100V | < 1200V | 1 GΩ (100V에서) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-800LL SC2E5-800L |
SOCAY800L | 800V±20% | < 1200V | <1400V | 1 GΩ (100V에서) | <1.0pF | ~20V | 5KA | 10KA | 5A | 100A |
|
참고: 1) ITU-T K.12 및 GB/T 9043-2008에 따른 용어 2) 배달 시 AQL 0.65 레벨 II, DIN ISO 2859 |
|||||||||||
