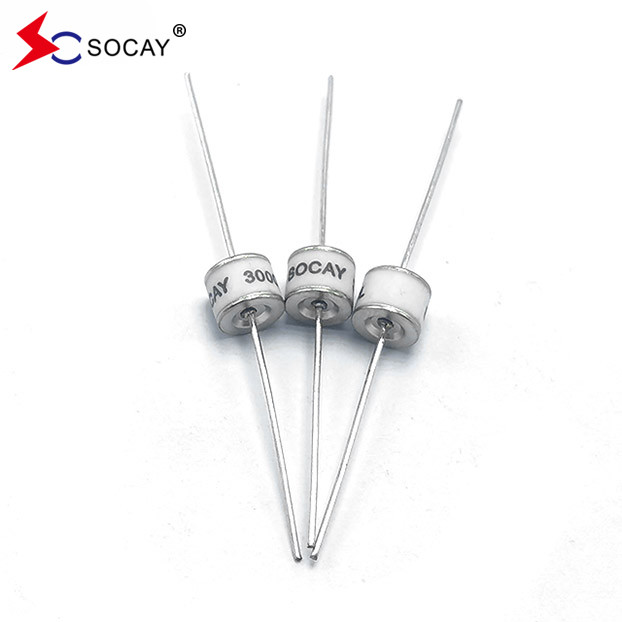

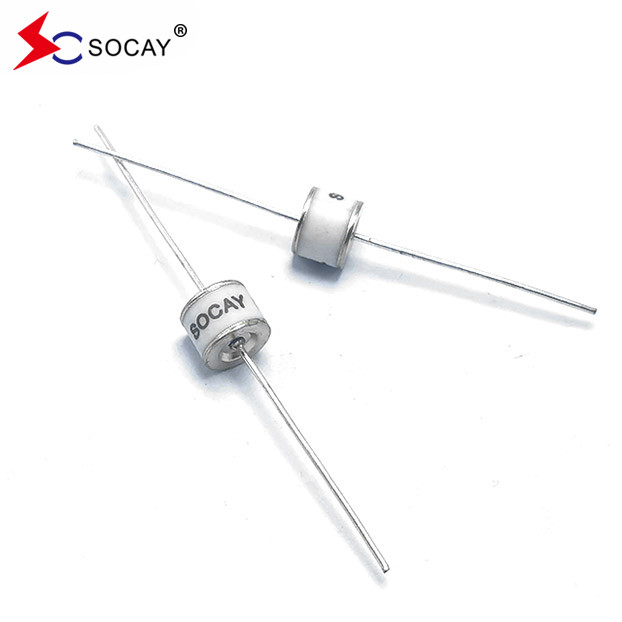

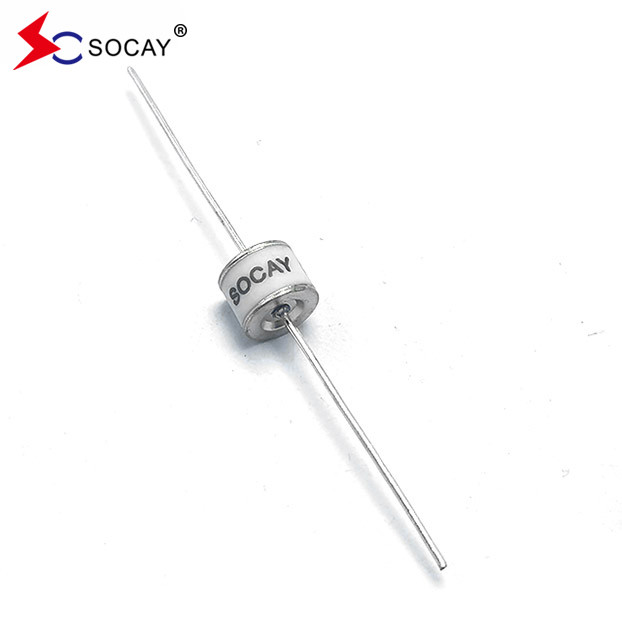

90V±20% 축성 납 유연 세라믹 가스 방출 튜브 SC2E8-90ML, RoHS 준수
데이터 셰이트:SC2E8_v91.1.pdf
세라믹 가스 배charge 파이프 선택 원칙
1. The prerequisite for the addition of ceramic gas discharge tubes is that the lower limit of the DC breakdown voltage of the ceramic gas discharge tube must be higher than the maximum normal operating voltage in the circuit그래서 회로의 정상적인 작동에 영향을 줄 수 없습니다.
2· 세라믹 가스 배열 튜브의 유지 전압은 회로에서 작동 전압이 연속 전도성을 유발하지 않도록 가능한 한 높아야합니다.회로에서 과전압이 사라지면, 세라믹 가스 배열 튜브가 시간 내에 꺼지는지 확인합니다. 그렇지 않으면 회로의 정상적인 작동에 영향을 줄 것입니다.
3세라믹 가스 배열 튜브의 충돌 분해 전압이 회로에서 견딜 수 있는 가장 높은 순간 전압보다 낮아야 합니다.
4선에 들어갈 수있는 충동 전류의 강도에 따라 선택 된 배열 튜브가 달성해야하는 충동 전류 저항 능력을 결정합니다.
5필요한 경우, 세라믹 가스 배charge 튜브는 적절한 단회로 장치, FS 장치, 또한 장애 보호 장치라고 불립니다.
| 부문 번호 | 표기 |
DC 스파크 전압 이상 |
최대 충동 스파크-오버 전압 | 최소 단열 저항 | 최대 용량 | 활전압 | 봉사 생활 | ||||
|
명목 충동 방출 전류 |
최대 충동 방출 전류 |
명목 충동 방출 전류 |
충동적 인 생명 | ||||||||
| 100V/S | @100V/μs | @1KV/μs | 1MHz | @ 1A |
@8/20μs ± 5배 |
@8/20μs 1번 |
@50Hz 1세크 10시간 |
@10/1000μs 300번 |
|||
|
SC2E8-75M SC2E8-75ML SC2E8-75MSMD |
SOCAY 75M |
75V±20% | < 500V | <600V | 1 GΩ (25V) | <1.5pF | ~15V | 10KA | 20KA | 10A | 100A |
|
SC2E8-90M SC2E8-90ML SC2E8-90MSMD |
SOCAY 90M |
90V±20% | < 500V | <600V | 1 GΩ (50V) | <1.5pF | ~15V | 10KA | 20KA | 10A | 100A |
|
SC2E8-150M SC2E8-150ML SC2E8-150MSMD |
SOCAY 150M |
150V±20% | < 500V | <600V | 1 GΩ (50V) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-230M SC2E8-230ML SC2E8-230MSMD |
SOCAY 230M |
230V±20% | <600V | < 700V | 1 GΩ (100V에서) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-250M SC2E8-250ML SC2E8-250MSMD |
SOCAY 250M |
250V±20% | < 700V | < 800V | 1 GΩ (100V에서) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-300M SC2E8-300ML SC2E8-300MSMD |
SOCAY 300M |
300V±20% | < 800V | < 900V | 1 GΩ (100V에서) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-350M SC2E8-350ML SC2E8-350MSMD |
SOCAY 350M |
350V±20% | < 800V | < 900V | 1 GΩ (100V에서) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
GDT에 대해
가스 방출 튜브는 고효율의 활 방출의 가스 물리 원리에 따라 작동합니다. 전기적 관점에서, 가스 방출 튜브는 압력 민감 스위치와 동등합니다.배열 튜브에 적용 된 전압이 고장 전압을 초과 한 번, 밀폐 된 방출 영역에서 나노 초 이내에 활이 형성됩니다. 높은 급류 처리 능력과 현재 단회로 과전압에 거의 독립된 활 전압.방출이 끝나고 방출 튜브가 꺼지면, 내부 저항은 즉시 여러 100 MΩ로 돌아갑니다. 따라서 가스 배열 튜브는 보호 된 구성 요소의 거의 모든 요구 사항을 충족합니다.허용 값 범위 내에서 과전압을 안정적으로 제한 할 수 있습니다, 그리고 정상적인 작동 조건에서, 높은 단열 저항과 낮은 용량 특성으로 인해 배열 튜브는 보호 시스템에 실질적으로 영향을 미치지 않습니다.
세라믹 가스 배출관의 분류
1전극의 수에 따라 일반적으로 사용되는 가스 배열 튜브는 다이오드 배열 튜브와 트라이오드 배열 튜브로 나?? 다.그래서 그들은 세라믹 배열관이라고합니다..
2외형 크기에 따라 일반적으로 사용되는 가스 배charge 튜브는 칩 배charge 튜브와 플러그인 배charge 튜브로 나?? 다.
3제품 펄스 전압에 따라 일반적으로 사용되는 가스 배열 튜브는 일반적인 펄스 배열 튜브와 낮은 펄스 배열 튜브로 나?? 다.
