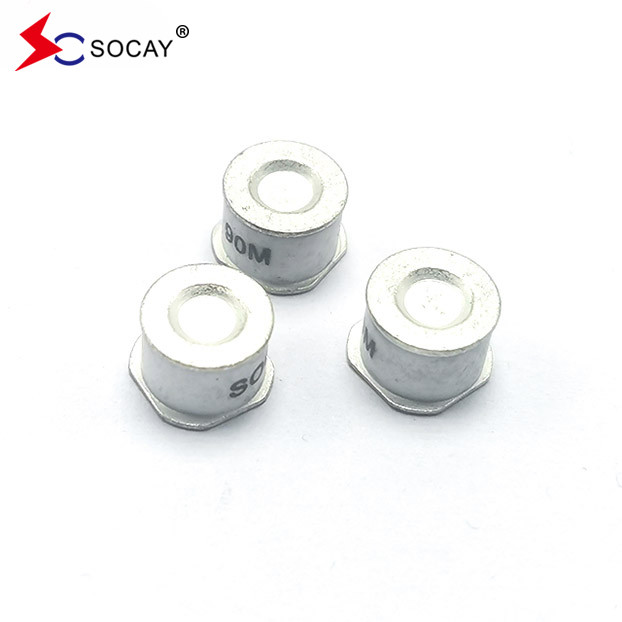

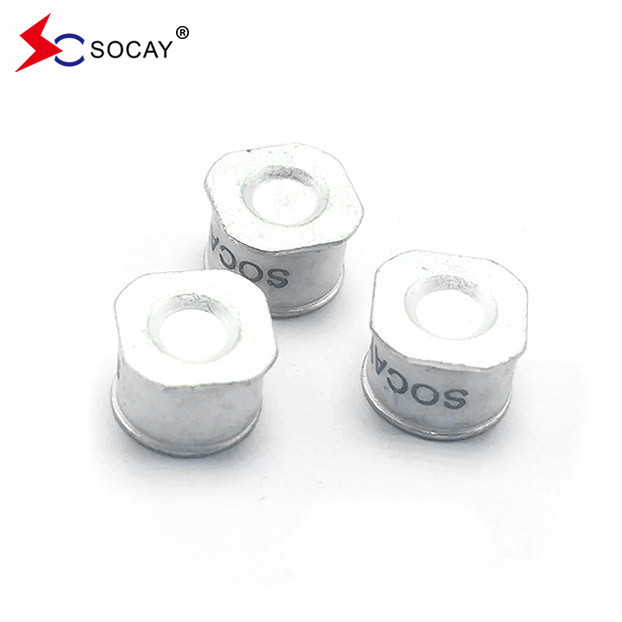

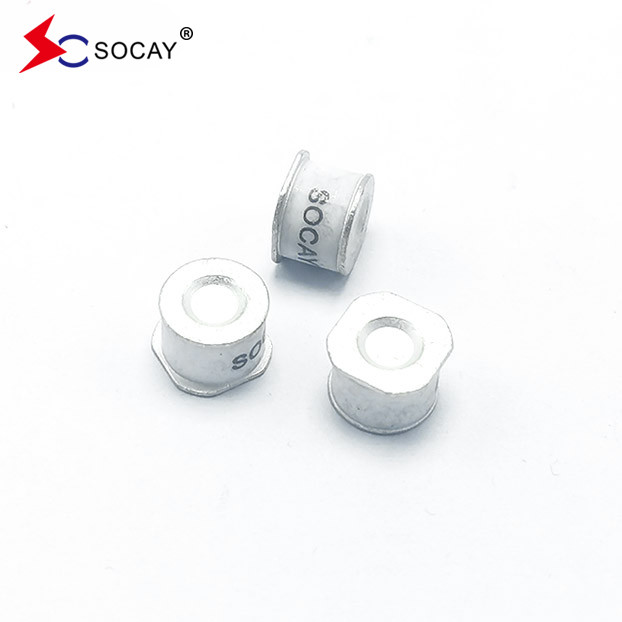

SMD 세라믹 가스 방출관 SC2E8-350MSMD, 표면 장착 GDT 차단기
데이터 셰이트:SC2E8_v91.1.pdf
| 부문 번호 | 표기 |
DC 스파크 전압 이상 |
최대 충동 스파크-오버 전압 | 최소 단열 저항 | 최대 용량 | 활전압 | 봉사 생활 | ||||
|
명목 충동 방출 전류 |
최대 충동 방출 전류 |
명목 충동 방출 전류 |
충동적 인 생명 | ||||||||
| 100V/S | @100V/μs | @1KV/μs | 1MHz | @ 1A |
@8/20μs ± 5배 |
@8/20μs 1번 |
@50Hz 1세크 10시간 |
@10/1000μs 300번 |
|||
|
SC2E8-75M SC2E8-75ML SC2E8-75MSMD |
SOCAY 75M |
75V±20% | < 500V | <600V | 1 GΩ (25V) | <1.5pF | ~15V | 10KA | 20KA | 10A | 100A |
|
SC2E8-90M SC2E8-90ML SC2E8-90MSMD |
SOCAY 90M |
90V±20% | < 500V | <600V | 1 GΩ (50V) | <1.5pF | ~15V | 10KA | 20KA | 10A | 100A |
|
SC2E8-150M SC2E8-150ML SC2E8-150MSMD |
SOCAY 150M |
150V±20% | < 500V | <600V | 1 GΩ (50V) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-230M SC2E8-230ML SC2E8-230MSMD |
SOCAY 230M |
230V±20% | <600V | < 700V | 1 GΩ (100V에서) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-250M SC2E8-250ML SC2E8-250MSMD |
SOCAY 250M |
250V±20% | < 700V | < 800V | 1 GΩ (100V에서) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-300M SC2E8-300ML SC2E8-300MSMD |
SOCAY 300M |
300V±20% | < 800V | < 900V | 1 GΩ (100V에서) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-350M SC2E8-350ML SC2E8-350MSMD |
SOCAY 350M |
350V±20% | < 800V | < 900V | 1 GΩ (100V에서) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
| 재료 |
납 장치:금속 선과 니켈 접착 선 표면 장착:비스듬한 진료 |
|
| 제품 표시 |
S오케이XXXM/H XXX -상정전압 M-10KA H - 20KA |
|
|
광선으로 반사 전환 전류 |
0.5A (약 0.5A) | |
| 광전압 | ~60 볼트 | |
|
저장 및 운영 온도 |
-40~+90°C | |
| 무게 | SC2E8-XXXML | ~1.5g |
| SC2E8-XXXHL | ~1.6g | |
| SC2E8-XXXM/H | ~1.35g | |
| SC2E8-XXXM/HSMD | ~1.5g | |
| 기후 범주 (IEC 60068-1) | 40/ 90/ 21 | |
