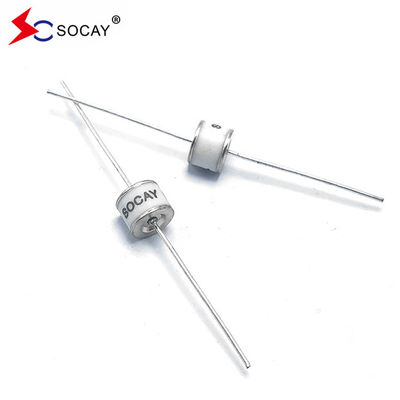

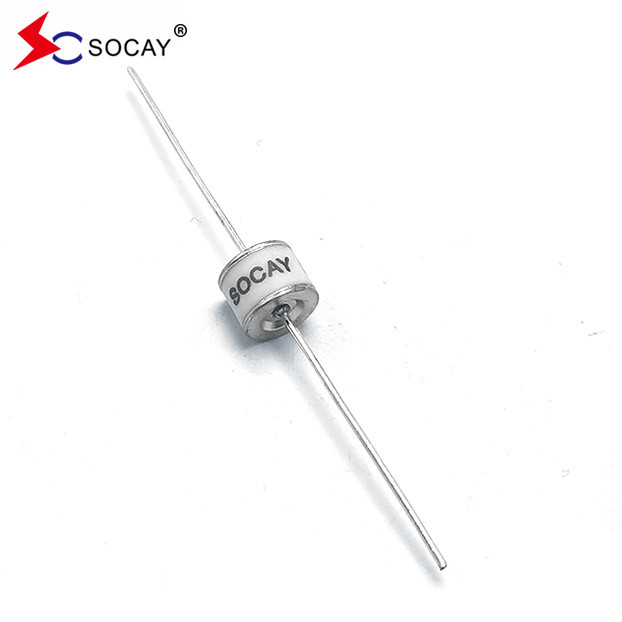

800V 축성 납 도자기 GDT 튜브 SC2E8-800ML 클래식 부품
데이터 셰이트:SC2E8_v91.1.pdf
가스 방출관 (GDT) 전형적인 응용 회로
세라믹 가스 방출 튜브 (GDT) 는 통신, 보안 및 산업과 같은 전자 제품의 통신 라인 및 전력 라인 보호에 널리 사용됩니다.전력선 보호용으로 사용할 때, 세라믹 가스 배열 파이프 (GDT) 는
MOV 또는 TVS와 함께 시리즈로 적용됩니다. 그림 2에서 나타낸 바와 같이. 그림 3는 RJ45 인터페이스 보호, 그림 4 및 그림 5는 각각 RS485 인터페이스와 BNC를 보여줍니다.
2단계 인터페이스 보호 시스템, 1단계는 세라믹 가스 배charge 튜브를 사용합니다.
| 부문 번호 | 표기 | DC 스파크 전압 이상 | 최대 충동 스파크-오버 전압 | 최소 단열 저항 | 최대 용량 | 활전압 | 봉사 생활 | ||||
명목 충동 방출 전류 | 최대 충동 방출 전류 | 명목 충동 방출 전류 | 충동적 인 생명 | ||||||||
| 100V/S | @100V/μs | @1KV/μs | 1MHz | @ 1A | @8/20μs ± 5배 | @8/20μs 1번 | @50Hz 1세크 10시간 | @10/1000μs 300번 | |||
SC2E8-420M SC2E8-420ML SC2E8-420MSMD | SOCAY 420M | 420V±20% | < 900V | < 1000V | 1 GΩ (100V에서) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
SC2E8-470M SC2E8-470ML SC2E8-470MSMD | SOCAY 470M | 470V±20% | < 900V | < 1000V | 1 GΩ (100V에서) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
SC2E8-600M SC2E8-600ML SC2E8-600MSMD | SOCAY 600M | 600V±20% | <1100V | < 1200V | 1 GΩ (100V에서) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
SC2E8-800M SC2E8-800ML SC2E8-800MSMD | SOCAY 800m | 800V±20% | < 1200V | <1400V | 1 GΩ (100V에서) | <1.5pF | ~20V | 10KA | 20KA | 10A | 100A |
가스 배열 튜브의 주요 특성
>동전 분산 전압: 70~7500V
>충격 방출 전류 (8/20 μs): 최대 100 kA
>충격 방출 전류 (10/350 μs): 최대 100 kA
>전력 주파수 방출 전류 (1초): 최대 20A
>전력 주파수 방출 전류 (0.2 s): 최대 300A
> 활전압: 10~35V
>열대 저항: 최소 1 GΩ
>용량: 최소 0.2 pF
세라믹 가스 배열관 (GDT) 의 특성
> 접합 용량은 낮고 대부분의 시리즈 제품의 접합 용량은 2pF를 초과하지 않으며, 초대 흐름 제품의 접합 용량은 수십에서 수십 피코파라드입니다.;
> 큰 흐름 속도, 우리의 세라믹 가스 방출관 (GDT) 단일 단위는 500A에서 100kA까지 8/20μs의 흐름 속도 범위를 가지고 있습니다.
> 고 단열 저항, 일반적으로 1GΩ 이상, 노화하기가 쉽지 않고 높은 신뢰성을 가지고 있습니다.
> DC 분산전압 범위는 75V ~ 6000V, 펄스 분산전압 범위는 600V ~ 7800V입니다.
> SMD 장치 및 플러그인 장치, 두 단말 장치 및 세 단말 장치 등 다양한 패키지, 다양한 응용 요구 사항을 충족시키기 위해;
> 설치가 쉽다.
SOCAY에 대해
우리는 중국에서 20년 이상 NTC,DIODES ect 소극 부품의 제조 및 공급자입니다.
