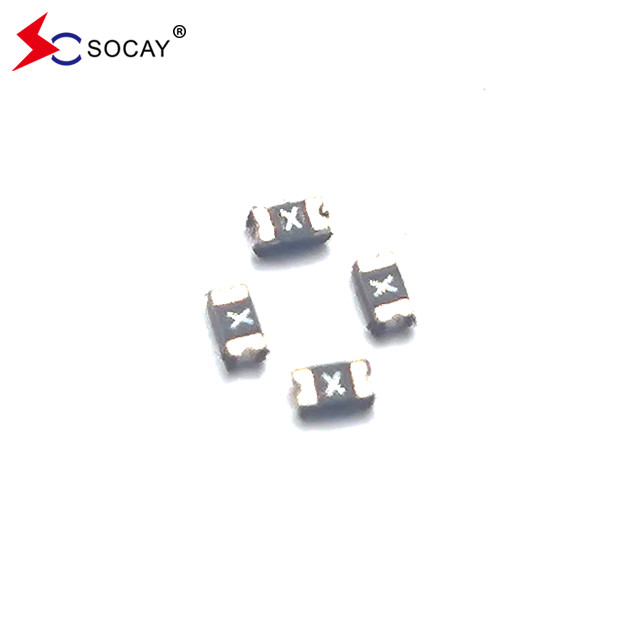

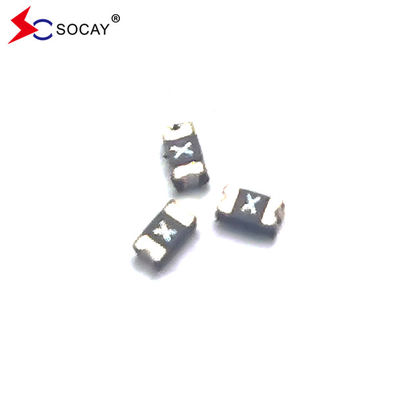

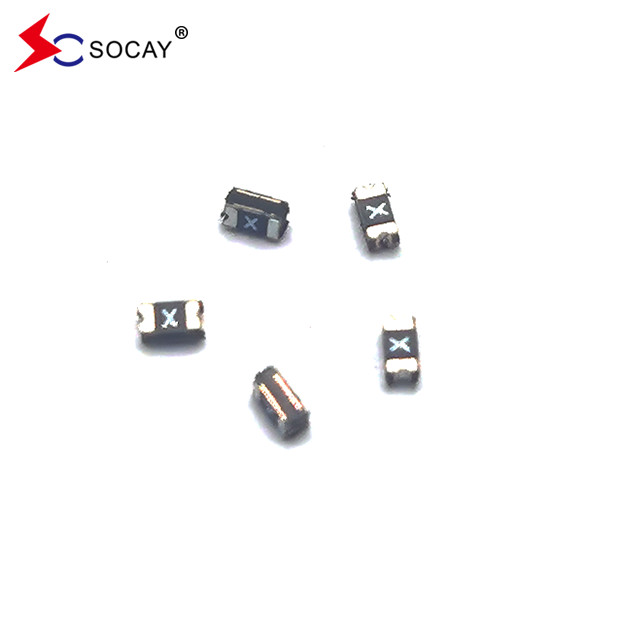

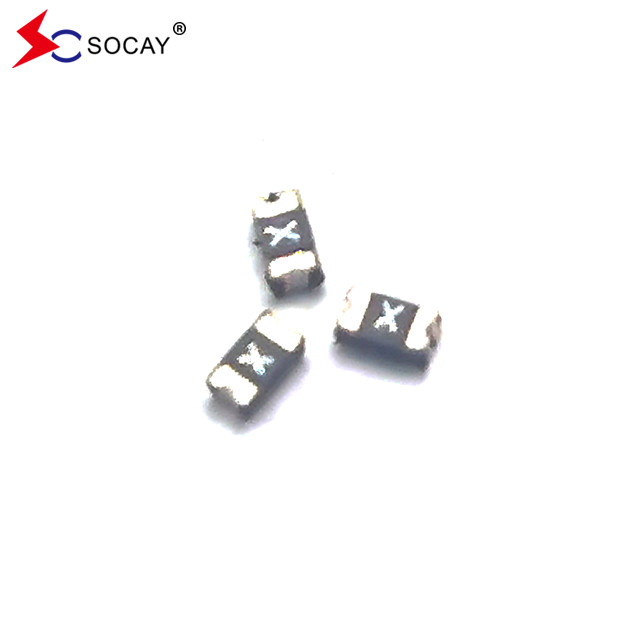

표면 마운트 재설정 PPTC SCF002-0603RB 0.02A 30Vmax 더 빠른 트리핑 0603 차원 고체 상태
데이터 셰이트:SCF0603RB 시리즈_v2108.1.pdf
| 부문 번호 | 전류를 유지 | 트립 현재 | 가등전압 | 최대 전류 | 전형적 인 힘 |
최대 시간 트립 |
저항력 | ||
| 난기다려(A) | 난여행(A) |
V최대 (Vdc) |
난최대 (A) |
P이봐요. (W) |
전류 (A) |
시간 (세크.) |
R분 (Ω) |
R1max (Ω) |
|
| SCF001-0603RB | 0.01 | 0.03 | 30.0 | 20.0 | 0.50 | 0.20 | 1.00 | 15.00 | 100.0 |
| SCF002-0603RB | 0.02 | 0.06 | 30.0 | 20.0 | 0.50 | 0.20 | 1.00 | 12.00 | 70.00 |
| SCF003-0603RB | 0.03 | 0.09 | 30.0 | 20.0 | 0.50 | 0.15 | 1.00 | 6.000 | 65.00 |
| SCF004-0603RB | 0.04 | 0.12 | 24.0 | 20.0 | 0.50 | 0.20 | 1.00 | 4.000 | 45.00 |
| SCF005-0603RB | 0.05 | 0.15 | 24.0 | 20.0 | 0.50 | 0.25 | 1.00 | 3.000 | 35.00 |
| SCF010-0603RB | 0.10 | 0.30 | 15.0 | 40.0 | 0.50 | 0.50 | 1.00 | 0.900 | 8.000 |
| SCF020-0603RB | 0.20 | 0.50 | 9.0 | 40.0 | 0.50 | 1.00 | 0.60 | 0.550 | 3.500 |
| SCF025-0603RB | 0.25 | 0.55 | 9.0 | 40.0 | 0.50 | 8.00 | 0.08 | 0.500 | 3.000 |
| SCF030-0603RB | 0.30 | 0.70 | 6.0 | 40.0 | 0.50 | 8.00 | 0.10 | 0.300 | 2.000 |
| SCF035-0603RB | 0.35 | 0.75 | 6.0 | 40.0 | 0.50 | 8.00 | 0.10 | 0.200 | 1.400 |
| SCF040-0603RB | 0.40 | 0.80 | 6.0 | 40.0 | 0.50 | 8.00 | 0.10 | 0.150 | 0.900 |
| SCF050-0603RB | 0.50 | 1.00 | 6.0 | 40.0 | 0.50 | 8.00 | 0.10 | 0.100 | 0.800 |
|
난 기다려최대 전류 장치가 25에서 작동하지 않습니다°C는 여전히 공중입니다. 난 여행= 트립 전류. 장치가 항상 25에서 트립 할 최소 전류°C는 여전히 공중입니다. V 최대= 최대 작동 전압 장치가 고량 전류 (Imax) 에서 손상을 입지 않고 견딜 수 있습니다. 난 최대= 최대 파동 전류 장치가 고등전압 (Vmax) 에서 손상없이 견딜 수 있습니다. P d유형= 장치가 작동 상태에서 25에서 최대 전력 소모°C 정전압에서 정지 공기 환경 R 분= 25에서 터트리기 전 장치의 최소 저항°C. R 1max= 최대 장치 저항은 재흐름 한 시간 후에 측정됩니다. |
|||||||||
특징:
|
u RoHS 준수 및 알로겐 무료 0603 크기, 표면 장착, 고체 상태 u 운영 전류: 0.01A ~ 0.50A u 최대 전압: 6V ~ 30Vdc u 작동 온도: -40°C ~ + 85°C
|
| 테스트항목 | 시험 조건 | 받아들여 / 거절 기준 |
| 저항력 | 정지된 공기 @ 25°C | R분≤R≤R1최대 |
| 여행 할 때 | 정해진 전류, V최대, 25°C | T≤ 최대 이동 시간 |
| 유지 전류 | 30분, 1시H | 여행은 안돼 |
| 여행 주기 생활 | V최대, 난최대, 100사이클 | 불타거나 불타는 것이 없습니다 |
| 여행 에 대한 인내 | V최대1시간 | 불타거나 불타는 것이 없습니다 |
| 터미널 재료 | 금으로 접힌 니켈 구리 |
| 용접 구역 | EIA 사양 RS 186-9E 및 ANSI/J-STD-002 카테고리 3를 충족합니다. |
| 테스트항목 | 시험 조건 | 저항 변화 |
| 수동적 인 노화 | 85°C, 1000시간 | ±10% |
| 습성 노화 | 85°C/85%RH.100시간 | ± 5% |
| 열 충격 |
MIL-STD-202, 방법 107G +85°C/-40°C, 20번 |
±33%의 전형적인 저항 변화 |
| 용매 저항성 | MIL-STD-202, 방법 215 | 변함이 없습니다. |
| 진동 | ML-STD-883C, 시험 조건 A | 변함이 없습니다. |
| 모델 | 최대 주변 작동 온도 (°C) | ||||||||
| -40 | - 20 | 0 | 25 | 40 | 50 | 60 | 70 | 85 | |
| SCF001-0603RB | 0.014 | 0.0125 | 0.0115 | 0.010 | 0.0085 | 0.007 | 0.006 | 0.005 | 0.0035 |
| SCF002-0603RB | 0.028 | 0.025 | 0.023 | 0.020 | 0.017 | 0.014 | 0.012 | 0.010 | 0.007 |
| SCF003-0603RB | 0.042 | 0.038 | 0.035 | 0.030 | 0.026 | 0.021 | 0.018 | 0.015 | 0.011 |
| SCF004-0603RB | 0.056 | 0.050 | 0.046 | 0.040 | 0.034 | 0.028 | 0.024 | 0.020 | 0.014 |
| SCF005-0603RB | 0.070 | 0.063 | 0.058 | 0.050 | 0.043 | 0.035 | 0.030 | 0.025 | 0.018 |
| SCF010-0603RB | 0.140 | 0.125 | 0.115 | 0.100 | 0.085 | 0.070 | 0.060 | 0.050 | 0.035 |
| SCF020-0603RB | 0.280 | 0.250 | 0.230 | 0.200 | 0.170 | 0.140 | 0.120 | 0.100 | 0.070 |
| SCF025-0603RB | 0.350 | 0.310 | 0.290 | 0.250 | 0.210 | 0.180 | 0.150 | 0.130 | 0.090 |
| SCF030-0603RB | 0.420 | 0.380 | 0.350 | 0.300 | 0.260 | 0.210 | 0.180 | 0.150 | 0.110 |
| SCF035-0603RB | 0.470 | 0.440 | 0.390 | 0.350 | 0.300 | 0.270 | 0.240 | 0.200 | 0.140 |
| SCF040-0603RB | 0.540 | 0.500 | 0.450 | 0.400 | 0.340 | 0.310 | 0.270 | 0.230 | 0.160 |
| SCF050-0603RB | 0.670 | 0.630 | 0.560 | 0.500 | 0.430 | 0.390 | 0.340 | 0.290 | 0.200 |
| 부문 번호 | 양 | 부문 번호 | 양 |
| SCF001-0603RB | 4000 PCS | SCF020-0603RB | 5000 PCS |
| SCF002-0603RB | 4000 PCS | SCF025-0603RB | 5000 PCS |
| SCF003-0603RB | 5000 PCS | SCF030-0603RB | 5000 PCS |
| SCF004-0603RB | 5000 PCS | SCF035-0603RB | 5000 PCS |
| SCF005-0603RB | 5000 PCS | SCF040-0603RB | 4000 PCS |
| SCF010-0603RB | 5000 PCS | SCF050-0603RB | 4000 PCS |
