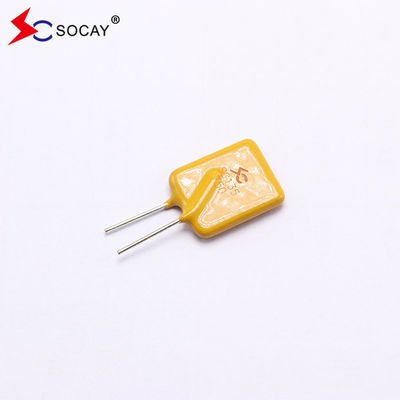

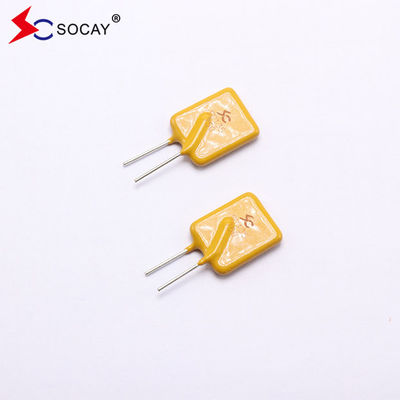

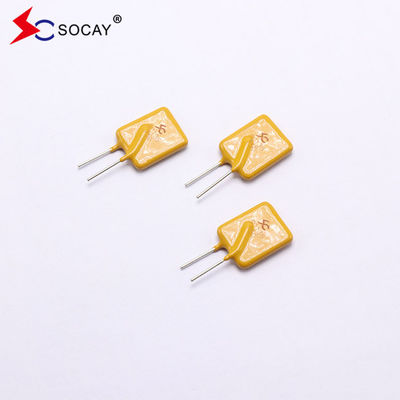

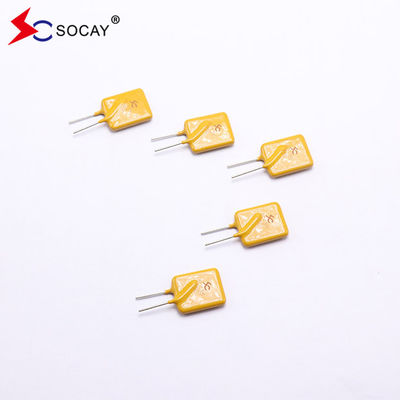

SOCAY 재설정 가능한 폴리머 PPTC SC135-750SZ0D 전원 0.75A 전원 포트
재설정 가능한 폴리머 PPTC- 네데이터 셰이트:SC135-750SZ0D_v9121.pdf
전기 매개 변수:
| 부문 번호 | 난기다려(A) | 난여행(A) |
V최대 (Vdc) |
난최대 (A) |
Pdtyp (W) |
최대 시간 트립 |
R존재 | |||
| 재설정 가능한 폴리머 PPTC |
전류 (A) |
시간 (S) |
R분 (Ω) |
R최대 (Ω) |
R1최대 (Ω) |
|||||
|
SC135-750SZ0D |
0.75 | 1.50 | 135 | 20 | 3.5 | 3.75 | 20.00 | 0.50 | 0.85 | 1.28 |
PPTC에 관한 것
폴리머리 양 온도 계수는 고압 상태에서 고 폴리머 유기 폴리머로 만들어진 일종의 초류 전자 보호 요소입니다.고온과 vulkanisation 반응, 전도성 입자 재료로 도핑 후 특수 기술로 처리. 전통적인 피지 전류 보호, 한 번만 보호 할 수 있습니다,자발적 회복 피지 큐브가 과류 과열 보호가 있는 동안, 자동 복제 기능
PPtcs 작업 표준
PPTC 업무 표준
회로에 연쇄로 연결되면, 비정상적인 전류가 있을 때, 저항 값은 순간적으로 상승하고 전류 제한자로 작용합니다.낮은 저항 상태로 돌아가서 회로가 정상적으로 작동합니다..
재설정 가능한 폴리머 PPTC 특징:
|
u RoHS 준수 및 하로겐 없는 u 방사성 납 장치 u 고화질, 불 retardant 에포시 폴리머 절연 물질 UL94V-0 요구 사항을 충족 PPTC 재설정 가능한 피지 작동 전류: 0.90A, 최대 전압: 60Vdc, 작동 온도: -40°C ~ +85°C |
리셋 가능한 폴리머 PPTC 애플리케이션:
|
u USB 허브, 포트 및 주변 장치 u 전원 포트 u IEEE1394 포트 u 모터 보호 u 컴퓨터 및 주변 장치 u 전자기기 |
온도 리레이팅 차트 ∙ I기다려(A):
| 환경 작동 온도 | -40°C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| % 감소 | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
시험 절차 및 요구 사항:
| 테스트 | 시험 조건 | 수용/이겨내기 기준 |
| 저항력 | 정지된 공기 @ 25±2°C | Rmin≤R≤Rmax |
| 전류를 유지 | 60분, 대기중, 조용한 공기 중 @25±2°C | 여행은 안돼 |
| 여행 할 때 | 정해진 전류, Vmax, @25±2°C | T≤ 최대 이동 시간 |
| 여행 주기 생활 | Vmax, Imax, 100 회로 | 불타거나 불타는 것이 없습니다 |
| 여행 에 대한 인내 | Vmax, 24시간 | 불타거나 불타는 것이 없습니다 |
재설정 가능한 폴리머 PPTC 물리적 사양:
| 납 물질 |
0.03-1.85A 금속 접착된 구리 접착제 2.50-5.00A 금속 접착 구리 |
| 용접 특성 | MIL-STD-202, 방법 208E에 따른 용접 능력 |
| 단열물질 | 가열된 불 retardant 에포시 폴리머는 UL 94V-0 요구 사항을 충족합니다. |
| 기기 표기 | 표기: ‧SC‧, 전압, 평준 전류 |
재설정 가능한 폴리머 PPTC 포장량
| 부문 번호 | 양 (PC/레일) |
|
SC135-750SZ0D |
500 |
