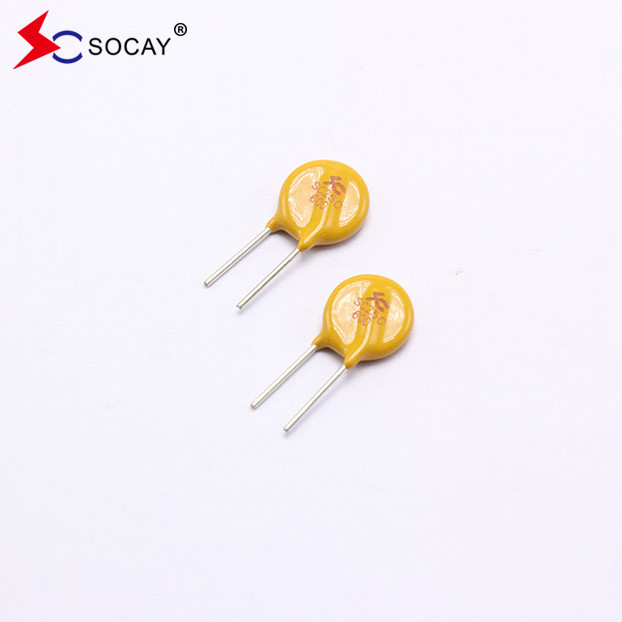

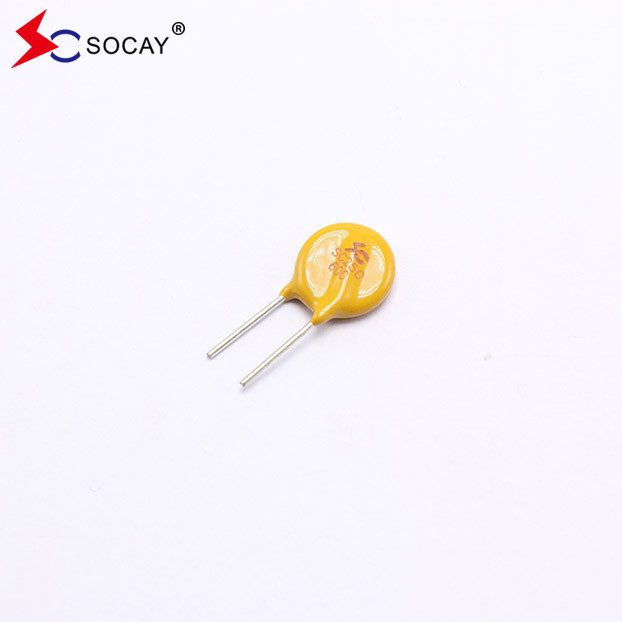

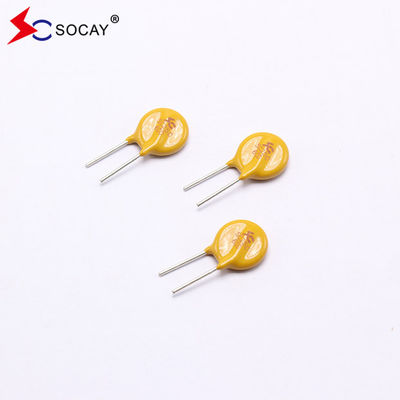

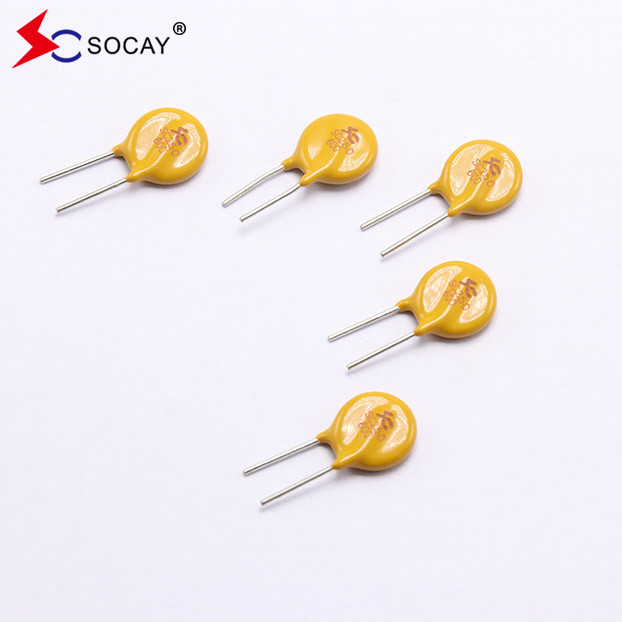

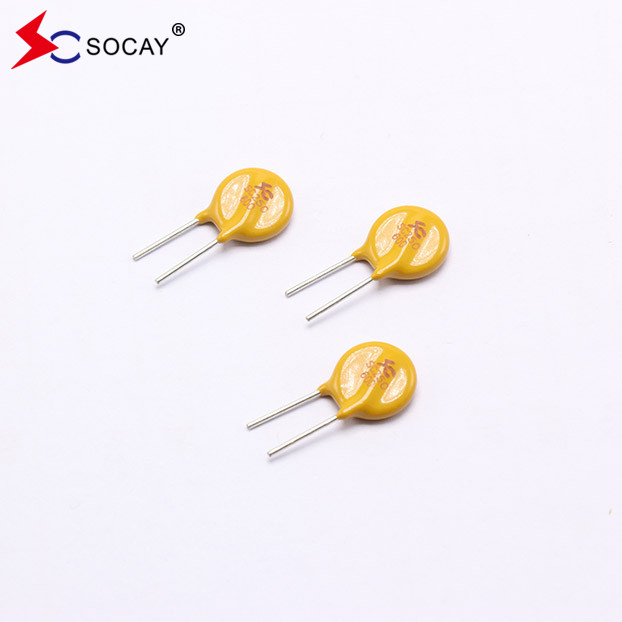

원본 공장 SOCAY 재설정 가능한 폴리머 PPTC SC250-600CZ0D
재설정 가능한 폴리머 PPTC- 네데이터 셰이트:SC250-600CZ0D_v981.pdf
전기 매개 변수:
| 부문 번호 | 난기다려(A) | 난여행(A) |
V최대 (Vdc) |
난최대 (A) |
Pdtyp (W) |
최대 시간 트립 |
R존재 | |||
| 재설정 가능한 폴리머 PPTC |
전류 (A) |
시간 (S) |
R분 (Ω) |
R최대 (Ω) |
R1최대 (Ω) |
|||||
|
SC250-600CZ0D |
0.60 | 1.20 | 220 | 3.0 | 4.0 | 3.0 | 10.0 | 0.50 | 0.75 | 1.13 |
PPTC에 관한 것
PTC (Polymer Positive Temperature Coefficient) 장치 는 과류 과 과열 장애 를 방지 하는 데 도움 이 될 수 있다.열전지형 장치 는 고장 상태 에서 위험 할 정도로 큰 전류 의 흐름을 제한 한다그러나, 그것은 오직 한 번만 사용할 수 있고 교체되어야 하는 전통적인 피지스와 다릅니다.Jidentong이 수년 동안 신중하게 제작한 PTC 장치는 문제 해결 및 전원 공급을 끊는 후에 다시 설정할 수 있습니다, 따라서 부품 비용과 서비스 수수료를 줄입니다. PTC 회로 보호 장치는 나노 전도자 입자와 혼합 된 폴리머 PTC 원료로 만들어집니다.이 물질은 전도기를 단단히 결합하여 결정 구조로 만듭니다.그러나 큰 전류가 통과하거나 주변 온도가 상승하여 장치 온도가 작동 온도보다 높을 때폴리머의 전도기가 녹아 불규칙하게 배치됩니다., 부피가 팽창하고 임피던스가 빠르게 증가하도록 만듭니다.
전자 회로에서 재설정 가능한 안전 장치의 전형적인 응용:
1배터리 충전기의 보호
배터리 충전기 회로에서전력 변환기의 조절되지 않은 DC 출력 전압은 전압 안정화 회로에 의해 조절되고 배터리를 충전하기 위해 적절한 전압으로 변환됩니다.PPTC 장치와 전압 과부하 보호 장치는 다음과 같은 오류로부터 보호하기 위해 서로 협력합니다.
* 과도한 전류. 과도한 전류는 전력 FET 또는 배터리 팩을 손상시킬 수 있습니다.
이 때 다이오드가 켜지고 PPTC 장치는 전류를 제한하기 위해 높은 임피던스 상태에 들어갑니다.
*전압이 너무 높습니다. 이 때 전압 과부하 보호 장치가 작동하고 PPTC 장치가 전류를 제한합니다.
재설정 가능한 폴리머 PPTC 특징:
|
u RoHS 준수 및 하로겐 없는 u 방사성 납 장치 u 고화질, 불 retardant 에포시 폴리머 절연 물질 UL94V-0 요구 사항을 충족 PPTC 재설정 가능한 피지 작동 전류: 0.90A, 최대 전압: 60Vdc, 작동 온도: -40°C ~ +85°C |
리셋 가능한 폴리머 PPTC 애플리케이션:
|
u USB 허브, 포트 및 주변 장치 u 전원 포트 u IEEE1394 포트 u 모터 보호 u 컴퓨터 및 주변 장치 u 전자기기 |
온도 리레이팅 차트 ∙ I기다려(A):
| 환경 작동 온도 | -40°C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| % 감소 | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
시험 절차 및 요구 사항:
| 테스트 | 시험 조건 | 수용/이겨내기 기준 |
| 저항력 | 정지된 공기 @ 25±2°C | Rmin≤R≤Rmax |
| 전류를 유지 | 60분, 대기중, 조용한 공기 중 @25±2°C | 여행은 안돼 |
| 여행 할 때 | 정해진 전류, Vmax, @25±2°C | T≤ 최대 이동 시간 |
| 여행 주기 생활 | Vmax, Imax, 100 회로 | 불타거나 불타는 것이 없습니다 |
| 여행 에 대한 인내 | Vmax, 24시간 | 불타거나 불타는 것이 없습니다 |
재설정 가능한 폴리머 PPTC 물리적 사양:
| 납 물질 |
0.03-1.85A 금속 접착된 구리 접착제 2.50-5.00A 금속 접착 구리 |
| 용접 특성 | MIL-STD-202, 방법 208E에 따른 용접 능력 |
| 단열물질 | 가열된 불 retardant 에포시 폴리머는 UL 94V-0 요구 사항을 충족합니다. |
| 기기 표기 | 표기: ‧SC‧, 전압, 평준 전류 |
재설정 가능한 폴리머 PPTC 포장량
| 부문 번호 | 양 (PC/레일) |
|
SC250-600CZ0D |
500 |
