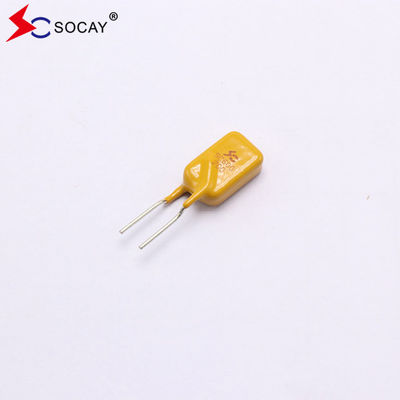

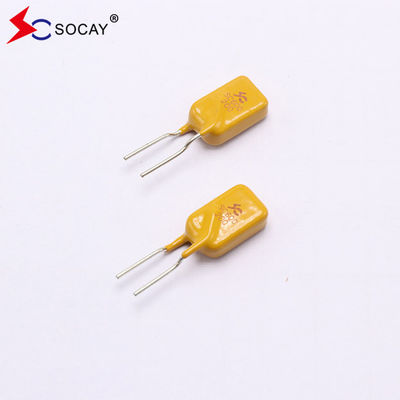

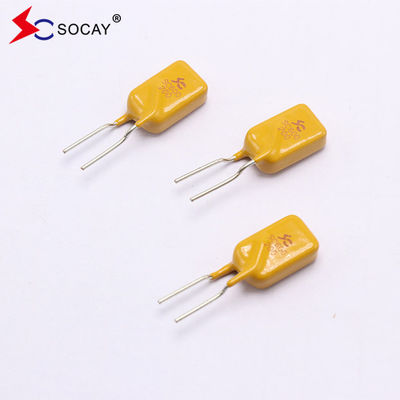

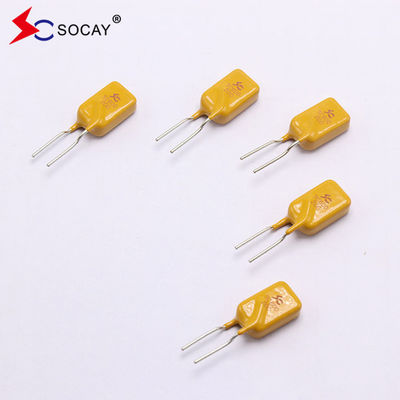

SC600 시리즈 PPTC 재설정 피지 SC600-200SW0D 빠른 배달 시간
PPTC 재설정 가능한 피지- 네데이터 셰이트:SC600-200SW0D_v981.pdf
전기 매개 변수:
| 부문 번호 | 난기다려(A) | 난여행(A) |
V최대 (Vdc) |
난최대 (A) |
Pdtyp (W) |
최대 시간 트립 |
R존재 | |||
| 재설정 가능한 폴리머 PPTC |
전류 (A) |
시간 (S) |
R분 (Ω) |
R최대 (Ω) |
R1최대 (Ω) |
|||||
|
SC600-200SW0D |
0.20 | 0.40 | 400 | 3.0 | 1.5 | 1.0 | 10.0 | 5.0 | 9.0 | 14.0 |
|
난기다려= PPTC 재설정 가능한 피지 유지 전류: 장치가 25°C의 정지 공기에서 작동하지 않는 최대 전류. 난여행= PPTC 재설정 가능한 피지 트립 전류: 장치가 항상 25°C에서 여전히 공기를 공급하는 최소 전류. V최대= 최대 전압 장치가 가등 전류에서 손상을 입지 않고 견딜 수 있습니다. 난최대= 정량 전압에서 손상없이 견딜 수 있는 최대 장애 전류 장치. T여행=배정된 전류에서 최대 발동 시간 (s) P이봐요.= 전형적인 전력 소모: 상태 공기 환경에서 장치에 의해 소모되는 전형적인 전력량. R분= PPTC 재설정 가능한 피지 장치의 최소 저항은 작동하기 전에 25°C에서 R최대= 작동하기 전 25°C의 장치 최대 저항 R1최대= 작동 한 1시간 후에 25°C에서 측정된 장치의 최대 저항. 주의: 지정된 등급을 초과하는 동작은 손상을 초래할 수 있으며, 가능한 활과 화염을 유발할 수 있습니다. |
||||||||||
PPTC 재설정 가능한 피지 특징:
|
u RoHS 준수 및 하로겐 없는 u 방사성 납 장치 u 고화질, 불 retardant 에포시 폴리머 절연 물질 UL94V-0 요구 사항을 충족 PPTC 재설정 가능한 피지 작동 전류: 0.20A, 최대 전압: 400Vdc, 작동 온도: -40°C ~ +85°C |
PPTC 재설정 가능한 피지 애플리케이션:
|
u USB 허브, 포트 및 주변 장치 u 전원 포트 u IEEE1394 포트 u 모터 보호 u 컴퓨터 및 주변 장치 u 전자기기 |
온도 리레이팅 차트 ∙ I기다려(A):
| 환경 작동 온도 | -40°C | -20°C | 0°C | 23°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C |
| % 감소 | 145% | 130% | 120% | 100% | 95% | 88% | 80% | 71% | 66% | 56% |
시험 절차 및 요구 사항:
| 테스트 | 시험 조건 | 수용/이겨내기 기준 |
| 저항력 | 정지된 공기 @ 25±2°C | Rmin≤R≤Rmax |
| 전류를 유지 | 60분, 대기중, 조용한 공기 중 @25±2°C | 여행은 안돼 |
| 여행 할 때 | 정해진 전류, Vmax, @25±2°C | T≤ 최대 이동 시간 |
| 여행 주기 생활 | Vmax, Imax, 100 회로 | 불타거나 불타는 것이 없습니다 |
| 여행 에 대한 인내 | Vmax, 24시간 | 불타거나 불타는 것이 없습니다 |
PPTC 재설정 가능한 피지컬 사양:
| 납 물질 |
0.03-1.85A 금속 접착된 구리 접착제 2.50-5.00A 금속 접착 구리 |
| 용접 특성 | MIL-STD-202, 방법 208E에 따른 용접 능력 |
| 단열물질 | 가열된 불 retardant 에포시 폴리머는 UL 94V-0 요구 사항을 충족합니다. |
| 기기 표기 | 표기: ‧SC‧, 전압, 평준 전류 |
PPTC 재설정 가능한 피지 포장량:
| 부문 번호 | 양 (PC/레일) |
|
SC600-200SW0D |
500 |
