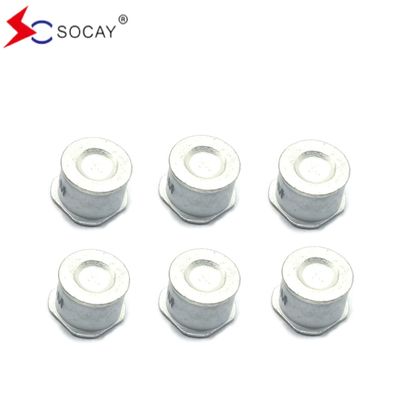

번개 차단기 축성 납 유연 세라믹 가스 방출 튜브 800V SC2E8-470MSMD GDT 전자 부품

번개 차단기 축성 납 유연 세라믹 가스 방출 튜브 800V SC2E8-470MSMD GDT 전자 부품

데이터 셰이트:SC2E8_v91.1.pdf

세라믹 가스 배열관의 작동 원리
세라믹 가스 방출 튜브는 세라믹으로 밀폐되어 있으며, 내부에 구멍이있는 두 개 이상의 금속 전극으로 구성되어 있으며, 관성 가스 아르곤과 네온으로 채워집니다. 일반적으로,그들은 회로에서 병렬로 연결되어 있습니다장치가 작동하지 않을 때 저항은 매우 높고 동등 용량은 낮습니다. 그것은 열린 회로로 간주 될 수 있으며 회로에 거의 영향을 미치지 않습니다.비정상적인 맥박이 있을 때, 내부 저항은 작동 전압 값에 도달 한 즉시 떨어지고 전류가 방출됩니다. 비정상적인 높은 전압이 사라지면,그것은 자동으로 높은 저항 상태로 돌아와 회로가 정상적으로 작동합니다.

세라믹 가스 배열 튜브의 장점:

1파기 (전도) 전, 그것은 큰 저항과 누출 전류가 없거나 매우 작은 열린 회로와 동등합니다.

2고장 (전도) 에 따라 매우 작은 전압 하락과 함께 큰 전류를 통과 할 수있는 단회로 동등합니다.

3펄스 전류 용량 (피크 전류) 는 매우 크다; 2.5kA ~ 100kA;

4양방향 대칭 특성을 가지고 있습니다.

5용량 값은 3pF 이하로 매우 작습니다.

세라믹 가스 배열 파이프의 단점:

1가스 이온화는 일정 시간이 필요하기 때문에 반응 속도는 느립니다. 반응 시간은 일반적으로 0.2 ~ 0.3μs (200 ~ 300ns) 이며 가장 빠른 시간은 약 0.1μs (100ns) 입니다.켜기 전에, 더 큰 진폭의 Sharp 펄스가 누출되어 보호 효과가 없습니다;

2. 파기 전압은 낮은 일관성 및 큰 분산, 일반적으로 ± 20%;

3고장 전압은 몇 가지 특정 값만 가지고 있습니다.

세라믹 가스 배열 튜브 선택:

1급속한 펄스 충격 하에서 세라믹 가스 방출 튜브의 가스 이온화 (일반적으로 0.2 ~ 0.3μ s, 가장 빠른 약 0.1μ s) 는 일정 시간이 걸립니다.그래서 더 큰 진폭의 날카로운 펄스가 뒤쪽으로 누출됩니다이 날카로운 펄스를 억제하기 위해서는 여러 가지 방법이 있습니다.방출 튜브 후에 일련의 인덕터를 연결하거나 적당한 길이의 전송 선을 남겨 날카로운 펄스를 낮은 값으로 완화하기 위해레벨; c. 배열 튜브가 첫 번째 레벨이고 TVS 튜브 또는 반도체 과전압 보호기가 두 번째 레벨로 두 단계 보호 회로를 채택하십시오.두 레벨은 저항에 의해 격리됩니다, 인덕터 또는 자기 복원 피지.

2동전 끊기 전압 Vsdc의 선택: 동전 끊기 전압 Vsdc의 최소 값은 가능한 가장 높은 전원 공급 피크 전압 또는 가장 높은 신호 전압의 1.2배 이상여야 합니다.

3충동 방출 전류의 선택: 선택은 선에 나타날 수있는 최대 급류 또는 보호가 필요한 최대 급류에 기초해야합니다.방출 튜브의 충동 방출 전류는 명소 충동 방출 전류 (또는 단일 충동 방출 전류의 절반) 에 따라 계산되어야 합니다..

4세라믹 가스 배열 튜브는 일반적으로 고장 전압의 큰 오류로 인해 병행으로 사용되지 않습니다.

5전류 문제 후: 충전 튜브가 충격 파열 후 활을 정상적으로 끄는 것을 보장하기 위해,전류가 발생할 가능성이 있는 장소 (활성 회로처럼) 에서, 바리스토르 또는 자기 복원 피지 튜브에 시리즈로 연결 할 수 있습니다.

적용

산업용 전원 공급, 통신 전원 공급, 인버터 전원 공급, UPS 연속 전원 공급, 조절 전원 공급, 구동 전원 공급, 스위치 전원 공급, 전원 모듈격리기, 인버터, 의료 장비,
