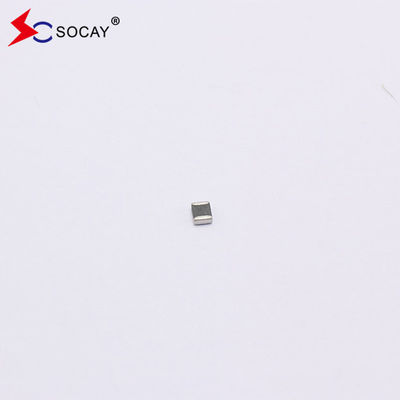

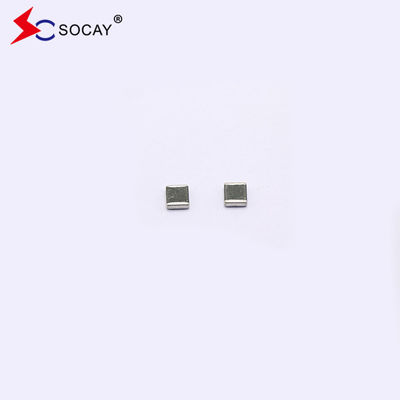

18VDC 표면 마운트 다층 바리스토르 SV0402E180G2B SMD 빠른 반응 시간 (<1ns)
다층 바리스토르 DATASHEET:SV0402E180G2B_v89.1.pdf
설명:
멀티 레이어 바리스터 SV0402E180G2B는 멀티 레이어 제조 기술을 기반으로 합니다. 이 부품들은 다양한 일시적인 사건을 억제하도록 설계되었습니다.IEC 61000-4-2 또는 전기 자기 준수 (EMC) 에 사용되는 다른 표준에 명시된 것을 포함하여SV0402E9R0G0B는 일반적으로 회로판 수준에서 통합 회로 및 다른 구성 요소를 보호하기 위해 적용됩니다. 그것은 제너 다이오드보다 더 넓은 온도 범위에서 작동 할 수 있습니다.
동등 회로:
전기 특성(25±5°C):
| 기호 | 최소 | 전형적 | 최대 | 단위 |
| VDC | ∙ | ∙ | 9 | V |
| VV | 11 | ∙ | 17 | V |
| VC | ∙ | ∙ | 35 | V |
| CP | ∙ | 5 | ∙ | pF |
VDC ∆ 바리스토르가 유지할 수 있는 최대 DC 작동 전압, 누출 전류 10μA를 초과하지 않는다.
1mA DC 전류에서 장치 전체의 전압을 측정합니다.
VB와 동등합니다.
VC ∙ 8/20μs 파형과 1A 펄스 전류로 바리스토를 가로지르는 최대 피크 전류
1MHz에서 0볼트 편차 1Vrms로 측정된 장치 용량 CP. pF는 ±30%입니다.
멀티 레이어 바리스토르 특징:
|
u 납 없는 타입 u SMD 타입 진크 옥시드 기반의 세라믹 칩 u 코트 위에 단열기는 우수한 낮은 안정적인 누출 전류를 유지 u 접착 끝은 잘 굽는 특징을 제공 u 빠른 응답 시간 (<1ns) u 낮은 클램핑 전압 u IEC61000-4-2 표준을 충족 u 낮은 용량은 고속 단일 일시 전압 보호를 충족 할 수 있습니다. |
다층 바리스토르 응용 프로그램:
|
u HDMI, DVI, USB, IEEE 1394 포트 등과 같은 고속 신호 라인을위한 낮은 용량 제품 응용 프로그램 u 모보드 및 노트북, 세트톱 박스, MP3 플레이어, DVD 플레이어 및 도킹 시스템 등에 있는 I/O 포트 (RS232, USB, PS2, VGA, 오디오) 에 대한 정상적인 용량 제품 응용 프로그램 |
다층 바리스토르 구조와 차원:
| 크기 EIA (EIAJ) |
0402 (1005) |
|
| 기호 | 인치 | 밀리미터 |
| L | 00.038±0.005 | 00.96±0.12 |
| W | 00.019±0.003 | 00.48±0.0.07 |
| T | 00.020±0.004 | 00.50±0.10 |
| C | 00.010±0.006 | 00.25±0.15 |
일반 기술 데이터:
| 작동 온도 | -40 ~ +85oC | ||
| 저장 온도 | -40 ~ +85oC | ||
| 반응 시간 | < 1 ns | ||
| 용접 가능성 | 245±5oC, 3±1초 | ||
| 용매 용매 저항성 | 260±5oC, 10±1초 | ||
| 테이핑 패키지 보관 상태 | 저장 온도 | 5 ~ 40oC | |
| 상대 습도 | 65%까지 | ||
| 저장 시간 | 최대 12개월 | ||
다층 바리스토르 환경 성능:
| 항목 | 사양 | 시험 상태 | |
| 편향 습도 | △VV/ VV≤ ± 10% | 90%RH, 40oC, 작동 전압, 1000 h | |
| 열 충격 | △VV/ VV≤ ± 10% | -40°C ~ 85°C, 30분 주기, 5주기 | |
| 전체 로드 전압 | △VV/ VV≤ ± 10% | 작동 전압 85°C 1000시간 |
다층 바리스터 운반 테이프 차원:
|
크기 EIA (EIAJ) |
0402 (1005) |
|
| 기호 | 인치 | 밀리미터 |
| A | 00.315±0.012 | 80.00±0.30 |
| B | 0.138±0.002 | 30.50±0.05 |
| C | 00.069±0.002 | 10.75±0.05 |
| D0 | 00.061±0.002 | 10.55±0.05 |
| P0 | 00.157±0.004 | 40.00±0.10 |
| P1 | 00.079±0.002 | 20.00±0.05 |
| P2 | 00.079±0.002 | 20.00±0.05 |
| W | 00.023±0.001 | 00.59±0.03 |
| L | 00.044±0.001 | 10.12±0.03 |
| T | 00.024±0.001 | 00.60±0.03 |
테이핑 패키지의 제품 양:
|
SIZE EIA (EIAJ) |
0402 (1005) |
| 표준 포장량 (PCS / 릴) | 10,000 |
