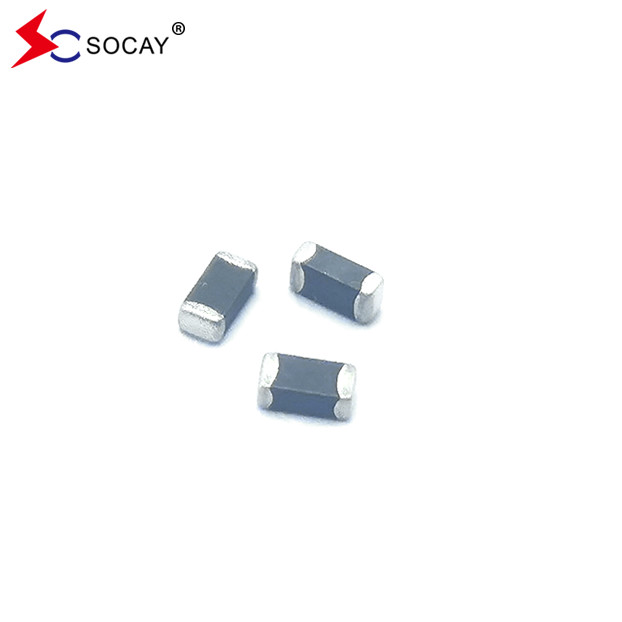

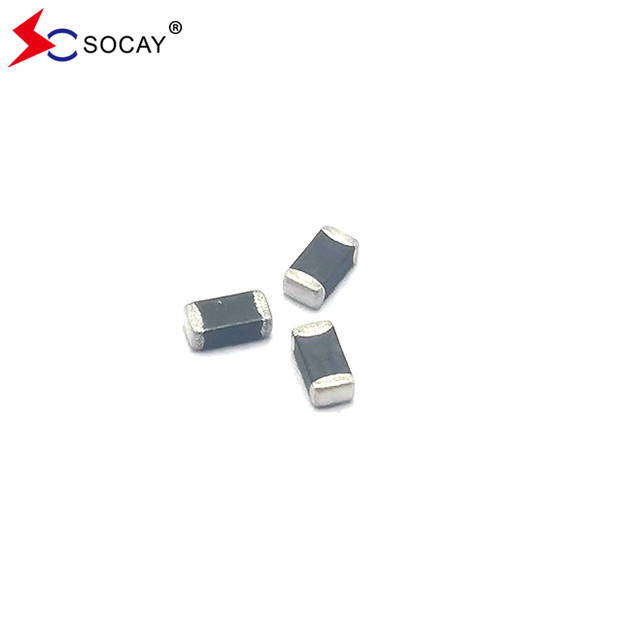

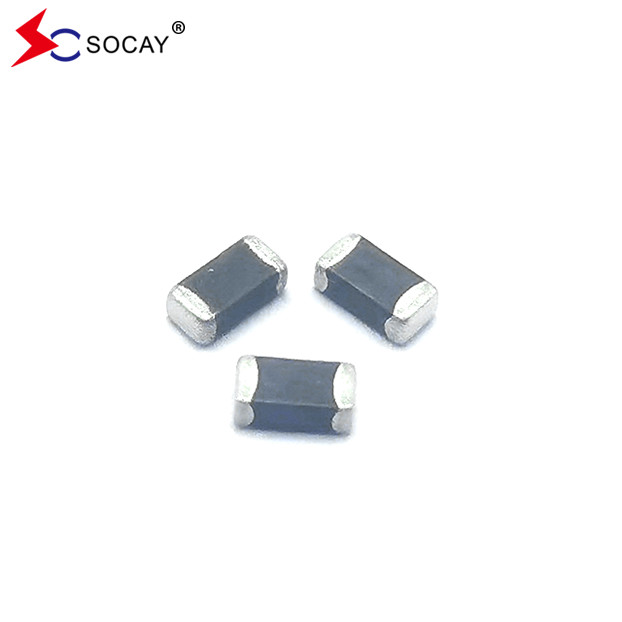

1206 멀티 레이어 칩 바리스토르 SV1206N220G0A

3000PCS
MOQ
negotiable
가격
1206 멀티 레이어 칩 바리스토르 SV1206N220G0A
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
구성 요소 이름: 다층 칩 배리스터
구성 요소 패키지: SMD1206
최대 DC 작동 전압: 22V
Vv(최소): 26.4V
Vv(최대): 33V
배리스터 전체의 최대 피크 전류: 72V
최고의 정점 경향: 100A
최대 AC 작동 전압: 17V
강조하다:

1206 다층 칩 바리스터

,

노트북 다층 칩 바리스터

기본 정보
원래 장소: 심천 광동 중국
브랜드 이름: SOCAY
인증: REACH RoHS ISO
모델 번호: SV1206N220G0A
결제 및 배송 조건
배달 시간: 5~8일
제품 설명

1206 다층 칩 바리스토르 SV1206N220G0A 모터 보드, 노트북에 적용


다층 칩 바리스터데이터 셰이트:SV1206N220G0A_v2091.pdf


설명:
다층 칩 바리스토르 SV1206N220G0A는 다층 제조 기술을 기반으로 합니다. 이 부품들은 다양한 일시적인 사건을 억제하도록 설계되었습니다.IEC 61000-4-2 또는 전기 자기 준수 (EMC) 에 사용되는 다른 표준에 명시된 것을 포함하여SV1206N220G0A는 일반적으로 회로판 수준에서 통합 회로 및 다른 구성 요소를 보호하기 위해 적용됩니다. 그것은 제너 다이오드보다 더 넓은 온도 범위에서 작동 할 수 있습니다.


다층 칩 바리스터전기적 특성 (25±5°C):

기호 최소 전형적 최대 단위
VRMS 17 V
VDC 22 V
VV 26.4 33 V
VC 72 V
아이맥스 100 A
Wmax 0.5 W

VRMS - 바리스토르가 유지할 수 있는 최대 AC 작동 전압, 누출 전류 10μA를 초과하지 않는다.

VDC: 바리스토르가 유지하며 누출 전류 10μA를 초과할 수 있는 최대 DC 작동 전압.

VV - 1mA DC 전류에서 측정된 장치 전체의 전압.

VB와 동등합니다.

VC - 8/20μs 파형과 5A 펄스 전류로 바리스토를 가로지르는 최대 피크 전류

Imax - 장치 고장없이 8/20μs 파형으로 적용될 수 있는 최대 피크 전류.

Wmax - 장치 고장없이 10/1000μs 파형으로 분산될 수 있는 최대 에너지.







다층 칩 바리스터특징:

  • 직사각형, 하이브리드 통합 회로 또는 인쇄 회로 표면 장착 부품을 위한 크기의 일련
  • 많은 사이드 전극 리드 아웃 물질이 있으며, 특히 엄격한 요구 사항의 용접성과 용접 열에 대한 저항성을 위해 표면 장착 기술에 적합합니다.
  • 빠른 반응 (<1ns)
  • 낮은 누출 전류, 낮은 클램핑 전압
  • 리플로우, 웨브 용접 및 뜨거운 공기로 수동 용접에 적합합니다.



다층 칩 바리스터응용 프로그램:

  • 마더 보드, 노트북, 셀룰러 폰, PDA, 휴대용 장치, DSC, DV, 스캐너 및 셋톱 박스... 등에 대한 응용 프로그램
  • 눌러 버튼, 전력 라인 및 낮은 주파수 단일 라인 초전압 보호에 적합합니다.




다층 칩 바리스터 구조와 차원:
1206 멀티 레이어 칩 바리스토르 SV1206N220G0A 0

크기 EIA (EIAJ) 길이 (L) 너비 (W) 두께 (T)
  인치 밀리미터 인치 밀리미터 인치 밀리미터
1206 (3216) 00.126±0.012 3.20±0.30 00.063±0.012 10.60±0.30 0.071 최대 10.80 최대









다층 칩 바리스터 IR 용접:



급속한 가열, 부분 가열 또는 급속한 냉각은 쉽게 부품의 결함을 유발할 수 있습니다. 따라서 사전 가열 및 점진적 냉각 과정이 제안됩니다.IR 용접은 제어 된 난방 속도 및 용접 액체 시간으로 인해 가장 높은 생산량을 가지고 있습니다.이 요소는 초당 4도 이상 급격한 열 기하급수에 노출되지 않도록하십시오. 초당 2도 이상적인 기하급수입니다. 용접 과정에서,열 충격을 최소화하기 위해 소금 피크 온도 100도 내로 미리 가열하는 것이 필수적입니다..








용접 권장 사항:

1206 멀티 레이어 칩 바리스토르 SV1206N220G0A 1

  • 전열
    • 온도 상승 속도는 2 ~ 4 °C / s가 제안됩니다.
    • 적당한 선열 시간은 60~120초입니다.
  • 난방
    • 급격한 온도 상승에 주의해야 용접 능력을 악화시킬 수 있습니다.
    • 펠 온도를 215 °C에서 225 °C까지 설정합니다.
  • 냉각
    • 느린 냉각에 주의해야 합니다. 이는 부품의 위치 전환을 유발할 수 있기 때문입니다.







다층 칩 바리스터 환경&신뢰성 테스트:

특징 시험 방법 및 설명
고온 저장장 표본은 무부하인 온도 조절 욕조에서 1000±2시간 동안 125±2°C에 노출시켜 1~2시간 동안 실내 온도와 습도에 보관한다.바리스토르 전압의 변화는 10% 내외로.
온도주기 정해진 온도의 온도 주기는 5번 반복하고, 1~2시간 동안 실내 온도와 습도에 보관한다.바리스토르 전압의 변화는 10% 이내이며 기계적 손상은 검사되어야 합니다.. 발자국 온도 기간
    1 -40±3°C 30분±3분
    2 방 온도 1~2시간
    3 125±2°C 30분±3분
    4 방 온도 1~2시간
높은 온도 부하 최대 허용 전압을 85°C에서 1000시간 동안 지속적으로 가한 후, 표본은 1시간 또는 1시간 동안 실내 온도와 습도에서 보관해야 한다.바리스토르 전압의 변화는 10% 내외로.

습한 열 부하/

습도 부하

표본은 40°C,90~95%RH의 환경과 최대 허용 전압에 1000시간 동안 노출시켜야 하며, 그 후 1~2시간 동안 실내 온도와 습도에 보관해야 한다.바리스토르 전압의 변화는 10% 내외로.
낮은 온도 저장 표본은 -40°C로 1000시간 동안 부하 없이 보관하고, 1~2시간 동안 실내 온도에서 보관해야 합니다. 바리스토르 전압의 변화는 10% 내에 있어야 합니다.





테이핑 패키지에 있는 제품의 양:

SIZE EIA(EIAJ)

1206

(3216)

표준 포장량 (PCS / 릴) 3,000





1206 멀티 레이어 칩 바리스토르 SV1206N220G0A 2
