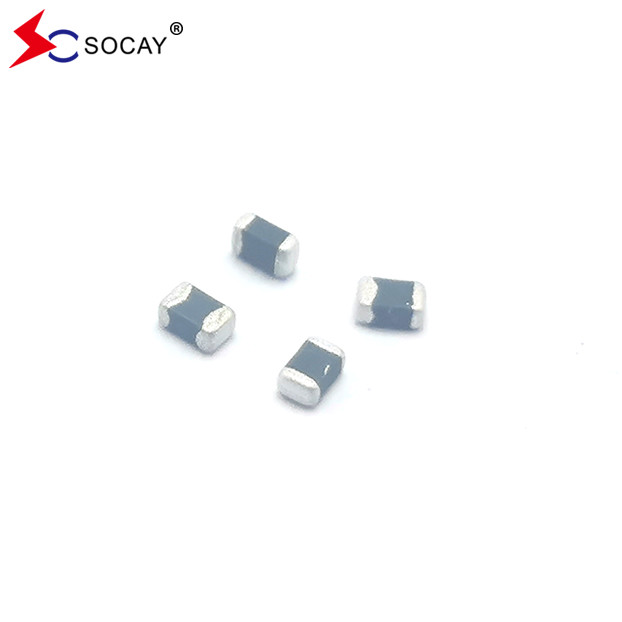

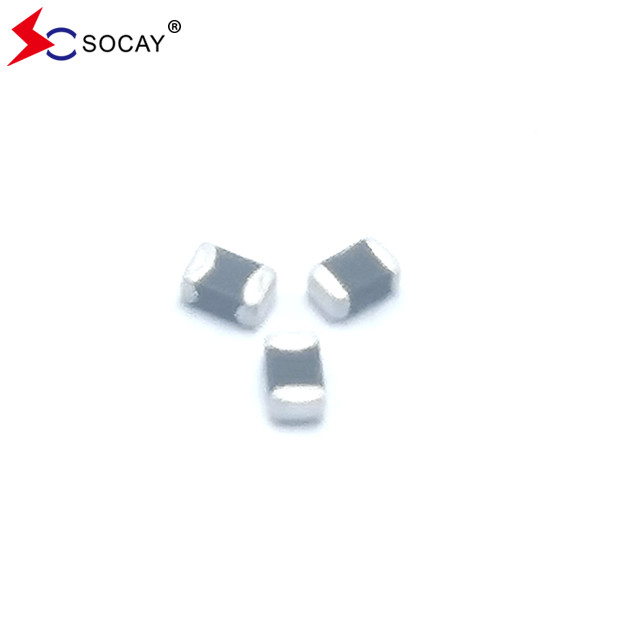

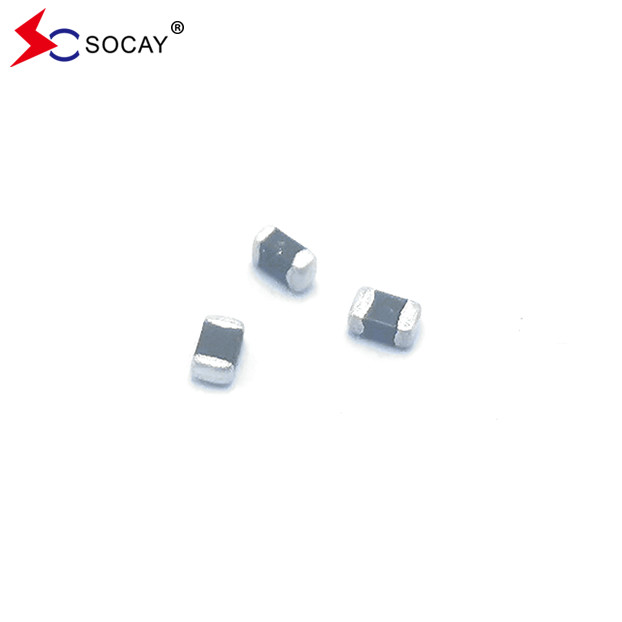

SMD 0805 칩 바리스토르 다층 SV0805N9R0G0A 통합 회로 보호

4000 PC
MOQ
negotiable
가격
SMD 0805 칩 바리스토르 다층 SV0805N9R0G0A 통합 회로 보호
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
구성 요소 이름: 다층 칩 배리스터
구성 요소 패키지: SMD0805
Vdc(최대): 9V
Vv(최소): 10.8v
Vv(최대): 16.2V
Vc(최대): 35.6V
Imax: 50A
Vrms(최대): 6V
강조하다:

SMD 0805 칩 바리스터

,

칩 바리스터 다층

기본 정보
원래 장소: 심천 광동 중국
브랜드 이름: SOCAY
인증: REACH RoHS ISO
모델 번호: SV0805N9R0G0A
결제 및 배송 조건
배달 시간: 5~8일
제품 설명

SMD0805 칩 바리스토르 SV0805N9R0G0A 일반적으로 적용된 보호 통합 회로

칩 바리스토르 데이터 셰이트:SV0805N9R0G0A_v2201.1.pdf


설명:
칩 바리스토르 SV0805N9R0G0A는 다층 제조 기술을 기반으로 합니다.IEC 61000-4-2 또는 전기 자기 준수 (EMC) 에 사용되는 다른 표준에 명시된 것을 포함하여SV0805N9R0G0A는 일반적으로 회로판 수준에서 통합 회로 및 다른 구성 요소를 보호하기 위해 적용됩니다. 그것은 제너 다이오드보다 더 넓은 온도 범위에서 작동 할 수 있습니다.


칩 바리스토르 전기 특성 (25±5°C):

기호최소전형적최대단위
VRMS6V
VDC9V
VV10.816.2V
VC35.6V
아이맥스50A
Wmax0.2J

VRMS - 바리스토르가 유지할 수 있는 최대 AC 작동 전압, 누출 전류 10μA를 초과하지 않는다.
VDC: 바리스토르가 유지하며 누출 전류 10μA를 초과할 수 있는 최대 DC 작동 전압.
VV - 1mA DC 전류에서 측정된 장치 전체의 전압.
VB와 동등합니다.
VC - 8/20μs 파형과 2A 펄스 전류로 바리스토를 가로지르는 최대 피크 전류
Imax - 장치 고장없이 8/20μs 파형으로 적용될 수 있는 최대 피크 전류.
Wmax - 장치 고장없이 10/1000μs 파형으로 분산될 수 있는 최대 에너지.



칩 바리스토르 특징:

  • 직사각형, 하이브리드 통합 회로 또는 인쇄 회로 표면 장착 부품을 위한 크기의 일련
  • 많은 사이드 전극 리드 아웃 물질이 있으며, 특히 엄격한 요구 사항의 용접성과 용접 열에 대한 저항성을 위해 표면 장착 기술에 적합합니다.
  • 빠른 반응 (<1ns)
  • 낮은 누출 전류, 낮은 클램핑 전압
  • 리플로우, 웨브 용접 및 뜨거운 공기로 수동 용접에 적합합니다.



칩 바리스터 응용 프로그램:

  • 마더 보드, 노트북, 셀룰러 폰, PDA, 휴대용 장치, DSC, DV, 스캐너 및 셋톱 박스... 등에 대한 응용 프로그램
  • 눌러 버튼, 전력 라인 및 낮은 주파수 단일 라인 초전압 보호에 적합합니다.




칩 바리스토르 구조와 차원:
SMD 0805 칩 바리스토르 다층 SV0805N9R0G0A 통합 회로 보호 0

크기 EIA (EIAJ)길이 (L)너비 (W)두께 (T)
 인치밀리미터인치밀리미터인치밀리미터
0805 (2012)00.079±0.00820.00±0.2000.049±0.00810.25±0.2000.055 최대1.40 맥스



칩 바리스토르 IR 용접:

급속한 가열, 부분 가열 또는 급속한 냉각은 쉽게 부품의 결함을 유발할 수 있습니다. 따라서 사전 가열 및 점진적 냉각 과정이 제안됩니다.IR 용접은 제어 된 난방 속도 및 용접 액체 시간으로 인해 가장 높은 생산량을 가지고 있습니다.이 요소는 초당 4도 이상 급격한 열 기하급수에 노출되지 않도록하십시오. 초당 2도 이상적인 기하급수입니다. 용접 과정에서,열 충격을 최소화하기 위해 소금 피크 온도 100도 내로 미리 가열하는 것이 필수적입니다..




칩 바리스토르 엔비런정신&신뢰성 테스트:

특징시험 방법 및 설명
고온 저장장표본은 무부하인 온도 조절 욕조에서 1000±2시간 동안 125±2°C에 노출시켜 1~2시간 동안 실내 온도와 습도에 보관한다.바리스토르 전압의 변화는 10% 내외로.
온도주기정해진 온도의 온도 주기는 5번 반복하고, 1~2시간 동안 실내 온도와 습도에 보관한다.바리스토르 전압의 변화는 10% 이내이며 기계적 손상은 검사되어야 합니다..발자국온도기간
  1-40±3°C30분±3분
  2방 온도1~2시간
  3125±2°C30분±3분
  4방 온도1~2시간
높은 온도 부하최대 허용 전압을 85°C에서 1000시간 동안 지속적으로 가한 후, 표본은 1시간 또는 1시간 동안 실내 온도와 습도에서 보관해야 한다.바리스토르 전압의 변화는 10% 내외로.

습한 열 부하/

습도 부하

표본은 40°C,90~95%RH의 환경과 최대 허용 전압에 1000시간 동안 노출시켜야 하며, 그 후 1~2시간 동안 실내 온도와 습도에 보관해야 한다.바리스토르 전압의 변화는 10% 내외로.
낮은 온도 저장표본은 -40°C로 1000시간 동안 부하 없이 보관하고, 1~2시간 동안 실내 온도에서 보관해야 합니다. 바리스토르 전압의 변화는 10% 내에 있어야 합니다.





테이핑 패키지에 있는 제품의 양:

SIZE EIA(EIAJ)

0805

(2012)

표준 포장량 (PCS / 릴)4,000


상자의 내용:
0805 시리즈: 6 릴 / 내부 상자




라벨 및 표시:
종이 표지판은 롤의 겉으로 보이는 쪽에 붙이고, 정보 표지판은 오른쪽 쪽으로 표시되어야 합니다.











SMD 0805 칩 바리스토르 다층 SV0805N9R0G0A 통합 회로 보호 1
